Пузыри и вздутия при сушке твердосмазочных покрытий - одна из самых распространенных проблем на производстве. Обычно инженеры предполагают брак материала, но на деле причина чаще лежит в нарушении температурного режима, влажности воздуха или неполной межслойной сушке. Правильный контроль температуры сушки покрытия напрямую влияет на долговечность и надежность детали, особенно в критичных узлах вроде компрессоров и кареток.
В этой статье разберемся, как механизм образования пузырей связан с испарением растворителя, почему конденсат опасен, и какие практические шаги помогут исключить дефекты еще на этапе сушки в печи.
Механизм образования пузырей при нагреве
Пузыри в твердых смазочных покрытиях появляются не мгновенно: они формируются в процессе испарения растворителя или воды из нанесенного слоя.
Когда жидкость испаряется медленно и равномерно, она успевает выходить через края пленки или поры материала. Но если испарение происходит неравномерно или температура поднимается слишком быстро, пары газа оказываются заперты в центре слоя и образуют полости.
Главный источник газов - остаток влаги или органического растворителя, который не выветрился при комнатной температуре. Когда деталь входит в печь при температуре 80–200 °C, эта жидкость интенсивно испаряется. Если верхняя пленка уже затвердела, а нижняя часть слоя еще мягкая, газы не находят выхода и скапливаются в виде пузырей. Именно поэтому торопливый нагрев и отсутствие между-слойной сушки - основные риски.
Роль влажности и конденсата в образовании дефектов

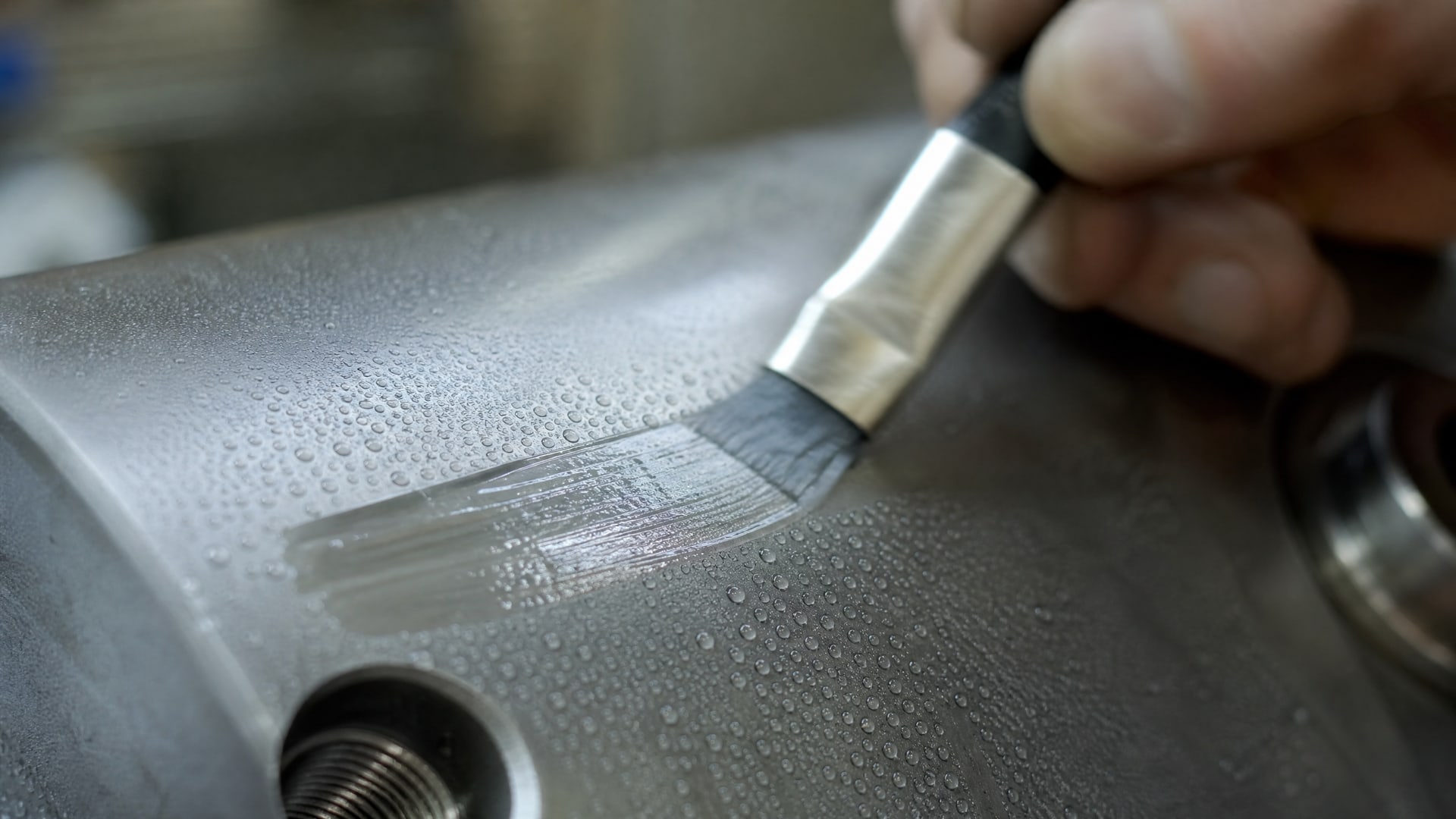

Конденсат на холодной детали перед нанесением или между слоями - коварный враг твердых покрытий.
Если температура поверхности ниже точки росы воздуха в цеху на 3–5 °C и более, влага конденсируется микроскопическим слоем прямо на металле. Это не видно глазу, но при сушке эта вода испаряется вместе с растворителем покрытия и создает дополнительное давление паров изнутри.
Влажность в цеху особенно опасна во время межслойной сушки. Многие инженеры замечают, что если второй слой нанести, не дождавшись полного затвердения первого, то при последующем нагреве в печи пузыри появляются почти гарантированно. Это происходит потому, что нижний слой содержит еще не выветрившийся растворитель, который начинает испаряться, но верхний слой уже частично полимеризовался и не дает газам выхода.
Контролировать эту ситуацию просто: перед нанесением покрытия и между слоями обеспечивают условия, при которых температура детали на 5–7 °C выше точки росы. В цехах с централизованной влажностью это рассчитывается заранее, а в остальных помогает просушка деталей теплым воздухом или кратковременный нагрев перед нанесением.

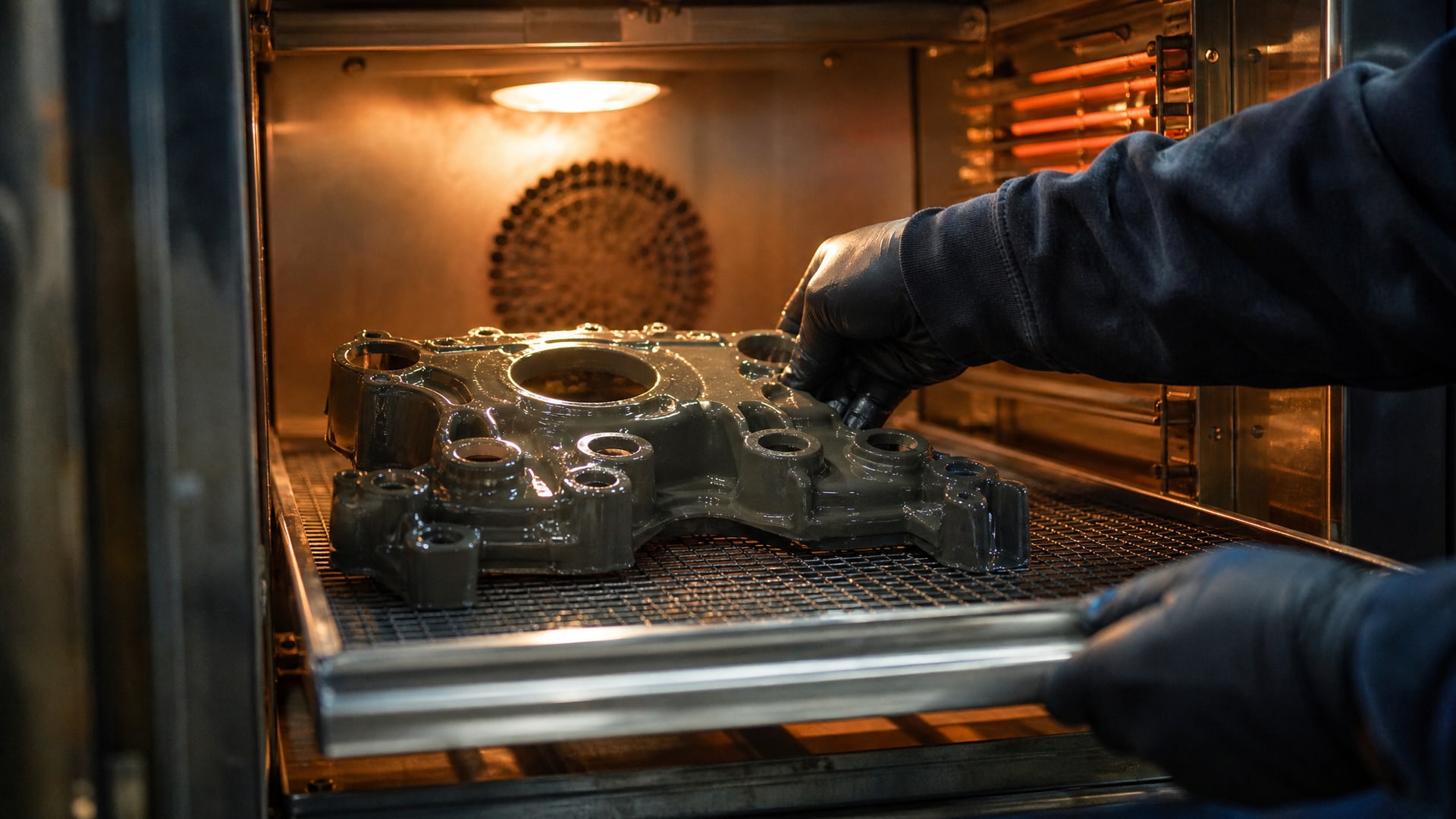

Влияние скорости нагрева и температуры сушки на качество покрытия
Температурный режим сушки - ключевой параметр, и его нельзя превышать ни под каким предлогом.
Если температура слишком высокая, растворитель испаряется не диффузией через слой, а «взрывообразно» с поверхности. Образуется избыточное давление паров, которое разрывает тонкую затвердевшую корку сверху и выбрасывает материал наружу, оставляя кратер или пузырь.
И наоборот, слишком медленный нагрев при очень высокой влажности воздуха может привести к неравномерному испарению: центральная часть толстого слоя остается влажной, в то время как поверхность уже полимеризуется. Такие скрытые паровые зоны потом обнаруживаются при механических испытаниях - адгезия падает, и покрытие начинает отслаиваться.
Разные покрытия требуют разных режимов. Например, один антифрикционный материал высушивается за 10 минут при 80 °C, а другой полимеризуется 20 минут при +200 °C. Точные параметры всегда указаны в техдокументации производителя. Пренебрежение этими данными - основная причина дефектов, которая часто ошибочно приписывается материалу.
Совет инженера: При сушке твердосмазочных покрытий особенно важна точность температурного профиля печи. Например, MODENGY 1003 требует полимеризации либо при +170 °C за 20 минут, либо при комнатной температуре за 720 минут - оба режима дают надежный результат, но ускоренный нагрев должен быть равномерным и без резких скачков, иначе риск пузырей значительно возрастает.
Роль межслойной сушки и толщины покрытия

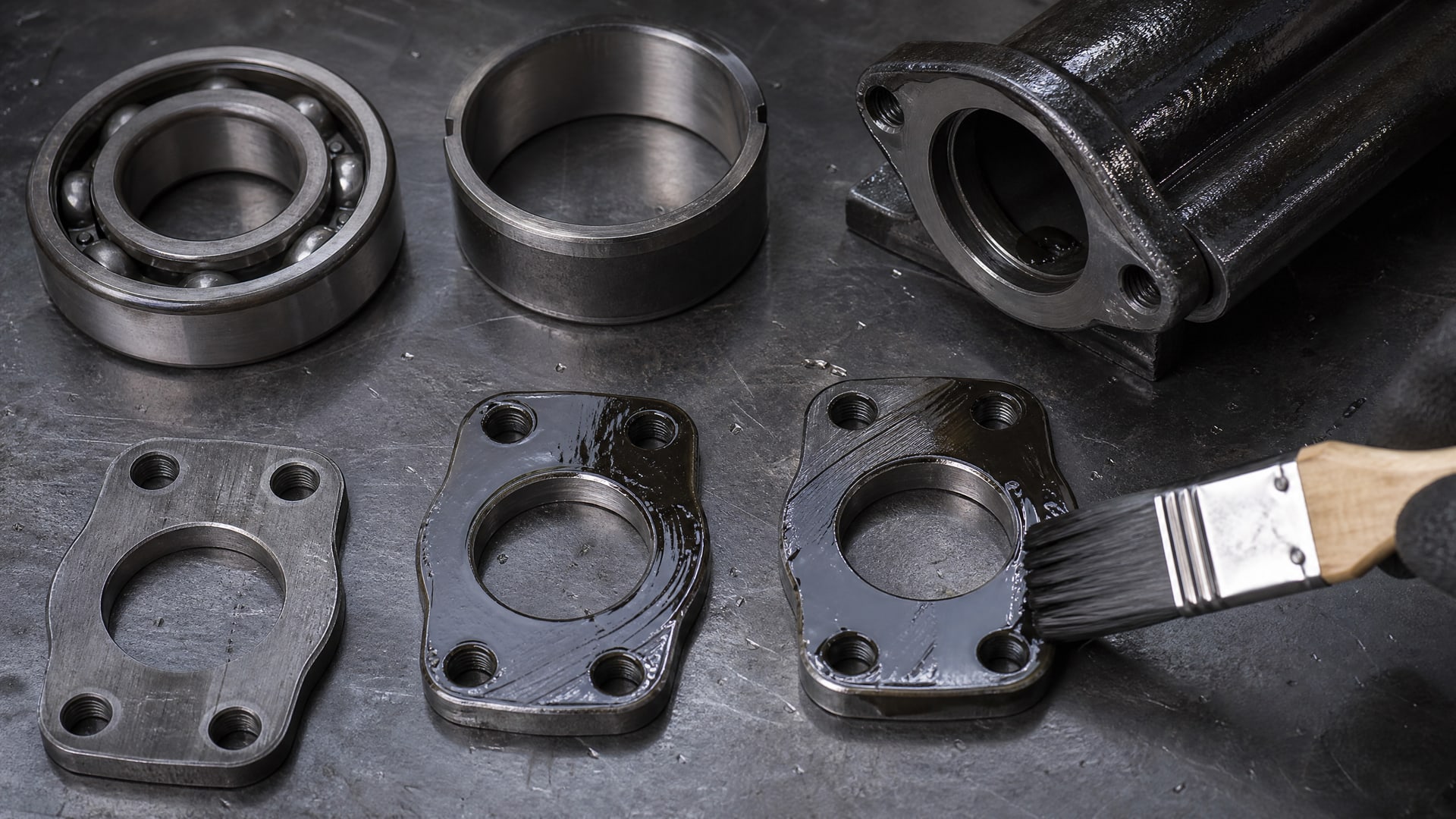

Когда наносят многослойное покрытие, каждый слой должен достаточно затвердеть перед нанесением следующего.
«Достаточно» - не значит «выглядит сухим на ощупь»: поверхностное затвердение и полная межслойная полимеризация - разные вещи. Если второй слой нанести раньше времени, нижний слой содержит еще активные вещества и растворитель, которые выделяются при последующей сушке в печи.
Толщина покрытия также влияет на риск пузырей. Оптимальная толщина твердосмазочного покрытия на роторах компрессоров, например, составляет 10–15 мкм. При такой толщине растворитель выходит относительно равномерно. Если же слой нанесен толще (по ошибке или из-за многократного повторения), время испарения увеличивается, и риск образования пузырей растет экспоненциально.
На практике многие закупщики и инженеры ускоряют межслойное высыхание, поднимая влажность в помещении или кратковременно нагревая деталь. Это допустимо, но только если температура не превышает те значения, которые указаны для финальной сушки в печи. Слишком ранний нагрев может вызвать преждевременную полимеризацию и деламинацию слоев.
Контроль процесса и проверка качества
Визуальный осмотр покрытия - необходимый, но недостаточный контроль.
На глаз можно заметить грубые дефекты, крупные пузыри или потеки, но микропузыри, скрытые деламинации и очаги ослабленной адгезии требуют объективной оценки.
Для проверки адгезии сухих пленочных смазок используют стандартизированный метод ASTM D2510, который показывает, насколько хорошо покрытие держится на основе. Эта проверка важна, потому что плохо приставшее покрытие может начать отслаиваться в процессе работы, особенно при вибрации или термоциклировании.
Кроме того, существует стандарт EN 2491:2011 для молибдендисульфидных смазочных покрытий в аэрокосмической промышленности, где явно перечисляются недопустимые дефекты: пузыри, трещины и отслаивание. Хотя этот стандарт разработан для авиации, принцип контроля одинаков для любого твердосмазочного покрытия: дефект - дефект, независимо от того, на каком оборудовании он обнаружен.
Поэтому на производстве рекомендуется случайная выборочная проверка по ASTM D2510 минимум один раз за смену или партию. Это позволяет заметить смещение режима сушки до того, как партия попадет к заказчику.
Практические рекомендации по профилактике
1. Подготовка деталей перед нанесением. Убедитесь, что температура поверхности выше точки росы минимум на 5–7 °C. Если в цеху влажно, просушите детали теплым воздухом или в предварительном шкафу перед нанесением.
2. Контроль межслойного интервала. Соблюдайте время, указанное в техдокументации. Если документация рекомендует 15 минут между слоями при 20 °C, это не минимум, а среднее значение. При пониженной температуре увеличьте время.

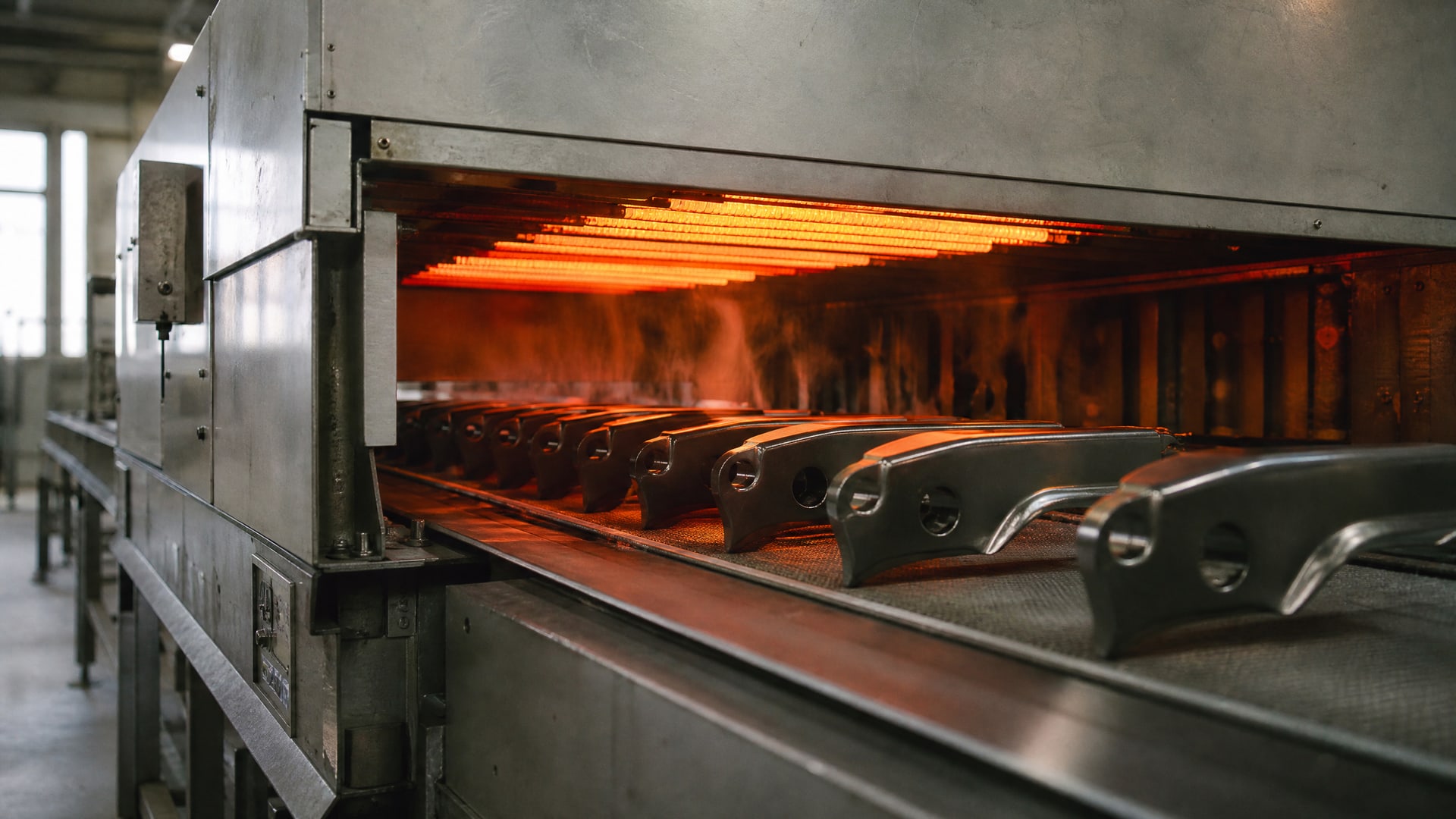

3. Нагрев в печи без рывков. Устанавливайте режим, при котором температура поднимается плавно, без скачков. Большинство печей имеют функцию программирования профиля нагрева - используйте ее на полную.
4. Вентиляция печи. Убедитесь, что печь имеет нормальный отвод паров. Если пары скапливаются внутри, они повышают давление и замедляют испарение, что способствует образованию пузырей.
5. Проверка толщины покрытия. Используйте толщиномер после нанесения каждого слоя, чтобы толщина соответствовала спецификации.
6. Регулярная калибровка печи. Один раз в месяц проверяйте реальную температуру в печи с помощью независимого термометра или регистратора. Показатели на панели могут дрейфовать.
Часто задаваемые вопросы
Пузыри - это всегда признак некачественного материала?
Нет. Источник пузырей - неправильный режим сушки, конденсат на детали, неполная межслойная сушка или нарушение толщины слоя. Один и тот же материал может давать идеальное покрытие при соблюдении режима и дефектное - при его нарушении. Проверьте сначала процесс, а потом материал.
На сколько градусов можно поднять температуру сушки, чтобы ускорить процесс?
Нельзя. Каждое покрытие имеет максимально допустимую температуру, указанную производителем. Превышение на 10–15 °C может вызвать бурное испарение и пузыри. Если нужно ускорить сушку, используйте другое покрытие с одобренным более высоким режимом или увеличьте только время при текущей температуре.
Как понять, полностью ли высох нижний слой перед нанесением второго?
Визуально это определить сложно. Опирайтесь на время, указанное в техдокументации. Если документ говорит 20 минут при 20 °C, выждите это время плюс 20–30% в запас. При более низкой температуре цеха удвойте время. Для критичных узлов можно использовать липкость-тестер - если поверхность не прилипает к чистому пальцу, слой готов.
Нужны ли испытания адгезии после каждой партии?
Нет, достаточно выборочной проверки: один образец на партию или один раз за смену. Если результаты в норме три-четыре раза подряд, интервал можно увеличить до одного раза в неделю. Если обнаружилось отклонение - вернитесь к ежедневным проверкам и переоцените режим печи.
Может ли слишком медленное испарение вызвать пузыри так же, как слишком быстрое?
Да. Медленное испарение при высокой влажности цеха может оставить воду в центре слоя, которая потом образует паровую зону. Кроме того, если слой остается пластичным слишком долго, верхняя часть может начать окисляться, а нижняя - еще испаряется. В итоге образуются скрытые дефекты адгезии.
Заключение
Дефекты и пузыри при сушке твердосмазочных покрытий в печи - проблема, решаемая на 95% через контроль температуры сушки покрытия, влажности и соблюдение межслойного интервала. Ни один качественный материал не даст идеального результата, если нарушен температурный режим или на деталь попал конденсат. Главное - работать по техдокументации производителя: каждое покрытие имеет свой проверенный профиль нагрева, и отступления от него почти всегда приводят к дефектам.
Начните с аудита печи: проверьте реальную температуру в разных точках камеры, убедитесь, что вентиляция работает нормально, и запрограммируйте плавный профиль нагрева. Затем уделите внимание подготовке деталей - исключите конденсат, обеспечьте полную межслойную сушку и контролируйте толщину пленки. И наконец, проводите регулярные испытания адгезии, чтобы уловить любое смещение режима раньше, чем оно приведет к браку. Эти простые шаги уберегут вас от дорогостоящих переделок и вернут доверие к материалам.
