Шлицевые соединения работают в условиях, где обычные противоизносные присадки часто оказываются недостаточны. Граничное трение, высокие контактные давления и медленное скольжение создают среду, в которой детали могут задиреть или схватиться. Именно поэтому выбор смазочного материала здесь критичен: требуется не просто масло или пластичная смазка, а состав с твердыми наполнителями, способными формировать защитную пленку там, где жидкая базовая среда теряет эффективность.
Дисульфид молибдена (MoS₂) и политетрафторэтилен (PTFE) - два наиболее распространенных твердых наполнителя в промышленных смазках. Первый рассматривается как более универсальный для тяжелонагруженных узлов, второй - как специалист по снижению трения при умеренных нагрузках. В этой статье разберемся, как эти добавки работают, чем они отличаются, и как выбрать смазку, которая реально защитит ваши шлицы.
Механизм износа шлицевых соединений и роль твердых смазок
Шлицевое соединение - это не просто место сопряжения двух деталей.
Это микрогеография с выступами и впадинами, которые при работе испытывают контактные напряжения в сотни и тысячи мегапаскалей. Когда вал вращается медленно или работает с перерывами, жидкая смазка в такие микронеровности не попадает, и возникает граничное трение: металл о металл.
В этих условиях обычные противоизносные присадки (к примеру, фосфорсодержащие соединения) работают с ограничениями. Они образуют пленку, но толщина ее молекулярная - нанометры. Под повторяющимися нагрузками и при боковом скольжении эта пленка разрушается быстрее, чем восстанавливается. Результат: прогрессирующий износ, фреттинг-коррозия (микроокисление в зоне контакта), а затем задиры и местное схватывание.
Твердые наполнители решают задачу иначе. Они не растворяются в базовом масле или не содержатся там как микроскопические кристаллы, а действуют как независимые антифрикционные элементы. Частицы MoS₂ заполняют впадины микронеровностей, выравнивают поверхность и формируют защитный слой толщиной в несколько микрометров. Этот слой удерживается на поверхности слабыми адгезионными силами, но достаточно эффективно, чтобы работать при масляном голодании и ударных импульсах.

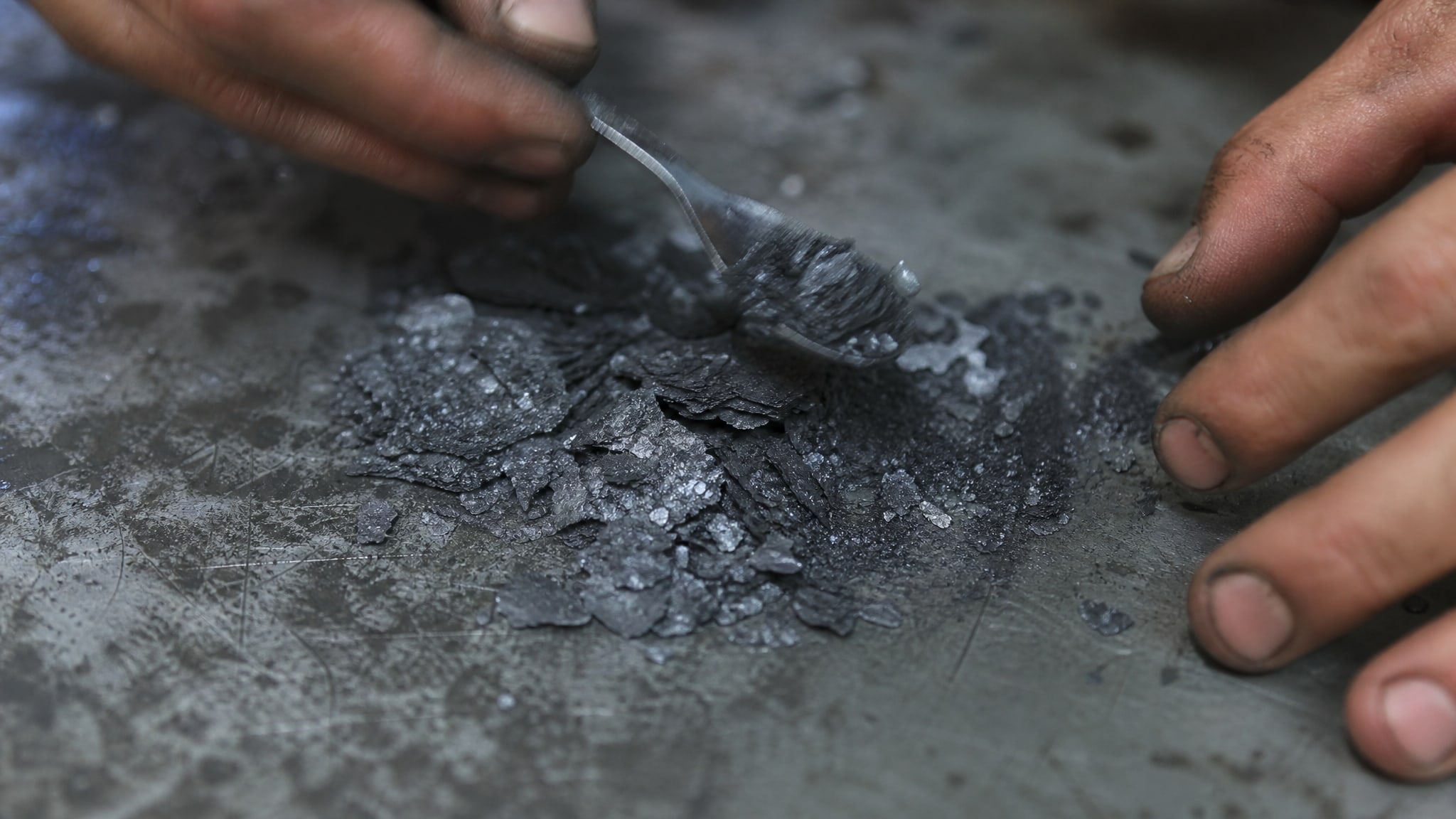

Дисульфид молибдена: структура и принцип действия
MoS₂ - слоистый минерал.
Его кристаллическая решетка состоит из слоев молибдена, между которыми зажаты атомы серы. Связи внутри слоя прочные, но между слоями они слабые - это фундамент низкого сопротивления сдвигу. Когда две поверхности трутся с добавкой MoS₂, кристаллические частицы ориентируются вдоль направления скольжения, и слои скользят друг относительно друга с минимальным сопротивлением.
Коэффициент трения MoS₂ лежит в диапазоне 0,05–0,1. Для сравнения: стальное трение по стали без смазки - порядок 0,5–0,8. Снижение в 5–10 раз - это не маркетинг, это физика слоистой структуры.
На поверхности шлица молибденовые частицы не просто «сидят сверху». Под действием нормального давления и микропластических деформаций они частично внедряются в поверхностный слой стали, образуя так называемый фильм или пленку. Эта пленка толщиной 0,5–2 микрометра остается даже после того, как базовая смазка вытекла или испарилась. При следующем цикле работы она продолжает защищать контактирующие поверхности, пока не сотрется механически.
Именно благодаря этому механизму молибденовые смазки показывают увеличение несущей способности в 1,1–2,2 раза и снижение износа в 1,1–1,5 раза по сравнению со смазками без твердых наполнителей. Для шлицевых соединений, где граничное трение - норма, это существенный прирост ресурса.
Температурный диапазон MoS₂ простирается от −185 °C до +400 °C. На холоде слоистая структура не становится хрупкой, на жаре молибден не окисляется так интенсивно, как органические противоизносные присадки. Ограничение одно - чувствительность к влаге. При длительном контакте с водой или влажной средой дисульфид молибдена может частично окисляться, теряя антифрикционные свойства. Поэтому молибденовые смазки для влажных зон требуют дополнительной водоустойчивости базовой среды.

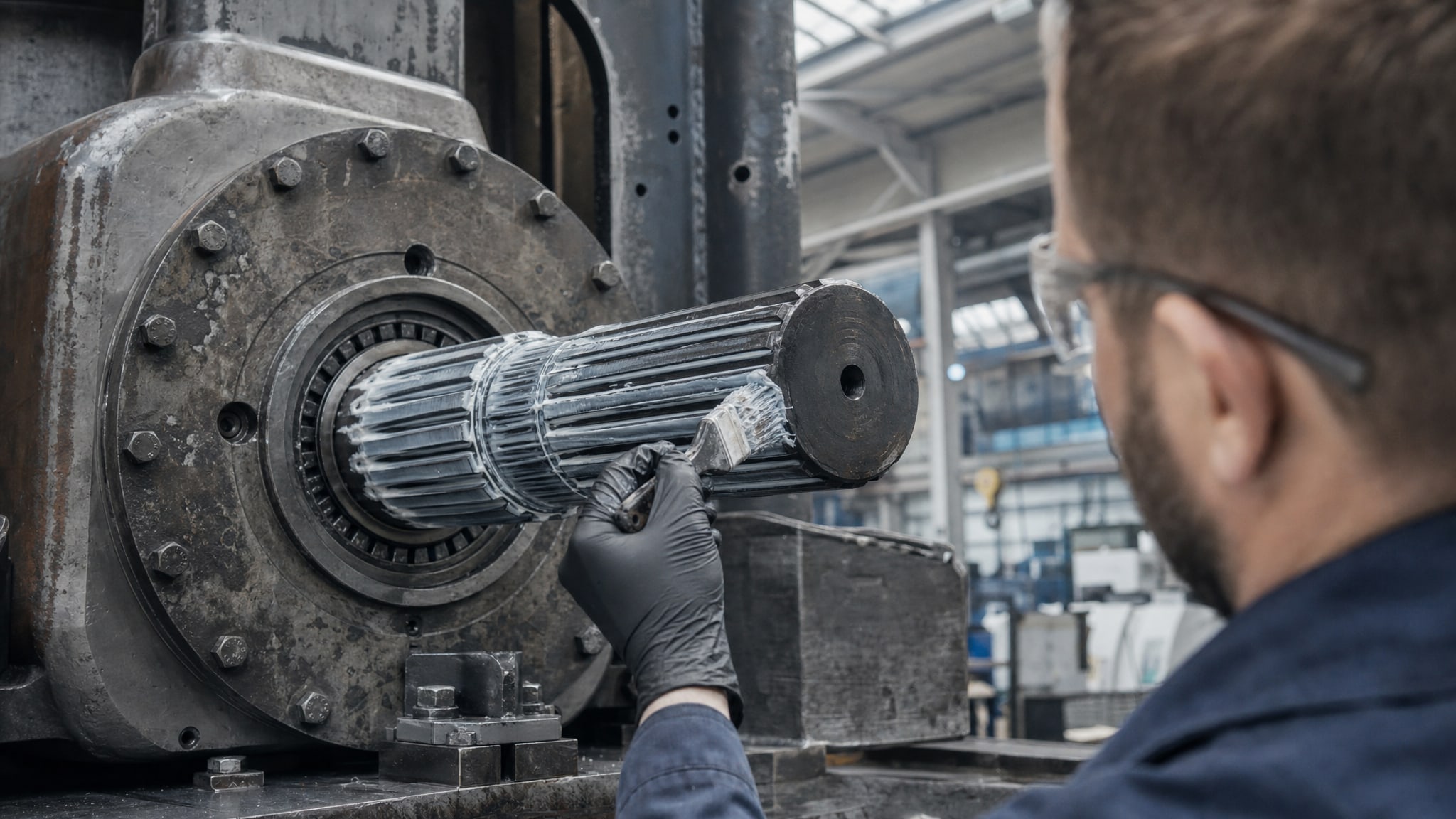

Политетрафторэтилен (PTFE) как твердый наполнитель: возможности и ограничения
PTFE - это не органическая смазка и не минеральная.
Это полимер с углеводородным остовом и максимально насыщенными атомами фтора. Фтор настолько электроотрицателен, что создает вокруг углеродной цепи электростатический «щит», отталкивающий любые молекулы, пытающиеся зацепиться за поверхность. Результат: один из самых низких коэффициентов трения среди известных материалов -0,05–0,1, сопоставимый с MoS₂.
PTFE работает в диапазоне температур от −200 °C до +260 °C. Нижний предел еще ниже, чем у молибдена, что полезно для криогенных приложений. На верхнем пределе PTFE теряет устойчивость быстрее: при длительном нагреве свыше 250 °C полимер начинает деградировать.
Однако, когда речь идет о нагрузочной способности, PTFE заметно отстает. Полимер мягче и деформабельнее, чем кристаллический MoS₂. Под высоким контактным давлением (выше 100 МПа) PTFE не формирует прочно сцепленную пленку, а скорее выдавливается из зоны контакта или сминается. Для шлицевых соединений, где давления часто превышают 500 МПа, это критичное ограничение.
Особый интерес представляет PTFE, наполненный дисульфидом молибдена до 5 %. Такая комбинация повышает твердость и износостойкость полимера, одновременно сохраняя его низкий коэффициент трения. Процент MoS₂ подбирают так, чтобы кристаллические частицы молибдена работали как армирующие элементы, но не превращали PTFE в крошащийся композит. Для умеренно нагруженных узлов (подшипники скольжения, направляющие) такой гибрид может быть оптимальным решением.

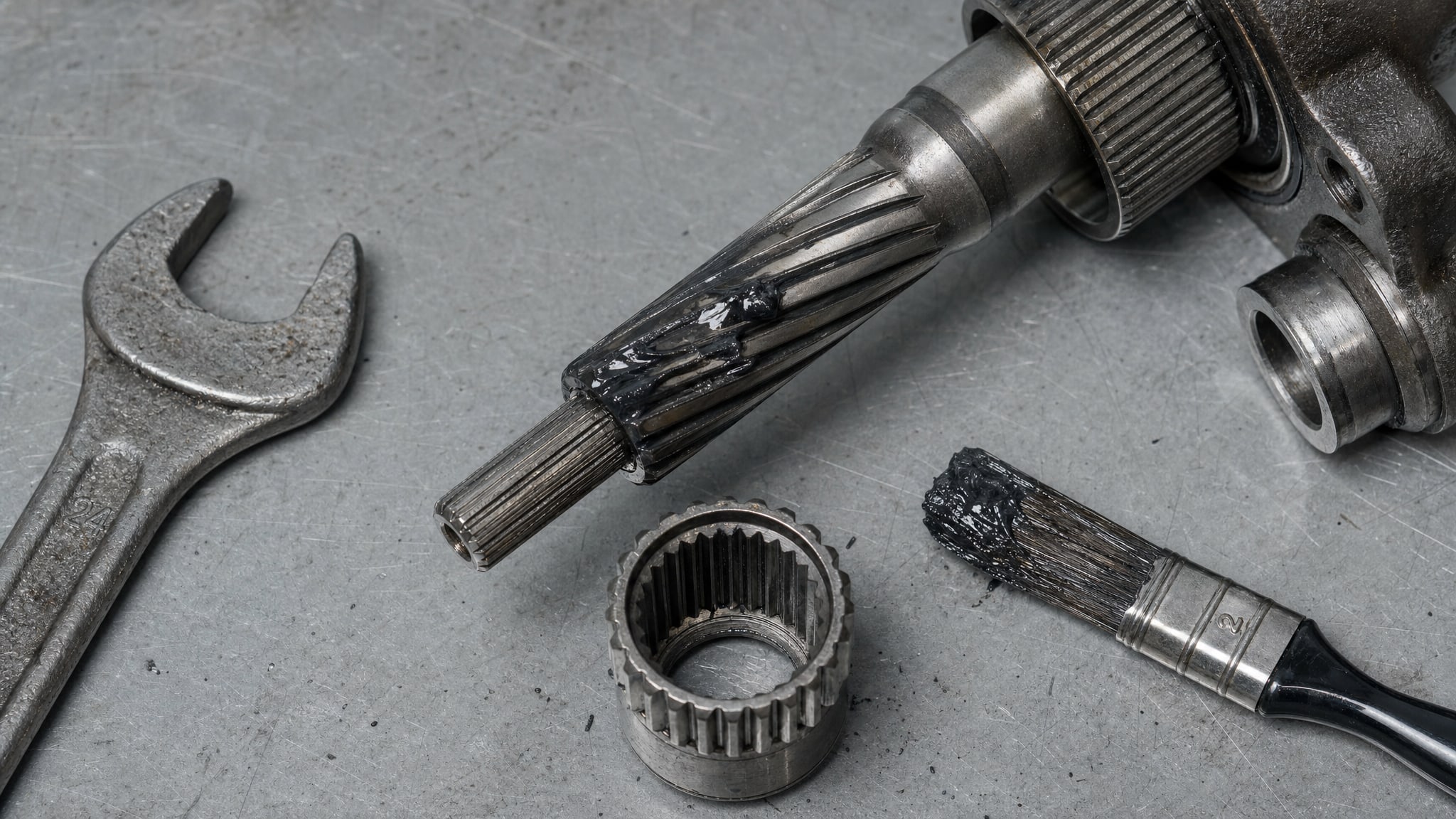

Литиевая смазка с MoS₂: стандартный выбор для шлицевых соединений
Литиевая мыльная основа - самая распространенная в пластичных смазках.
Она совместима с минеральными маслами, обладает хорошей водостойкостью и механической стабильностью. Когда к литиевой смазке добавляют дисульфид молибдена, получается состав, который объединяет плюсы обеих компонент.
Базовое масло литиевой смазки (обычно минеральное вязкостью ISO VG 100–150) обеспечивает первичное смазывание и теплоотвод. Литиевый загуститель держит масло в нужном месте и не дает ему вытечь при ударных нагрузках. Частицы MoS₂ вступают в игру в моменты граничного трения: когда давление скачет или скорость падает ниже критической для гидродинамического клина.
Для защиты шлицевых соединений от износа, особенно при ударных нагрузках и холодных пусках, рекомендуется литиевая смазка с дисульфидом молибдена. Такой состав минимизирует вымывание смазки вибрирующей деталью, поддерживает адгезию к металлу даже после многократного перемещения и существенно снижает риск фреттинг-коррозии. На практике закупщики возвращаются к молибденовым литиевым смазкам второй год подряд, потому что ресурс редукторных валов и шлицевых вилок растет на 30–50 % по сравнению со смазками без твердых наполнителей.
Классический процент MoS₂ в такой смазке -1–3 % от массы. Меньше - и защитный эффект слабеет; больше - смазка становится абразивной, если в нее попадут загрязнения, и начинает интенсивнее изнашивать уплотнения.
Критерии выбора смазки для защиты от износа и задиров
Когда перед закупщиком стоит задача выбрать смазку для шлицей, мало сказать «нужна с молибденом».
Нужно ответить на несколько вопросов.
Какой режим трения? Если узел работает с медленным скольжением, частыми остановками или под переменными нагрузками - граничное трение. Здесь MoS₂ обязателен. Если же скорость высокая и давление умеренное - может быть достаточно гидродинамического режима, и твердый наполнитель - подстраховка.
Какие контактные давления? Для шлицей редукторов, коробок передач и трансмиссий это обычно 300–1000 МПа. При таких давлениях PTFE недостаточно; нужен именно MoS₂. Если же это направляющие или низконагруженные шлицы, PTFE может быть вариантом.
Есть ли риск фреттинга? Фреттинг-коррозия возникает при микродвижениях (амплитуда микрометры) под нагрузкой. Она приводит к окислению контактирующих поверхностей, выкрашиванию и дальнейшему отслоению. Молибденовая пленка на поверхности существенно снижает риск, так как разделяет металлические поверхности. Если фреттинг критичен, MoS₂ - первый выбор.
Какие температуры и среда? В сухих условиях от −50 до +100 °C и MoS₂, и PTFE стабильны. Если среда влажная, молибден требует защиты за счет гидрофобности базового масла. Если температуры в рабочем диапазоне часто подходят к 200 °C и выше, PTFE теряет устойчивость, а MoS₂ сохраняет.
Совместимость с уплотнениями? Молибденовые частицы абразивнее, и если смазка попадает на эластомерные уплотнения, износ может ускориться. Нужно выбирать составы, где MoS₂ стабилизирован в базовом масле и не попадает в поры уплотнения. На практике это означает: смотри на рекомендации производителя оборудования.
Есть ли требование к допускам? Некоторые OEM-производители указывают DIN 51818, NLGI Grade 2, EP-функцию. Для военной техники могут быть ГОСТы. Убедись, что выбранная смазка им соответствует, прежде чем покупать оптом.
В качестве альтернативы пастам для шлицевых соединений можно рассмотреть антифрикционное твердосмазочное покрытие на основе дисульфида молибдена. Такое покрытие наносится один раз во время сборки, не требует последующего обслуживания и обеспечивает долговременную защиту даже при полном высыхании жидкого компонента. Правда, это вариант для узлов, которые не требуют переборки, и для условиях производства, где есть возможность контролировать толщину и однородность нанесения.
Типовые заблуждения при выборе молибденовых смазок
Миф 1: любая смазка с молибденом универсальна.
На самом деле, эффективность MoS₂ зависит от режима работы. В высокоскоростных подшипниках скольжения молибден может даже навредить: его кристаллы будут работать как абразив, если скорость достаточна для гидродинамического клина. А в медленных, высоконагруженных узлах MoS₂ незаменим.
Миф 2: PTFE всегда лучше, чем графит или MoS₂. PTFE - хороший выбор для снижения трения, но именно для этого. При тяжелых нагрузках полимер не держит и начинает выдавливаться из зоны контакта. Графит менее эффективен трибологически, чем MoS₂, в условиях граничного трения и высокого давления.
Миф 3: молибден решит все проблемы со шлицами. MoS₂ - это инструмент, а не волшебство. Если причина износа в неправильной сборке (перекос вала, люфт в подшипниках), смазка не компенсирует конструктивные ошибки. Если причина в попадании абразивных частиц (грязь, песок), молибден лишь отсрочит отказ.
Миф 4: чем больше твердого наполнителя, тем лучше. Избыток MoS₂ делает смазку абразивной, ускоряет износ эластомеров, может забивать микропоры и приводить к локальному перегреву. Оптимум -1–3 % для пластичных смазок, остальное - базовая среда и загуститель.
Миф 5: графит и молибден равноценны. Для шлицей графит уступает. Источники отмечают, что MoS₂ эффективнее при высоких контактных давлениях и медленном скольжении. Графит лучше работает в условиях с высокой температурой и окислительным стрессом.
Часто задаваемые вопросы
Какая смазка с дисульфидом молибдена лучше подходит для редукторов?
Для редукторов рекомендуется литиевая смазка с MoS₂, классической консистенции NLGI 2. Такая смазка обеспечивает граничное трение при медленном скольжении шестерен и защищает шлицевые соединения валов. Проверь, чтобы смазка соответствовала допускам производителя редуктора и имела EP-присадку (противозадирную).
Чем отличается многоцелевая смазка с дисульфидом молибдена от специализированной для шлицей?
Многоцелевая смазка универсальнее: она работает на подшипниках, направляющих и шарнирах, но по каждому параметру - компромиссное решение. Специализированная смазка для шлицей содержит оптимальный процент MoS₂, подобрана по вязкости базового масла и содержит присадки против фреттинга. Если узел критичен - выбери специализированную.
Можно ли использовать жидкую смазку с молибденом вместо пластичной?
Жидкие смазки (масла) с MoS₂ работают, но держатся на поверхности хуже пластичных из-за отсутствия загустителя. Они полезны для систем центральной смазки, где смазка подается принудительно. Для ручного нанесения на шлицы пластичная смазка эффективнее.
При какой температуре смазка с молибденом теряет эффективность?
MoS₂ сохраняет антифрикционные свойства до +400 °C, но большинство литиевых смазок начинают деградировать уже при +200–220 °C. Если узел работает горячее, нужна высокотемпературная смазка на основе полиальфаолефина или синтетического масла с MoS₂.
Вредит ли молибден уплотнениям и прокладкам?
Сам по себе молибден инертен. Проблема - в абразивности. Если кристаллические частицы попадают в порошкообразном виде на эластомер, они работают как абразив. Хорошие молибденовые смазки формируют стабильную суспензию и не дают MoS₂ отделяться. Всегда проверяй совместимость конкретного состава с уплотнительным материалом по TDS.
Заключение
Выбор смазки для шлицевых соединений - это не выбор между дешевым и дорогим. Это выбор между инструментом, который работает, и расходом, который не решает проблему. Дисульфид молибдена в составе пластичной смазки - не дорогая прихоть, а инженерное решение, проверенное в граничных режимах трения. Его слоистая структура и способность формировать защитную микропленку снижают износ на 1,1–1,5 раза и увеличивают ресурс узла на десятки процентов.
Начни с диагностики своего узла: определи режим трения, контактные давления, риск фреттинга и температурный диапазон. Затем выбери литиевую смазку с MoS₂ (если это граничное трение и высокие давления) или комбинированный состав, если условия умеренны. Не экономь на малой закупке пробных объемов - проверь смазку на пилотном оборудовании, измерь износ и сравни с предыдущим материалом. Если ресурс вырос хотя бы на 20 %, переходи на молибденовый состав как на стандартный - рациональность такого решения докажет сама практика.
