Контроль концентрации СОЖ - основа стабильной работы металлообрабатывающего оборудования. Ошибка в замере всего на 2–3% ведет к преждевременному износу инструмента, коррозии деталей и росту брака. Главный инструмент оперативного контроля - рефрактометр, но его показания корректны только при соблюдении одного критического условия: все измерения должны проводиться при одной и той же стандартной температуре. На производстве температура СОЖ колеблется от 15 до 30 °C в зависимости от сезона, интенсивности работы и типа охлаждающей системы. Игнорирование этого фактора приводит к систематическим ошибкам и несопоставимости данных между сменами и цехами. В этой статье разберем, почему 20 °C выбрана стандартной температурой, как вводить поправки при отклонениях и какие типичные ошибки совершают специалисты при замере.
Почему именно 20 °C - стандартная температура измерения
В промышленной практике контроля жидкостей и эмульсий 20 °C выбрана стандартной температурой не случайно.
Эта температура близка к комнатным условиям в большинстве климатических зон и совпадает с температурой воды в централизованном водопроводе, что облегчает калибровку приборов на производстве. Выбор единой базовой температуры позволяет сравнивать результаты измерений, полученные в разных цехах, на разных предприятиях и даже в разные сезоны, без дополнительных пересчетов.
Показатель преломления и плотность любой жидкости зависят от температуры. Когда вода нагревается, ее молекулы начинают двигаться активнее, среда становится менее плотной, и свет преломляется иначе. Для СОЖ, которая представляет собой масляную эмульсию со сложным составом, эта зависимость выражена еще более явно. Если не привести все измерения к одной опорной температуре, данные станут несопоставимы: утром в цехе при 15 °C один прибор покажет одно значение, а днем при 25 °C - совсем другое, хотя концентрация раствора не менялась.
Температурная поправка: формула и применение
Когда температура пробы СОЖ отличается от стандартной 20 °C, необходимо внести температурную поправку к показателю преломления.
Формула поправки выглядит так:
n' = n₂₀ + (20 - t) × 0,0002
где n₂₀ - показатель преломления при 20 °C (то есть значение, полученное при калибровке или прямом измерении при базовой температуре), t - фактическая температура пробы в °C, а 0,0002 - температурный коэффициент для каждого 1 °C отклонения.
Практический пример: если прибор показал 1,420 при температуре пробы 25 °C, то поправка составит (20 - 25) × 0,0002 = -0,0001. Скорректированное значение n₂₀ будет 1,420 - 0,0001 = 1,4199. Это небольшое изменение, но оно может сместить конечное значение концентрации на 0,3–0,5%, что критично при жестких допусках на водорастворимые СОЖ для точной обработки.
При температурах, выходящих за пределы 15–30 °C, поправка становится более заметной. Если в зимнем цехе при 12 °C прибор показал 1,421, то поправка равна (20 - 12) × 0,0002 = 0,0016, и скорректированное значение будет 1,421 + 0,0016 = 1,4226. Накопление таких ошибок приводит к тому, что технолог или закупщик начинает неправильно корректировать формулировку эмульсии, добавляя либо избыток концентрата, либо воду, думая, что произошло естественное вымывание или окисление смазки.
Как калибровать рефрактометр для корректного контроля
Калибровка - первый и решающий шаг перед любым измерением.
Используется только дистиллированная вода, которая при 20 °C имеет показатель преломления 1,333. Прибор устанавливают горизонтально, на призму наносят несколько капель воды, закрывают крышку и смотрят в окуляр. Граница раздела между светлой и темной зонами должна совпадать с нулевой отметкой шкалы.
Если границы раздела смещена, ее подводят к нулю с помощью регулировочного винта, расположенного на корпусе рефрактометра. Это займет 1–2 минуты. После регулировки необходимо тщательно высушить призму с помощью мягкой салфетки или ватного тампона - даже капля воды или оставленный след масла исказит результат следующего измерения.
Калибровку проводят перед сменой или перед каждым новым анализом, особенно если рефрактометр долгое время лежал на полке. Температура воды для калибровки должна быть близка к 20 °C; если вода холоднее или теплее, результаты будут неточны. На некоторых производствах калибровка выполняется два раза в смену - в начале работы и в середине, когда вероятность смещения нуля максимальна из-за вибраций и перепадов температуры.
Подготовка пробы перед измерением
Перед тем как снять показание, рабочий раствор СОЖ должен быть гомогенизирован. Если раствор хранился в емкости без перемешивания, концентрат может осесть или образовать локальные сгустки. При таких условиях разные пробы из одной емкости дадут разные показания. Правильный процесс: медленное перемешивание круговыми движениями около 1–2 минут, затем отбор пробы из середины слоя жидкости на глубине 10–15 см от поверхности.
На призму наносят 2–3 капли пробы, закрывают крышку и ждут около 30 секунд, чтобы эмульсия приняла температуру призмы и значение стабилизировалось. Только после этого снимают показание. Очень важно, чтобы под крышкой не оставалось пузырьков воздуха - они рассеивают свет и делают границу раздела нечеткой. Если видны пузырьки, крышку приоткрывают, пузырьки выходят, и измерение повторяют.
Связь показателя преломления с концентрацией СОЖ
Показатель преломления сам по себе - не концентрация.
Это физическая величина, которая отражает, насколько изменяется угол хода светового луча при переходе из воздуха в жидкость. Для перевода показателя в проценты концентрации используют коэффициент рефракции (часто обозначается Δn), который зависит от типа и марки смазки.
Коэффициент рефракции указывается в технологическом листе (TDS) конкретной СОЖ или на этикетке упаковки. Например, для одной водорастворимой эмульсии может быть Δn = 0,05, а для другой - Δn = 0,07. Это означает, что при изменении концентрации на 1% показатель преломления меняется на 0,0005 или 0,0007 соответственно.
Формула пересчета выглядит так:
C = (n измерено - n воды) / Δn × 100
где C - концентрация в процентах, n измерено - показатель преломления пробы при 20 °C (с учетом температурной поправки), n воды = 1,333, а Δn - коэффициент рефракции из TDS.
Практический пример: показатель 1,379 при Δn = 0,005 даст концентрацию (1,379 - 1,333) / 0,005 × 100 = 9,2%. Если технолог использует другой коэффициент или забыл его учесть, он получит совсем другой результат. Поэтому перед первым использованием новой марки СОЖ обязательно нужно найти и записать ее коэффициент рефракции, а затем использовать одно и то же значение для всех измерений.
Точность метода и типичные источники погрешности
Рефрактометрический метод контроля концентрации СОЖ при соблюдении всех условий обеспечивает точность ±0,2% при времени измерения около 30 секунд.
Это достаточно для практической оценки на производстве, но погрешность существует и ее нужно учитывать.
Основные источники погрешности:
Загрязнение призмы. Даже микроскопическая пылинка, капля масла или засохшие остатки старой эмульсии на поверхности призмы исказят результат на 0,3–0,5%. Призму нужно протирать перед каждым измерением мягкой салфеткой, смоченной в дистиллированной воде, а затем высушивать.
Пузырьки воздуха под крышкой. Они рассеивают световой луч и делают границу раздела размытой. При сомнениях измерение повторяют после удаления пузырьков.
Неоднородная пробы. Если эмульсия недостаточно перемешана, разные капли содержат разные концентрации масла. Результат становится нестабильным, показания «прыгают» с каждым новым измерением.
Тепловой дрейф. Если рефрактометр лежит на солнце или рядом с горячей поверхностью, его внутренняя температура может отличаться от комнатной. Калибровка при одной температуре, а измерения при другой дают систематическую ошибку.
Неправильный коэффициент рефракции. Если использован Δn от другой марки СОЖ, концентрация рассчитана с ошибкой в 1–2%. Это может привести к необоснованному добавлению концентрата или воды.
Для повышения надежности результатов рекомендуется проводить серию из трех измерений одной пробы и брать среднее значение. Если результаты отличаются более чем на 0,3%, пробу перемешивают повторно и измеряют заново.
Практические рекомендации по контролю в цехе
На практике контроль концентрации СОЖ часто проводят несколько раз в смену: в начале (для проверки после добавления свежей эмульсии), в середине (для отслеживания естественного вымывания) и перед окончанием смены.

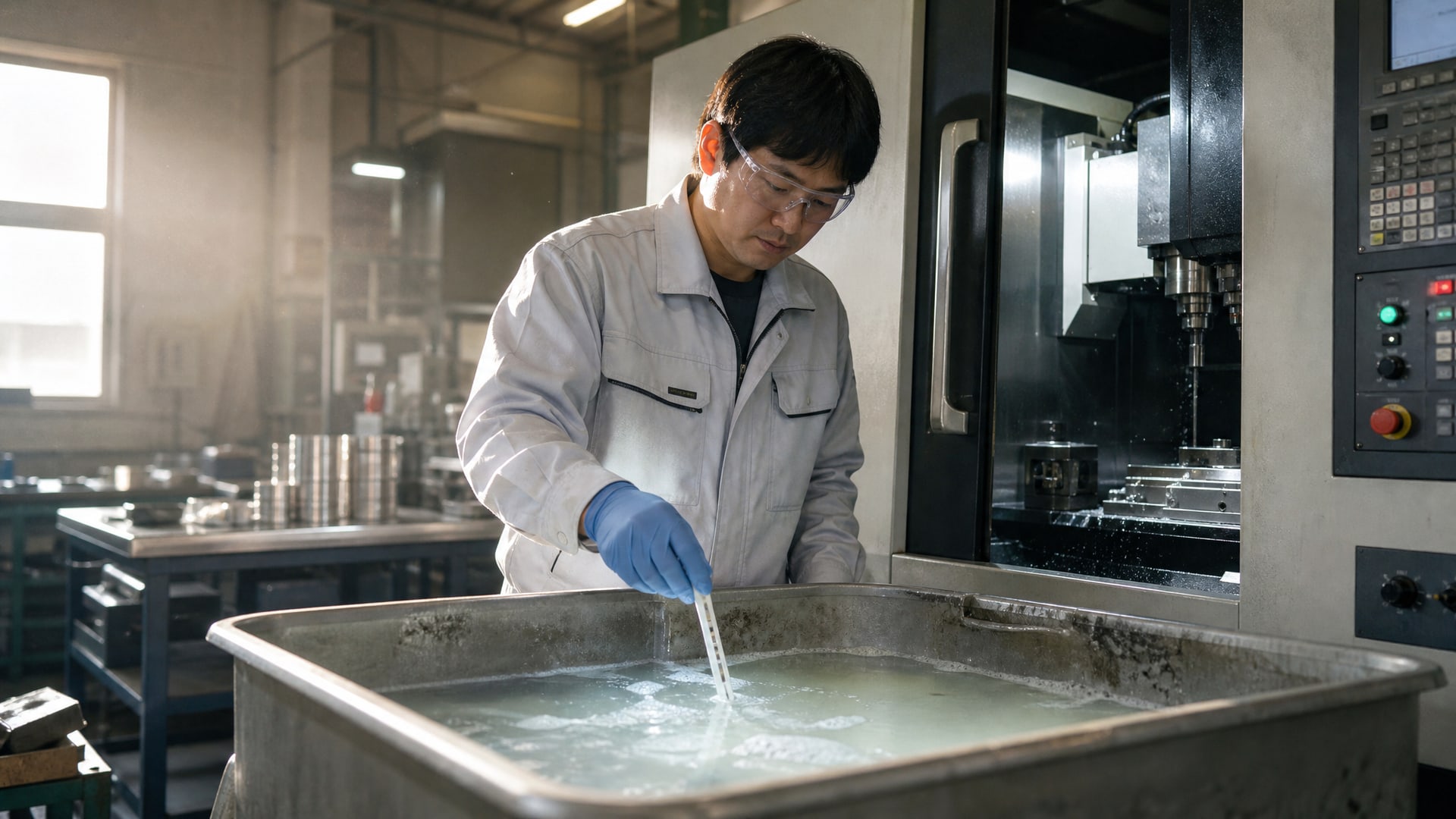

Специалист отбирает пробу из поддона или шланга системы охлаждения, проверяет ее температуру простым термометром и, если она отличается от 20 °C на 2 °C и более, вводит температурную поправку.
Результаты записывают в журнал контроля с указанием даты, времени, марки СОЖ, концентрации, температуры пробы и ФИО проверяющего. Это позволяет отслеживать тренды: если концентрация стабильно снижается день за днем, значит, идет естественное вымывание или испарение воды; если скачком возросла, возможно, был добавлен концентрат. Таблица дневного контроля также служит документацией для аудитов и анализа причин брака.
При работе с холодными СОЖ (например, для прецизионной расточки при повышенных требованиях к стабильности) рекомендуется контролировать не только концентрацию, но и температуру саму жидкость в системе. Если температура СОЖ опустилась ниже 15 °C, вязкость повышается, смазка хуже поступает к режущему инструменту и может произойти голодание смазки с повышением трения и температуры контакта. Для точного контроля концентрации СОЖ можно использовать портативный ручной рефрактометр EFELE для СОЖ (Brix 0–20%), который автоматически компенсирует температурные колебания в диапазоне 10–30 °C и снижает необходимость ручной поправки.
Влияние времени хранения и условий среды на результаты контроля
СОЖ, хранящаяся в открытых емкостях или при высокой температуре, теряет воду через испарение.
Вода испаряется быстрее, чем масло, поэтому концентрация кажущимся образом растет. Если раствор хранился несколько дней без перемешивания, верхний слой обеднен маслом, а нижний - обогащен. Такое расслоение приводит к неоднородности пробы и ошибкам при измерении.
При работе на открытом воздухе или в холодном цехе эмульсия может абсорбировать влагу из окружающей среды, особенно если относительная влажность превышает 80%. В этом случае концентрация снизится. Для контроля в таких условиях рекомендуется герметично закрывать емкости с рабочей жидкостью и проводить измерение в помещении с контролируемой температурой, а не прямо у станка.
Если СОЖ находилась в системе охлаждения месяц или дольше, в ней накапливаются продукты окисления, абразивные частицы и микроорганизмы. Рефрактометр будет показывать измеренное значение, но оно уже не отражает реальную работоспособность смазки. В таких случаях рекомендуется дополнительно контролировать щелочность и показатель pH по TDS производителя; если эти параметры вышли за допустимые пределы, эмульсию меняют, несмотря на удовлетворительную концентрацию.
Часто задаваемые вопросы
Почему нельзя калибровать рефрактометр обычной водопроводной водой?
Водопроводная вода содержит растворенные соли и примеси, которые изменяют показатель преломления. Калибровка на такой воде даст смещение нуля на 0,002–0,005, что приведет к систематической ошибке во всех последующих измерениях. Дистиллированная вода - чистая, ее показатель стабилен, и она служит опорной точкой для прибора. Для калибровки используют только дистиллированную воду, хранящуюся в герметичной таре.
Если температура пробы 28 °C, нужна ли поправка?
Да, нужна. Хотя 28 °C близко к комнатной температуре, отклонение на 8 °C от стандартной 20 °C вызывает поправку (20 - 28) × 0,0002 = -0,0016 к показателю преломления. Для концентрации СОЖ это может означать ошибку в 0,3–0,5%, что критично при жестких технологических допусках. Поправку нужно вводить и при 22 °C, и при 18 °C - везде, где отклонение превышает ±0,5 °C.
Что означает коэффициент рефракции на этикетке СОЖ?
Коэффициент рефракции (Δn) - это изменение показателя преломления при изменении концентрации на 1%. Если Δn = 0,005, то повышение концентрации с 5% на 6% изменит показатель преломления на 0,0005. Без этого коэффициента показание рефрактометра остается просто числом и не переводится в проценты смазки. Каждая марка СОЖ имеет свой коэффициент, поэтому при смене бренда или типа эмульсии нужно обновить значение в карточке контроля.
Как часто нужно проводить контроль концентрации в смену?
При интенсивном использовании (24/7 работа) или в условиях, когда велико естественное вымывание, контроль проводят 2–3 раза в смену: в начале, в середине и перед окончанием. При умеренной нагрузке достаточно одного замера в смену. Если эмульсия уже несколько месяцев в системе без замены, частоту контроля увеличивают до двух раз в смену или переводят на дневной контроль, так как риск окисления и деградации смазки растет.
Может ли одна показания рефрактометра подтвердить качество СОЖ полностью?
Нет. Рефрактометр показывает только концентрацию масла в воде, но не характеризует щелочность, противокоррозионные свойства, микробиологическое загрязнение или наличие абразивных частиц. Для полной оценки состояния эмульсии нужна система контроля из нескольких параметров: концентрация (рефрактометром), pH (pH-метром или тест-полосками), анализ износа на ИЦП (индуктивно-связанной плазме) и микробиологический анализ. Рефрактометрический контроль - быстрый оперативный тест для ежедневной работы, но не замена лабораторному анализу.
Заключение
Стандартная температура 20 °C для замера концентрации СОЖ установлена неслучайно - она обеспечивает сопоставимость результатов между цехами, сменами и предприятиями. Когда температура пробы отличается, температурная поправка 0,0002 на каждый 1 °C отклонения должна применяться автоматически, без исключений. Рефрактометр - надежный инструмент для оперативного контроля, но его корректность зависит от калибровки на дистиллированной воде, чистоты призмы, правильного коэффициента рефракции конкретной СОЖ и гомогенизации пробы перед измерением.
На практике точность ±0,2% достаточна для производства, но накопление мелких ошибок - неправильная температурная поправка, загрязненная призма, неоднородная проба - приводит к систематическому смещению, которое замечают только через несколько дней работы. Следующий шаг: составить для своего предприятия стандартный рабочий лист контроля с указанием процедуры подготовки пробы, температурной поправки, коэффициента рефракции конкретной марки СОЖ и периодичности измерений, а затем обучить оператора этому листу так, чтобы контроль проводился одинаково каждый день.
