Выбирать графит для самосмазывающейся порошковой детали только по проценту углерода недостаточно. Нужно сопоставить тип сырья, чистоту, форму и размер частиц, минеральные примеси, распределение графита в матрице и результат испытания готового материала. Сравнение марок графита помогает сузить выбор, но окончательный вывод делают по поведению детали в заданных условиях трения.
Статья полезна инженерам, техническим специалистам и закупщикам, которые подбирают графит для порошковых материалов или проверяют спецификации поставщика. Ниже рассмотрены различия между аморфным, чешуйчатым и жильным графитом, связь чистоты с трением и износом, а также параметры для входного контроля и триботестирования.

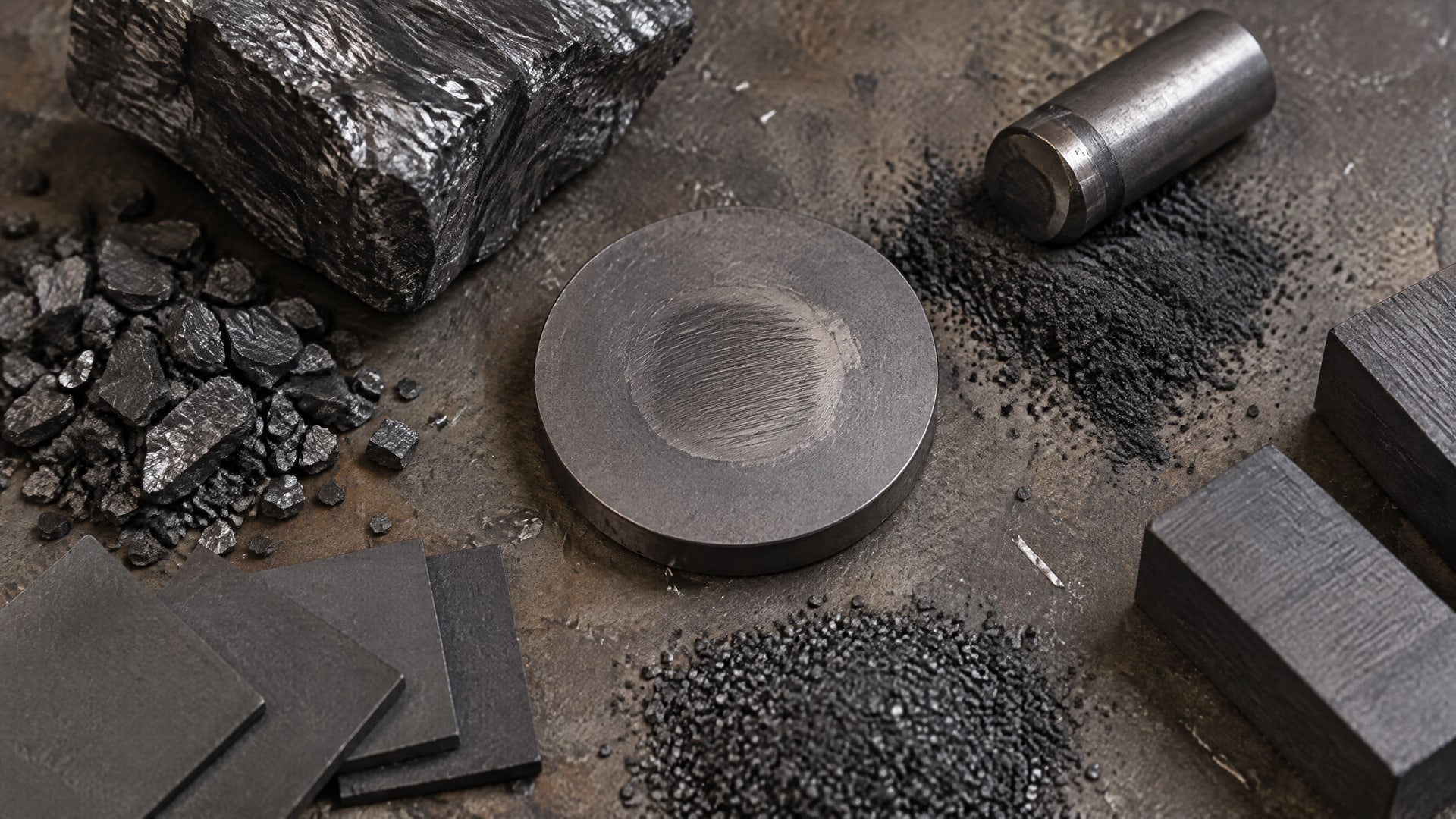

Какие бывают марки графита: сравнение природных типов
Природный графит различается по геологическому происхождению, степени метаморфизма, кристалличности и характеру частиц.
Для порошковой металлургии это не формальная классификация: перечисленные особенности влияют на примеси, смешивание с матрицей и поведение материала в паре трения. Поэтому обозначение типа графита в документации полезно, но не заменяет данных о конкретной партии.
| Тип природного графита | Типичная чистота по углероду | Что учитывать при выборе |
|---|---|---|
| Аморфный | Обычно около 80-85% graphitic C; для углистых осадков и термометаморфизма указывают диапазон 70-90% | Возможны более высокая доля примесей и менее предсказуемое трибологическое поведение |
| Чешуйчатый | В источниках встречается диапазон 85-98% carbon; высокосортное сырье после обогащения может достигать около 98% carbon | Проверять форму и размер частиц, обогащение и распределение в матрице |
| Жильный | Может иметь чистоту выше 99% | Учитывать ограниченную доступность и подтверждать параметры конкретного сырья |
Содержание графитового углерода в руде и чистота подготовленного порошка - разные показатели. Для рудных тел приводится широкий диапазон: примерно от 40% до более чем 90% графитового углерода. Эти цифры описывают руду, а не готовую марку графита для введения в порошковую смесь.
Сравнивая типы, не стоит автоматически ранжировать их как «плохой - хороший - лучший». Аморфный графит может быть подходящим при определенных требованиях и ограничениях по стоимости, а чешуйчатый или жильный может быть предпочтительнее, когда важны чистота и стабильность поведения. Но выбор подтверждают характеристиками конкретной партии и испытаниями в выбранной матрице.
Как чистота графита влияет на свойства самосмазывающихся деталей

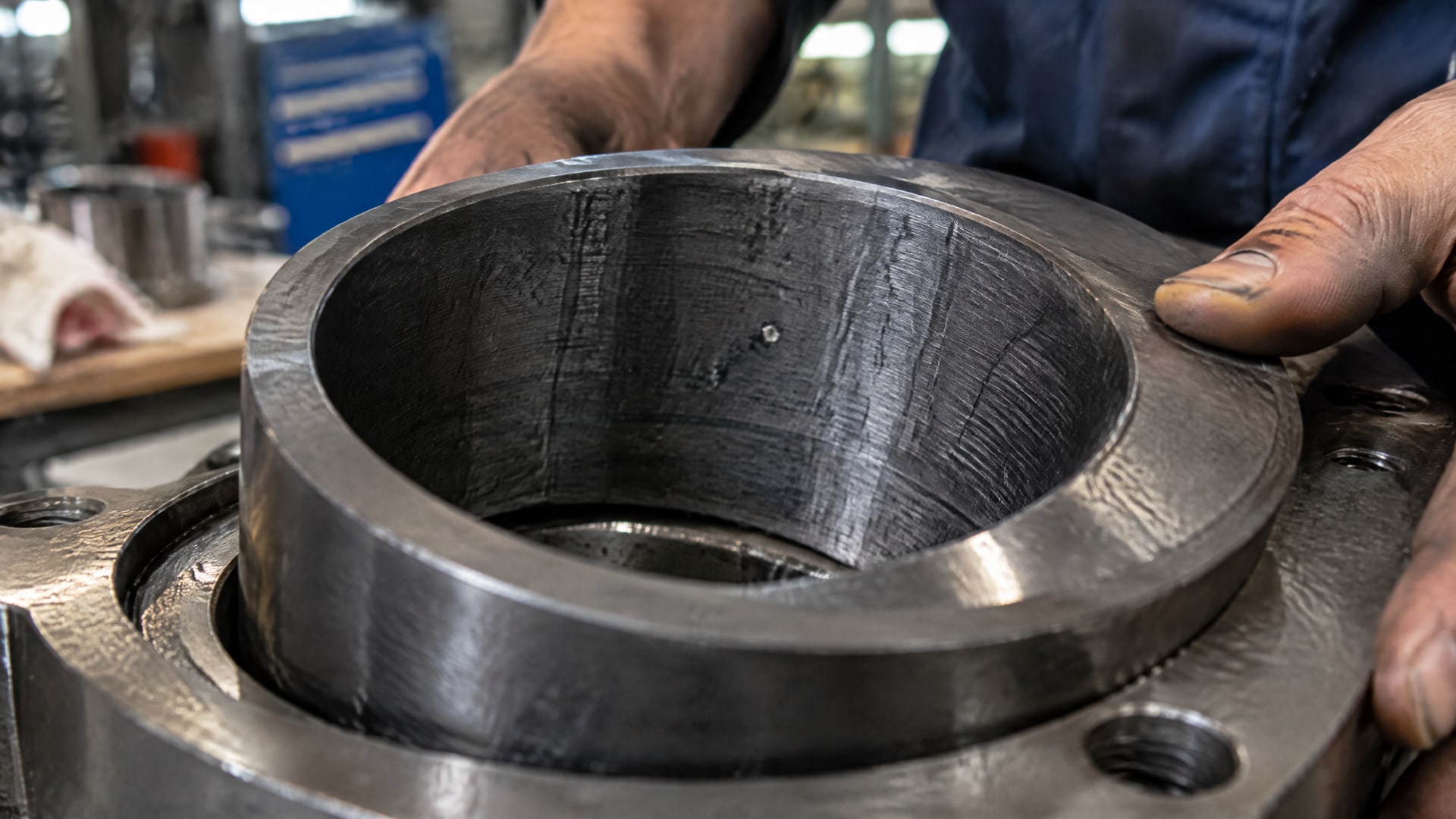

Чистота графита важна потому, что вместе с углеродом в сырье могут присутствовать минеральные включения и оксиды.
Такие примеси способны усиливать нежелательное абразивное воздействие и влиять на износ. Более чистый и кристалличный графит обычно обеспечивает более воспроизводимое сухое смазывание, однако процент углерода не описывает все свойства порошка.
Для самосмазывающейся детали нужно оценивать сочетание показателей:
содержание углерода и метод его определения;
зольность и состав минеральных примесей;
тип и происхождение графита;
размер и форма частиц;
однородность распределения графита в матрице;
свойства готового порошкового материала.
В исследовательских работах по трибологическим композитам встречается пример природного чешуйчатого графита с чистотой выше 99,9%. Это показывает, что для ответственных исследований чистоту могут задавать очень высокой, но не устанавливает универсальный порог для любых порошковых деталей. Требуемый уровень зависит от матрицы, режима эксплуатации и критериев приемки.
На практике чистота графита - один из факторов, а не самостоятельная гарантия низкого трения или износа. Даже порошок с высоким содержанием углерода может дать неудовлетворительный результат, если его гранулометрия не подходит смеси или графит распределяется в матрице неоднородно. Поэтому характеристику «чистота графита» рассматривают вместе с данными о примесях и результатами проверки готового материала.
Происхождение графита и форма частиц: что проверить
Происхождение графита влияет на кристалличность, структуру и форму частиц, а через них - на трение, износ и стабильность самосмазывания.
Чешуйчатый и жильный графит чаще связывают с более высокой чистотой и кристалличностью, чем аморфный. Это общее различие типов, а не гарантия свойств каждой партии: на результат также влияют обогащение и очистка сырья.

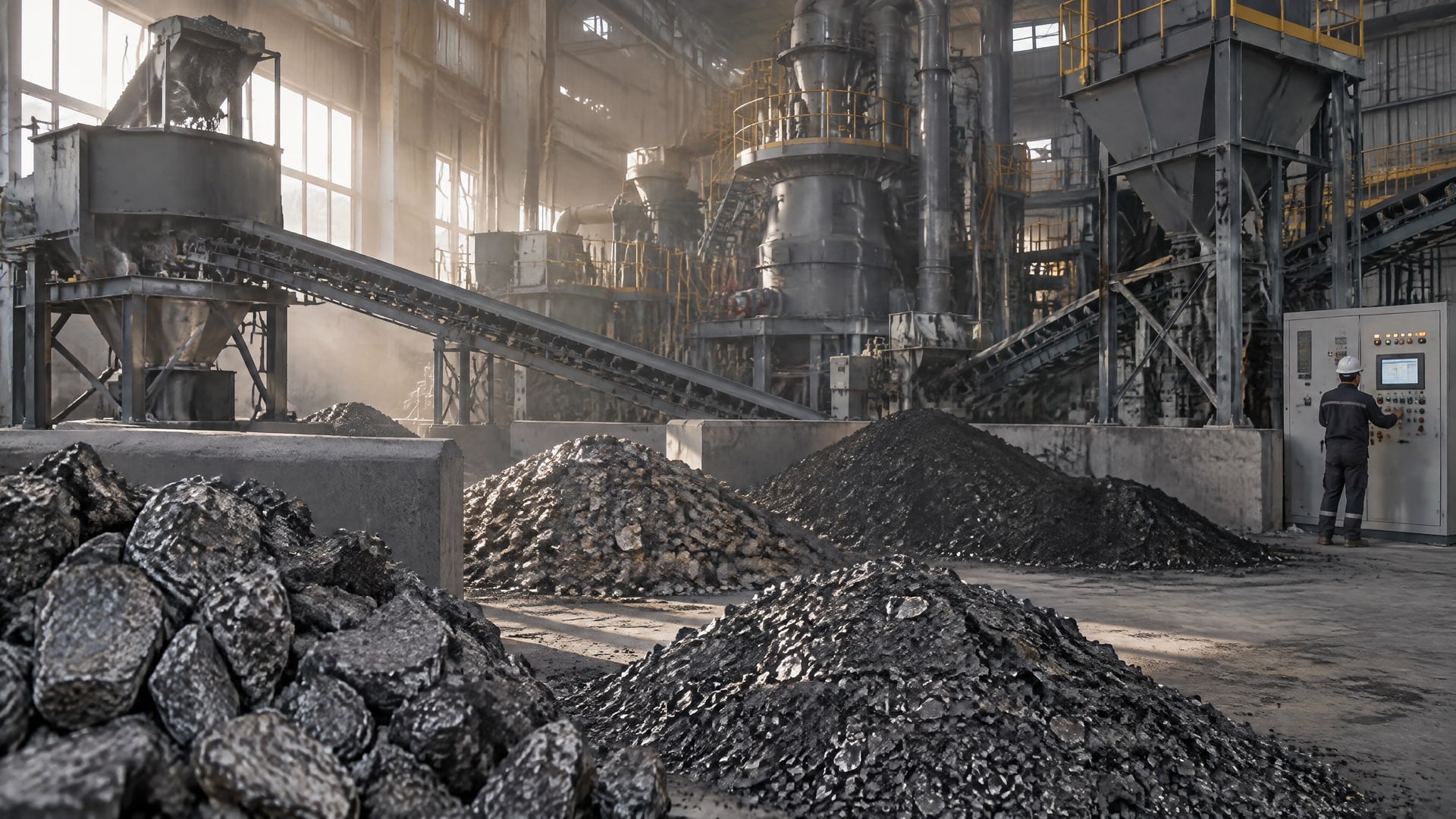

При получении порошка важны не только геологические характеристики, но и подготовка материала. Разные размеры и формы частиц могут по-разному распределяться в смеси. Минеральные включения, неоднородность и состояние поверхности порошка также способны влиять на итоговое поведение детали. Поэтому одинаковое заявленное содержание углерода не означает, что две марки будут одинаково работать в одной и той же матрице.
При сравнении предложений поставщиков полезно запросить сведения о:
происхождении и типе природного графита;
гранулометрическом составе и форме частиц;
зольности и характере минеральных примесей;
способе обогащения и глубине очистки;
методе определения содержания углерода;
повторяемости показателей между партиями.
Паспорт, где указана только чистота в процентах, не дает достаточной основы для выбора. Инженер и снабженец могут сверить документы по сырью, но решение о пригодности марки принимают с учетом рецептуры порошкового материала и результатов испытаний. Если меняется происхождение графита или метод его обработки, целесообразно заново проверить смесь: изменение сырья может повлиять на ее однородность и свойства детали.
Триботестирование графита в порошковом материале
Триботестирование смазки и испытания самосмазывающейся детали решают разные задачи.
В первом случае оценивают смазочный материал, во втором - готовый порошковый материал или деталь в паре трения. Для выбора графита важен второй подход: компонент испытывают в составе конкретной матрицы, поскольку результат зависит не только от сырья, но и от структуры поверхности, пористости и условий контакта.
Перед запуском серии испытания следует согласовать с рабочим режимом детали. В программу включают нагрузку и скорость скольжения, а также критерии оценки трения и износа. Универсальных значений для всех изделий нет: одинаковая марка графита может показать разные результаты в разных матрицах и при разных условиях.
Сопоставимый протокол помогает отделить влияние графита от влияния рецептуры и технологии. При сравнении марок важно сохранять одинаковыми состав матрицы, способ изготовления образцов и условия испытаний. Иначе разница в результатах может быть связана не с происхождением графита, а с другими параметрами материала.
Самосмазывание не обеспечивается только графитом. Эффект формируется совместно пористостью, связкой или матрицей, структурой поверхности и режимом трения. Кроме того, увеличение доли смазочной фазы может снизить механическую целостность изделия. Поэтому содержание графита подбирают как компромисс между трибологическими свойствами и прочностью детали, а затем проверяют испытанием.
Спецификация и входной контроль графитового сырья
Для закупки и приемки лучше задать спецификацию, которая описывает не только чистоту, но и характеристики, влияющие на поведение порошка.
Если в документах указано лишь содержание углерода, сравнение марок остается неполным: одинаковое число может скрывать различия в примесях, форме частиц, кристалличности и обработке.
В технической документации стоит отдельно зафиксировать показатели сырья и критерии проверки готовой детали. Для графита важны тип происхождения, содержание углерода, зольность, гранулометрия и сведения об обогащении или очистке. Для порошкового материала и детали проверяют свойства, связанные с производственным процессом и назначением изделия, а трибологическую оценку проводят в согласованных условиях.
Единого универсального ГОСТ или ISO именно для самосмазывающихся порошковых деталей на графите в доступной технической базе не указано. Поэтому нормативную основу определяют по трем направлениям: анализ графитового сырья, контроль свойств порошкового материала и испытания трения и износа. Конкретные методы и критерии приемки следует согласовать в документации на материал, не подменяя их неподтвержденными ссылками на стандарты.
Совет инженера
Сценарий: графит выбирают для порошковой детали, где важен самосмазывающий эффект; параллельно на участке применяют графитовые смазочные материалы для других задач.
Что учитывают: сырье для детали оценивают по чистоте, примесям, форме частиц и поведению в матрице. EFELE Графитовая смазка - отдельный пример применения графита в смазочном материале для предотвращения схватывания и задиров.
Итог: графит в смазке и графит в порошковой детали нельзя считать взаимозаменяемыми решениями. Для детали выбор подтверждают испытанием готового материала, а смазочный материал подбирают под свою задачу.
Часто задаваемые вопросы
Чем выше чистота графита, тем лучше свойства детали?
Не всегда. Высокая чистота уменьшает влияние минеральных примесей и может улучшить воспроизводимость трибологического поведения, но результат зависит также от размера и формы частиц, их распределения в матрице, пористости и условий трения. Поэтому чистоту оценивают вместе с остальными характеристиками и проверяют на готовом материале.
Какой графит выбрать для самосмазывающейся порошковой детали?
Начните с требований к детали и условий ее работы, затем сопоставьте тип графита, чистоту, примеси, форму и размер частиц. Чешуйчатый и жильный типы часто связывают с более высокой чистотой и кристалличностью, но окончательный выбор зависит от матрицы и подтверждается триботестированием.
Достаточно ли знать процент углерода в паспорте?
Нет. Содержание углерода не показывает полностью зольность, состав минеральных примесей, гранулометрию и однородность порошка. Запросите у поставщика сведения о происхождении сырья и способах его обогащения или очистки, а пригодность марки проверьте в составе конкретной порошковой смеси.
Почему одинаковая марка графита дает разные результаты в разных деталях?
Потому что графит работает не отдельно от материала. На результат влияют матрица, распределение частиц, пористость, структура поверхности и условия контакта. Поэтому свойства одной марки в разных рецептурах могут отличаться; сравнивать варианты нужно при одинаковой технологии изготовления и сопоставимых режимах испытаний.
Заключение
Сравнение марок графита для самосмазывающихся порошковых деталей нужно вести по совокупности характеристик. Тип сырья и содержание углерода дают исходную информацию, но для прогноза трения и износа также важны примеси, кристалличность, гранулометрия, распределение в матрице и свойства готовой детали. Более высокая чистота полезна, но сама по себе не гарантирует подходящий результат.
Следующий шаг для инженера или закупщика - запросить расширенную спецификацию на графит, согласовать критерии приемки сырья и провести триботестирование материала в условиях, близких к рабочим. Такой порядок позволяет сравнить марки на общей основе и выбрать сырье по фактическому поведению детали.
