У твердосмазочного покрытия нет одной универсальной предельной скорости, которую можно применить ко всем подшипникам. Рабочее ограничение определяют по допустимой скорости конкретного подшипника и проверяют с учетом нагрева, нагрузки, смазки, посадок, уплотнений и условий отвода тепла. Для покрытия дополнительно нужна информация о его применимости в заданном режиме: характеристик обычного подшипника недостаточно, чтобы подтвердить работу покрытия на предельных оборотах.
Статья поможет инженерам и техническим специалистам оценить максимальную скорость подшипника, а закупщикам - запросить у поставщика данные, необходимые для выбора. Разберем фактор скорости подшипников, влияние теплового режима и особенности полимерных узлов. Для конкретного подшипника, в том числе 6204, численное ограничение следует сверять с данными на точное исполнение, а не переносить из чужой таблицы.
От чего зависит максимальная скорость подшипника
Обороты в минуту не дают полной картины.
При одинаковой частоте вращения подшипники разных размеров работают с разной скоростью в зоне контакта, поэтому для сравнения используют фактор скорости: произведение частоты вращения на средний диаметр подшипника. В обозначениях это записывают как n × dm, где n - частота вращения, а dm - средний диаметр. Значение помогает оценить скоростную пригодность, но не заменяет данные для конкретного подшипника и условий эксплуатации.
Основной практический ограничитель - тепловой режим. При росте скорости увеличивается трение, а вместе с ним может расти температура подшипника. Допустимая скорость зависит от того, сколько тепла выделяется и насколько эффективно оно отводится. При перегреве возможны заедание и потеря стабильности работы.
На фактический предел также влияют конструкция, внутренний зазор, точность изготовления, сепаратор, нагрузка и тип смазки. Для закрытого подшипника отдельным ограничением становится скорость в зоне контакта уплотнения. Поэтому значение из каталога нельзя автоматически считать безопасной рабочей скоростью для любого узла.
При подборе твердосмазочного покрытия это особенно важно: каталог подшипника описывает скоростные ограничения самого подшипника в оговоренных условиях, но не подтверждает автоматически пригодность покрытия. Для инженерной оценки нужно отдельно проверить, допускает ли документация покрытия нужную скорость и режим работы.
Как использовать фактор скорости подшипников
Сравнивайте подшипники по фактору n × dm, а затем проверяйте максимальную скорость для выбранного исполнения. Не переносите значение на подшипник другого размера или конструкции без проверки: одинаковые обороты не означают одинаковую скоростную нагрузку в зоне контакта.
Как читать каталожную скорость и учитывать запас
Максимальная скорость в каталоге - расчетный или эмпирически установленный ориентир для заданных условий, а не универсальный предел.
Даже если изготовитель приводит limiting speed или thermal speed rating, эти параметры нельзя считать взаимозаменяемыми с гарантированной рабочей скоростью конкретного узла. Значения служат для оценки и сравнения при определенных исходных условиях.
Перед выбором проверьте, совпадают ли с реальной установкой тип смазки, нагрузка, посадки, зазор, точность, сепаратор и наличие уплотнений. Уточните, как будет отводиться тепло: внешняя температура и условия охлаждения влияют на рабочий нагрев. Если хотя бы одно условие отличается, табличная скорость может оказаться завышенной для фактического режима.
В технических рекомендациях для отдельных типов подшипников приводятся поправочные коэффициенты к limiting speed: 2 для однорядных цилиндрических роликовых и игольчатых, 2 для конических, 1,5 для сферических роликовых, 2,5 для радиальных шариковых. Для шарико-радиальных и угловых подшипников в отдельных случаях указан коэффициент 1,5. Эти значения относятся к конкретным расчетным правилам и типам подшипников; применять их без проверки методики нельзя.
Для смазки также важна скорость. В рекомендациях для отдельных подшипников указано, что при работе выше 70% от табличной limiting speed следует применять смазку или масло, пригодные для высоких скоростей. Это не универсальное разрешение работать на такой доле предела: сначала нужно сверить условия, для которых задана табличная величина, и требования к смазочному материалу.
Почему максимальная скорость вращения подшипника не абсолютна
Каталожное значение имеет смысл только вместе с оговоренными условиями. Если режим установки или смазки отличается, запросите у изготовителя расчет для фактической нагрузки и температуры, а не выбирайте подшипник только по одной цифре оборотов.

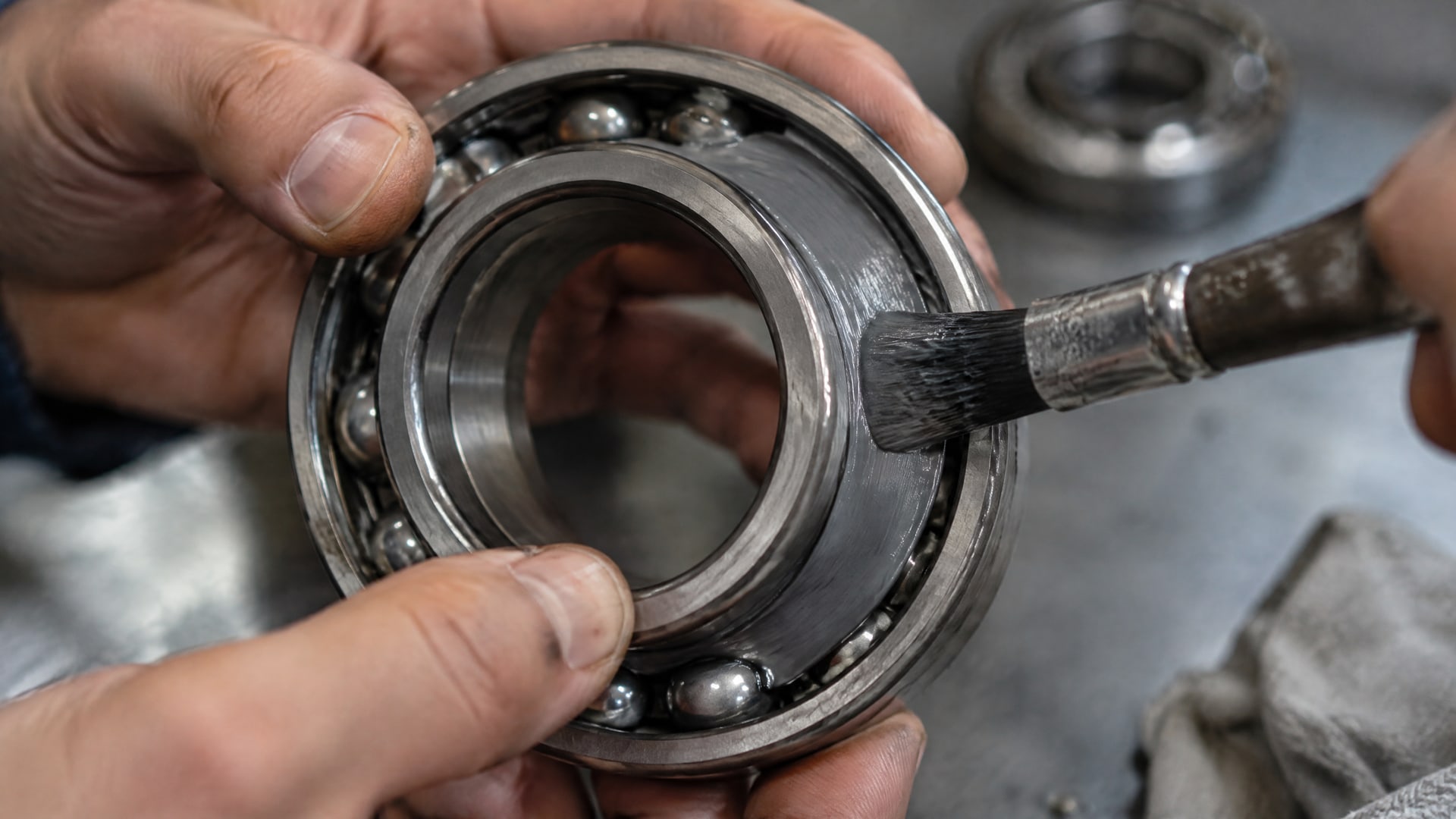

Что учитывать для твердосмазочного покрытия
Скорость вращения подшипника и допустимая скорость твердосмазочного покрытия - связанные, но не тождественные параметры.
Значение из каталога подшипника не подтверждает автоматически, что покрытие сохранит рабочие характеристики в том же режиме. Для такого вывода нужны данные о применимости покрытия и испытания или подтверждение для заданных условий.
Запрашивая документацию, укажите тип подшипника, нагрузку, частоту вращения, температуру и продолжительность работы. Добавьте сведения о посадках, наличии уплотнений и способе смазывания, если они применимы. Попросите подтвердить, что покрытие рассчитано на заданный режим, и уточните условия, при которых получены приведенные характеристики. Если этих данных нет, по одной максимальной скорости подшипника нельзя заключить, что покрытый узел пригоден для эксплуатации.
Не подменяйте проверку покрытия оценкой только по адгезии. Для выбора важны и скоростной, и тепловой режим, а также сочетание покрытия с конструкцией узла. Скорость относительного движения в контакте может быть важнее простого сравнения оборотов: поэтому линейные системы и узлы скольжения часто характеризуют через скорость в м/с, а не через RPM.
Для инженера практический критерий прост: изделие должно иметь подтвержденные пределы для конкретных условий, а не только общую характеристику материала. Если техническая документация указывает скорость для подшипника, но не содержит сведений о покрытии, запросите отдельное подтверждение для покрытого исполнения.

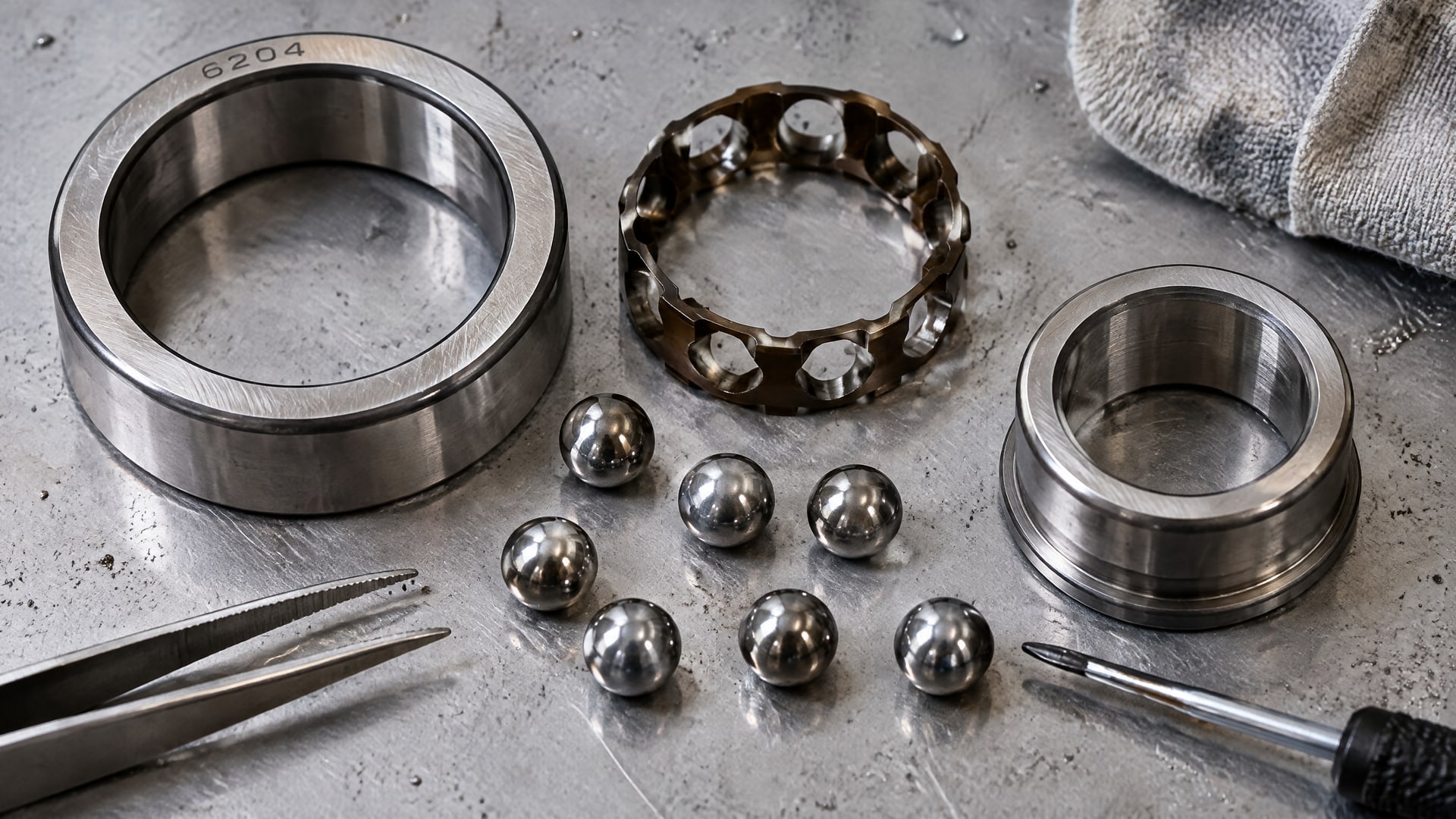

Максимальная скорость вращения подшипника 6204
Для подшипника 6204 нельзя назвать одно значение максимальных оборотов, подходящее всем исполнениям и условиям.
На предельную скорость влияют тип уплотнения, смазка, зазор, сепаратор, точность, нагрузка и температура. Различия в методике расчета и исходных условиях также приводят к разным каталожным значениям у поставщиков.
При сравнении предложений проверьте, одинаково ли обозначено исполнение и на каких условиях приведена скорость. Уточните, относится ли показатель к открытой конструкции или к закрытой, какая смазка использована и учитывается ли влияние уплотнения. Если подшипник будет работать с твердосмазочным покрытием, попросите подтвердить не только допустимую скорость подшипника, но и пригодность покрытия в этом режиме.
Не выбирайте вариант только по максимальной цифре в карточке товара. Сопоставьте ее с фактической нагрузкой, режимом пуска и остановки, температурой и условиями теплоотвода. Для режима, близкого к каталожному пределу, запросите письменное подтверждение применимости у изготовителя или поставщика.
Такой подход помогает корректно сравнивать предложения и не переносить ограничение одного исполнения на другое. Он также исключает типичную ошибку: считать, что подшипник, рассчитанный на высокие обороты, автоматически подходит для любого покрытия и любой системы смазывания.
Полиамидные подшипники: обороты и линейная скорость
Для полиамидных и других полимерных узлов каталоги могут указывать не обороты, а линейную скорость.
В приведенных данных для полиамидных и эластомерных исполнений линейных опорных систем указано ограничение 6 м/с, тогда как для стальных версий в том же материале указано 1,5 м/с. Это примеры конкретных исполнений, а не универсальные нормы для всех полиамидных подшипников.
Для подшипников скольжения применяют и критерий p·v, который учитывает сочетание давления и скорости. В одном примере для конкретного узла приведено допустимое значение 31 Н/см² · м/с; при заданном давлении расчетная окружная скорость составляет 7,5 м/мин. Эти числа нельзя переносить на другой материал или конструкцию без проверки исходных условий.
Поэтому запрос «полиамидные подшипники обороты» не всегда можно закрыть одним числом RPM. Сначала установите, каким параметром производитель ограничивает конкретную конструкцию: линейной скоростью, p·v или частотой вращения. Затем сопоставьте значение с фактической нагрузкой и условиями эксплуатации.
Если полиамидный элемент работает в узле с твердосмазочным покрытием, не считайте приведенные пределы подтверждением совместной работы. Скорость должна соответствовать требованиям каждого элемента, а пригодность сочетания материалов следует подтвердить по технической документации.
Как проверить узел перед запуском
Перед вводом в эксплуатацию полезно собрать исходные данные в единую карточку режима.
Это сокращает риск сравнить показатели, рассчитанные для разных условий, и помогает получить точный ответ от поставщика. Зафиксируйте обозначение и исполнение подшипника, планируемую частоту вращения, нагрузку, рабочую температуру, смазку и наличие уплотнений.
Для покрытия отдельно запишите его назначение и запросите допустимую скорость, температурные ограничения и условия подтверждения характеристик. Если речь идет о полимерной опоре, выясните, какой критерий применяет изготовитель: линейную скорость или p·v. Не смешивайте эти параметры с фактором скорости n × dm: они описывают разные аспекты работы узла.
Практическая проверка включает несколько шагов:
Сверьте точное исполнение подшипника и условия, для которых указана каталожная скорость.
Рассчитайте фактор скорости по частоте вращения и среднему диаметру, если он нужен для сравнения.
Проверьте тепловой режим, нагрузку, смазку и влияние уплотнений.
Получите подтверждение, что покрытие рассчитано на заданный режим.
Для полимерного узла уточните допустимую линейную скорость или p·v.
Если расчетная рабочая точка приближается к каталожному пределу, не полагайтесь только на справочную таблицу. Запросите оценку для фактических условий и зафиксируйте, на каких исходных данных основано решение.
Часто задаваемые вопросы
Можно ли считать каталожную скорость гарантированным пределом?
Нет. Каталожная величина относится к определенным исходным условиям, а реальная скорость зависит от нагрузки, температуры, смазки, зазора, сепаратора и уплотнений. Перед применением проверьте совпадение условий и запросите оценку для фактического режима, особенно если узел работает близко к указанному пределу.
Как определить максимальную скорость подшипника 6204?
Сверьте данные для точного исполнения 6204: конструкцию, наличие уплотнений, смазку и условия, при которых указаны обороты. Универсального значения для всех вариантов нет. Если подшипник будет работать с покрытием, отдельно подтвердите пригодность покрытия на заданной скорости и при фактической нагрузке.
Что важнее для полимерного подшипника: обороты или скорость?
Ориентируйтесь на параметр, указанный для конкретной конструкции. Для полимерных узлов это может быть линейная скорость в м/с или параметр p·v, учитывающий давление и скорость. Пересчитывать эти ограничения в обороты без геометрии узла и исходных условий недостаточно.
Влияет ли скорость вращения на выбор смазки?
Да. Для отдельных подшипников в технических рекомендациях указано применять смазку или масло для высоких скоростей при превышении 70% табличной limiting speed. Это правило нельзя переносить на любые конструкции: проверьте каталог подшипника, рекомендации по смазке и условия работы узла.
Заключение
Максимальная скорость подшипника с твердосмазочным покрытием зависит от теплового режима, конструкции, нагрузки, смазки и теплоотвода, а также от ограничений самого покрытия. Каталожные обороты помогают оценить подшипник, но не подтверждают автоматически пригодность покрытого узла. Для полиамидных и других полимерных решений дополнительно проверяют линейную скорость или p·v, если эти параметры приводит изготовитель.
Следующий шаг - сверить данные точного исполнения с фактическим режимом, затем запросить у поставщика подтверждение допустимой скорости покрытия при заданных нагрузке и температуре. Такой расчет даст основание выбрать узел, а не ориентироваться на максимальную цифру из таблицы.
