Поворотный кулак - один из самых уязвимых узлов подвески, где шарниры подвергаются одновременному воздействию вращающихся нагрузок, влаги, песка и агрессивных химических веществ. Правильный выбор смазки для этого узла определяет не только плавность поворота колеса, но и ресурс ШАРНИРА. На производстве и в сервисе часто встречается ошибка: думают, что достаточно выбрать любую густую смазку и заполнить кулак побольше. На деле защита шаров зависит от совокупности факторов - водостойкости, механической стабильности, несмешиваемости с уже работающими составами и правильного объема заполнения.
Эта статья предназначена для технических специалистов, инженеров и снабженцев, которые отвечают за обслуживание внедорожников, спецтехники и узлов подвески в условиях, где вода, песок и щелочные растворы - не исключение, а норма. Вы узнаете, как рассчитать объем смазки для конкретной конструкции, какие критерии выбора материала действительно важны, и почему несовместимость смазок может стоить дороже экономии на заправке.
Почему стандартных рекомендаций мало: вариативность конструкций
Поворотные кулаки разных производителей отличаются не только размерами, но и способом уплотнения шарнирных соединений, расположением входных отверстий и возможностью замены смазки без разборки узла.
Это означает, что нет единого универсального объема.
Для УАЗ Патриот и Буханка в практических рекомендациях встречается совет заполнять кулак примерно на три четверти объема, чтобы смазка покрывала ШРУС и находилась выше уровня его установки. Этот подход исключает избыточное давление, которое может выдавить смазку в картер моста и вызвать протечку. Для Mercedes-Benz G-Class исторически упоминались значения 500 г, затем 750–800 г, с указанием заполнять до нижнего края отверстия заливки при повороте руля в крайние положения.
Практический вывод: перед заполнением кулака нужно сверяться со спецификацией конкретного автомобиля или машины. Если документ недоступен, можно придерживаться принципа: смазка должна полностью погружать шарниры, но не создавать заметного сопротивления при повороте.
Совместимость смазок: почему нельзя просто так смешивать
Одна из главных ошибок при обслуживании - предположение, что все густые смазки совместимы между собой.
Исследование износа шарнирных узлов показало обратное: при смешивании Литол-24 и Шрус-4М в равных долях износ образцов возрос на 19% по сравнению с чистой Шрус-4М.
Литол-24 - литиевая смазка класса МЛи 4/12-3 по ГОСТ 21150-87, с хорошей водостойкостью и механической стабильностью. Однако в той же испытательной серии она показала наибольший износ среди всех сравниваемых вариантов при условиях, характерных для поворотного кулака. Причина несовместимости кроется не в консистенции (обе смазки близки по NLGI), а в различии загустителей и присадок, которые по-разному взаимодействуют с материалом шарнира.
Вывод: если в узле уже находится одна смазка, то новая должна быть либо идентична, либо полностью заменена с промывкой. Визуально определить старую смазку часто удается по цвету (Литол-24 коричневая, Шрус-4М черная) и консистенции, но полная уверенность возможна только при полной очистке.
Водостойкость и защита от влаги: что реально работает
Для поворотного кулака, работающего во влажной среде, во время пескоструя или в реках и болотах, водостойкость - не просто опция, а необходимость.
Однако водостойкость определяется не только типом смазки, но прежде всего химической природой загустителя и базового масла.
Литол-24 обладает водостойкостью по стандарту, что подтверждено в сравнительных материалах. Тем не менее для условий с экстремальным воздействием влаги и химически агрессивных сред (щелочные растворы, дезинфицирующие средства, углеводородные растворители) рекомендуются более специализированные системы. Низкотемпературные свойства, важные для регионов с суровой зимой, зависят от состава базового масла - если оно вязкое и парафинистое, смазка загустеет при минус 20 °C и потеряет текучесть.
Для защиты от водного вымывания и агрессивной среды полезно ориентироваться на тип загустителя: полимочевина, бентонит и PTFE-модификации обеспечивают лучшую адгезию (прилипание пленки к металлу) и стойкость к химическому воздействию, чем обычные литиевые загустители. В условиях пескоструя, когда песок и пыль постоянно попадают в смазку, механическая стабильность становится ключевым свойством - смазка должна не разлагаться под воздействием механического перемешивания и абразивных частиц, а сохранять защитную пленку.
Механизм фреттинг-коррозии и ее предотвращение
Поворотный кулак испытывает циклические микроподвижки под нагрузкой - именно это явление называют фреттингом.
Когда металлические поверхности скользят друг относительно друга на расстояния в микроны, возникают окисленные частички и микротрещины, которые со временем глубокие. Смазка служит барьером против этого процесса, но только если она остается в месте контакта и не вымывается водой.
При агрессивной внешней среде (пескоструй, соль, щелочь) без адгезивной смазки фреттинг-коррозия прогрессирует быстро. Признаки: скрипы и хрусты при повороте руля, рыхлый люфт в кулаке, в экстремальных случаях - заедание шарнира. Профилактика - правильный выбор смазки с высокой адгезией и регулярная проверка герметичности узла.
На производствах с пескоструем и высокой влажностью, где нужна защита от фреттинг-коррозии в шарнирных соединениях, применяют антифрикционные покрытия на основе сухих смазок (дисульфид молибдена, PTFE). В комбинации с пластичной смазкой такое решение обеспечивает многоуровневую защиту: микротонкое адгезивное покрытие остается на металле даже при потере основного объема смазки, а пластичная составляющая создает упругий буфер. Это особенно актуально для узлов, куда нельзя часто получить доступ и где замена смазки отсрочена на годы.
Выбор смазки по условиям среды: таблица критериев
| Условие среды | Требуемое свойство | Рекомендуемый тип загустителя | Дополнительные меры |
|---|---|---|---|
| Влажный климат, дождь, снег | Водостойкость, механическая стабильность | Литий, полимочевина | Регулярная проверка герметичности |
| Пескоструй, пыль, абразив | Устойчивость к загрязнению, адгезия | Полимочевина, бентонит, PTFE-модификация | Противозадирные присадки, антиокислители |
| Агрессивные растворы (щелочь, кислота) | Химическая стойкость загустителя | Бентонит, PFPE-основа, специальные композиты | Возможно применение керамических или фторэластомерных уплотнений |
| Экстремальный холод (ниже -20 °C) | Низкотемпературность базового масла | Синтетическое или гидротехническое масло + литий | Предварительный прогрев перед применением |
| Циклические микросдвиги (фреттинг) | Адгезия, противозадирность | Любой, но с противозадирными присадками | Рассмотрение многоуровневой защиты (сухая смазка + пластичный слой) |
Практический подход к расчету объема и заполнению
Заполнение поворотного кулака - это не просто «наложить побольше», а обеспечить оптимальное покрытие.
Избыток приводит к предавливанию в картер и потере герметичности, недостаток - к голоданию шарниров в момент максимальной нагрузки.

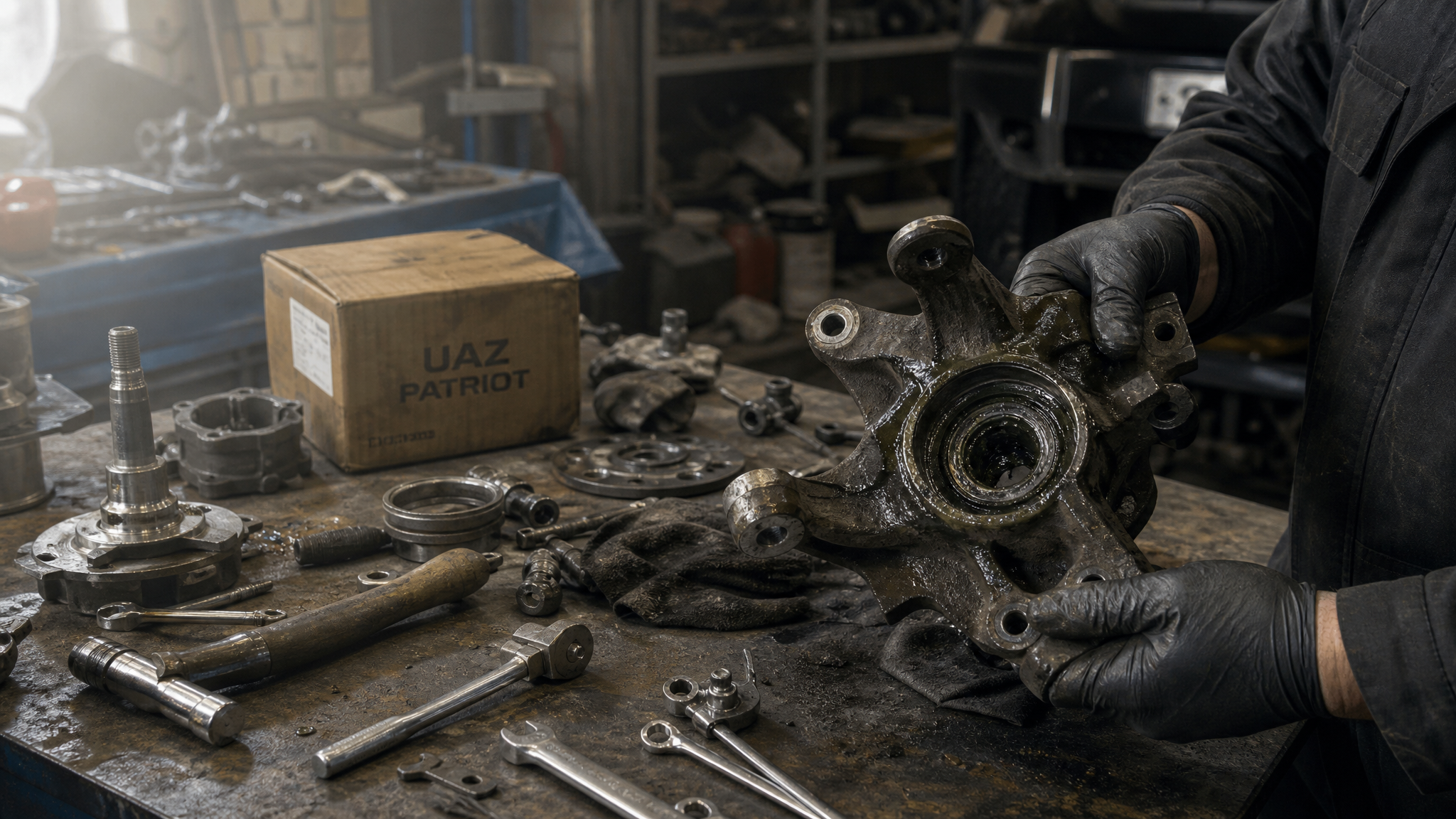

Для автомобилей на базе спецтехники (УАЗ, Урал, Патриот) процедура обычно выглядит так:
Поднять и зафиксировать автомобиль так, чтобы поворотный кулак находился в горизонтальном положении.
Повернуть руль полностью влево и вправо, чтобы определить верхний и нижний уровни.
Заполнять смазку до уровня нижнего края заливного отверстия, проверяя консистенцию пальцем.
После заполнения несколько раз повернуть руль в крайние положения и еще раз проверить уровень.
Ориентир по объему для УАЗа -400–600 г, для Mercedes G-Class -750–800 г. Точная цифра зависит от конструкции кулака и должна быть указана в руководстве по техническому обслуживанию.
Часто задаваемые вопросы
Сколько смазки нужно в поворотный кулак?
Универсального ответа нет. Для УАЗа ориентир - три четверти объема полости (примерно 500 г), для Mercedes-Benz -750–800 г. Главный критерий - смазка должна полностью погружать шарниры, но не создавать избыточного давления. Сверяйтесь со спецификацией конкретного автомобиля.
Какую смазку выбрать для влажной среды и пескоструя?
Для условий с водой и абразивом выбирайте смазку с полимочевинным или бентонитовым загустителем, а не обычную литиевую. Важны водостойкость, механическая стабильность и высокая адгезия (способность прилипать к металлу даже при вымывании). Проверьте совместимость с уже работающей смазкой в узле.
Можно ли смешивать Литол-24 и Шрус-4М в поворотном кулаке?
Нет. Исследования показывают, что смешивание этих смазок в равных долях повышает износ образцов на 19%. Если нужна замена, либо используйте идентичный состав, либо полностью промойте узел перед заполнением новой смазкой.
Почему при повороте слышен скрип и небольшой хруст?
Часто это признак фреттинг-коррозии - микроскопических сдвигов и окисления металла в местах контакта. Смазка потеряла адгезию или ее вымыло водой. Проверьте герметичность кулака, уровень и совместимость смазки, при необходимости замените на состав с более высокой адгезией.
Как определить, какая смазка уже в кулаке?
Визуально: Литол-24 коричневая, Шрус-4М черная, универсальные литиевые смазки обычно желтые или коричневатые. Для полной уверенности допустимо взять пробу и отправить на анализ совместимости, но это редко требуется в полевых условиях.
Заключение
Защита шаров поворотного кулака в условиях влаги, пескоструя и агрессивной среды - это комплексная задача, которая не решается выбором первой попавшейся густой смазки и загодя закачиванием ее максимального объема. Ключевые факторы - совместимость с уже работающим составом, водостойкость и адгезия загустителя, механическая стабильность, правильный объем заполнения и регулярная проверка герметичности узла.
Ваш следующий шаг: получите спецификацию для вашего автомобиля или машины, определите имеющуюся в кулаке смазку (визуально или по документам), выберите совместимый состав с учетом условий эксплуатации (влага, пескоструй, температура) и, при первой замене, проведите полную промывку узла. Это избавит от скрипов, люфта и преждевременного износа на годы.
