Пенообразование в системах циркуляции охлаждающе-смазывающих жидкостей - распространенная проблема при высокоскоростной обработке, которая может привести к снижению эффективности охлаждения, повышению температуры инструмента и заготовки, образованию дыма и ускоренному износу оборудования. Многие инженеры и закупщики ошибочно предполагают, что пена возникает из-за низкого качества самой жидкости, однако на практике она чаще всего является результатом сочетания нескольких факторов: химических свойств СОЖ, характеристик водной среды, конструкции гидравлической системы и наличия загрязнений. Понимание истинных причин пенообразования и системный подход к их устранению позволяют не только избежать дорогостоящего простоя оборудования, но и значительно продлить срок службы самой жидкости.
В этой статье рассмотрены механизмы возникновения пены в водосмешиваемых СОЖ, выявлены основные факторы риска при высокоскоростной обработке и предложены проверенные инженерные решения, которые применяют специалисты на производстве.
Механизм пенообразования в водосмешиваемых СОЖ

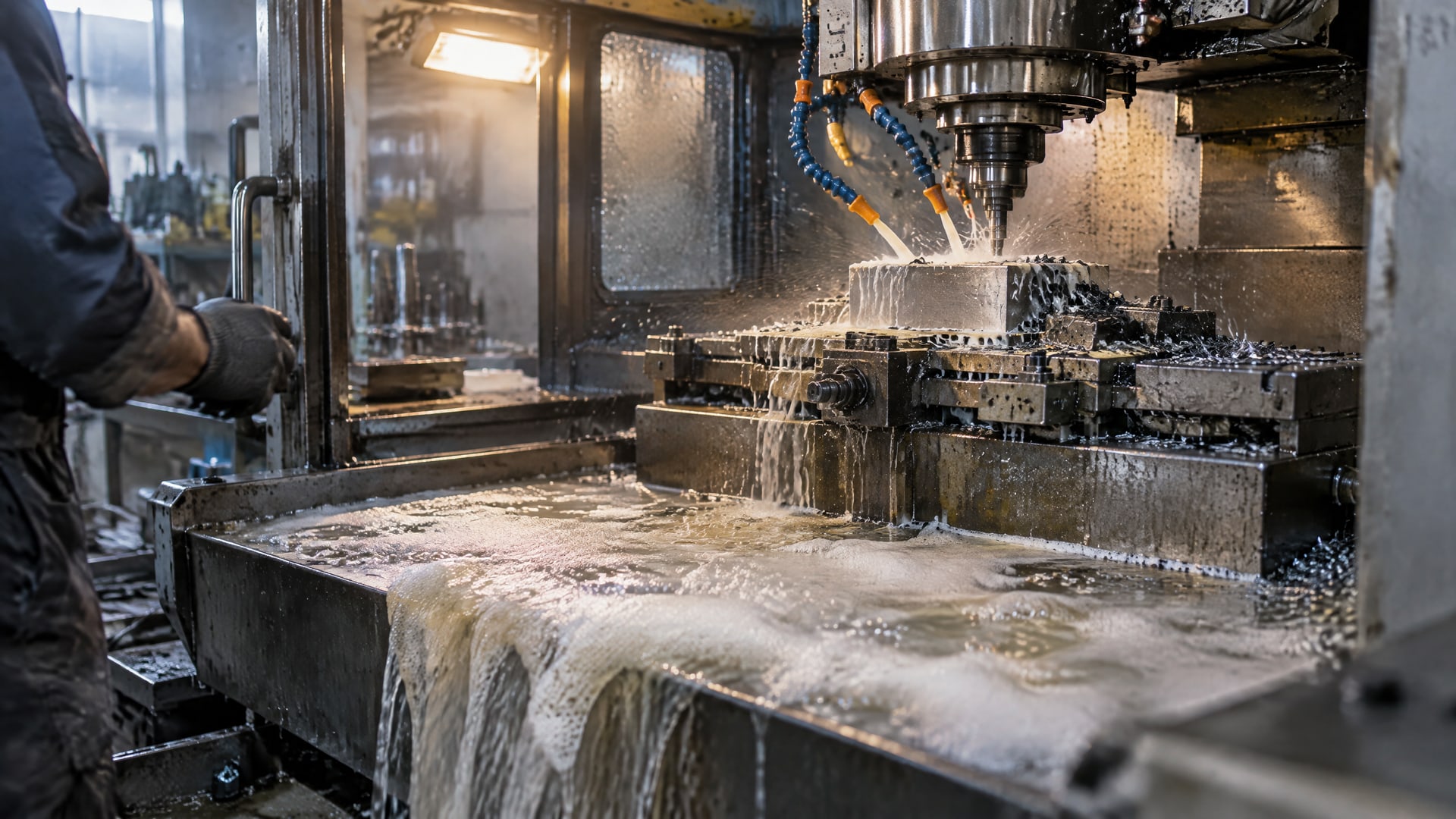

Пена образуется при захвате воздуха циркулирующей жидкостью, когда пузырьки не успевают выйти из системы до поступления на режущий инструмент или в ванну.
В водосмешиваемых СОЖ воздух попадает как механическим, так и химическим путем: при турбулентной циркуляции, отдаче давления в линиях возврата, низком уровне в резервуаре или через микроскопические поры в структуре жидкости, если ее поверхностное натяжение нарушено присутствием посторонних веществ.
Согласно ASTM E3265, стандартной методике оценки склонности водорастворимых СОЖ к пенообразованию, процесс накопления пузырьков происходит в условиях циркуляции при определенных давлениях и скоростях потока. Высокие давления, короткое время пребывания жидкости в баке и высокая скорость рециркуляции - основные механические факторы, которые интенсифицируют воздухозахват на современном высокоскоростном оборудовании.
Однако пена не возникла бы без второго компонента - дефектной или нарушенной химической рецептуры жидкости. Пузырьки воздуха удерживаются стабилизирующей адсорбированной пленкой поверхностно-активных веществ (ПАВ) на границе раздела воздух-жидкость. Если эта пленка недостаточно прочна или, напротив, чрезмерно стабилизирована посторонними ПАВ, пузырьки либо лопаются, либо аккумулируются, образуя заметную пену. Таким образом, пенообразование - всегда комбинированный результат, а не признак только брака жидкости или только неправильной эксплуатации.
Основные причины пены при высокоскоростной обработке
Качество воды и жесткость
Одна из наиболее недооцененных причин пенообразования - качество растворителя, то есть самой воды. Очень мягкая вода (менее 50 мг/л по CaCO₃) значительно повышает стабильность пены, потому что ионы кальция и магния, которые входят в состав жесткой воды, нарушают адсорбцию поверхностно-активных веществ на поверхности пузырька и способствуют его разрушению. Оптимальный диапазон жесткости, при котором пенообразование минимально, находится в пределах 75–150 ppm (примерно 4–8 mmol/л).
Вода, прошедшая через системы обратного осмоса (RO-вода) или полностью обессоленная, часто ведет себя как катализатор пены. Эксперты STLE и отраслевые специалисты рекомендуют сначала проверить жесткость воды перед подбором или корректировкой СОЖ. Измерение проводится по ASTM D1126. Если вода слишком мягкая, ее следует минерализовать путем смешивания с более жесткой или добавления солей жесткости в рекомендованных производителем СОЖ пропорциях.
Превышение рабочей концентрации
Любопытный парадокс: увеличение концентрации СОЖ выше рекомендованного предела не повышает, а наоборот ухудшает ее способность подавлять пену. При концентрациях выше 10% потенциал пенообразования может заметно вырасти. Причина в том, что очень концентрированный раствор вязче, медленнее отдает захваченный воздух, а избыток ПАВ может работать против деаэрирующих компонентов системы.
На практике инженеры нередко допускают систематическое увеличение концентрации, полагая, что это улучшит охлаждение или смазку. Вместо этого получается усиление пены, ускоренное окисление жидкости и загустение. Первый шаг диагностики - проверить концентрацию рефрактометром и убедиться, что она находится в пределах, рекомендованных производителем (обычно 5–8% для универсальных полусинтетических СОЖ).
Загрязнение трамп-ойлом и посторонними ПАВ
Трамп-ойл (масло, попадающее в систему с заготовок, инструмента или из уплотнений насоса) - один из самых опасных источников пены. Когда концентрация трамп-ойла превышает 2%, он начинает вызывать интенсивное пенообразование, одновременно способствуя развитию микробиологического загрязнения. Микробы, в свою очередь, выделяют биосурфактанты, которые еще более стабилизируют пузырьки воздуха.
Остатки промышленных моющих средств, используемых при подготовке оборудования или при очистке деталей перед обработкой, также содержат ПАВ и могут внести дополнительные ингредиенты, нарушающие баланс химии исходной СОЖ. Профилактика включает регулярное измерение уровня трамп-ойла (желательно еженедельно на оборудовании с высокой производительностью) и своевременную очистку системы сепаратором или центрифугой.
Гидравлические и конструктивные факторы

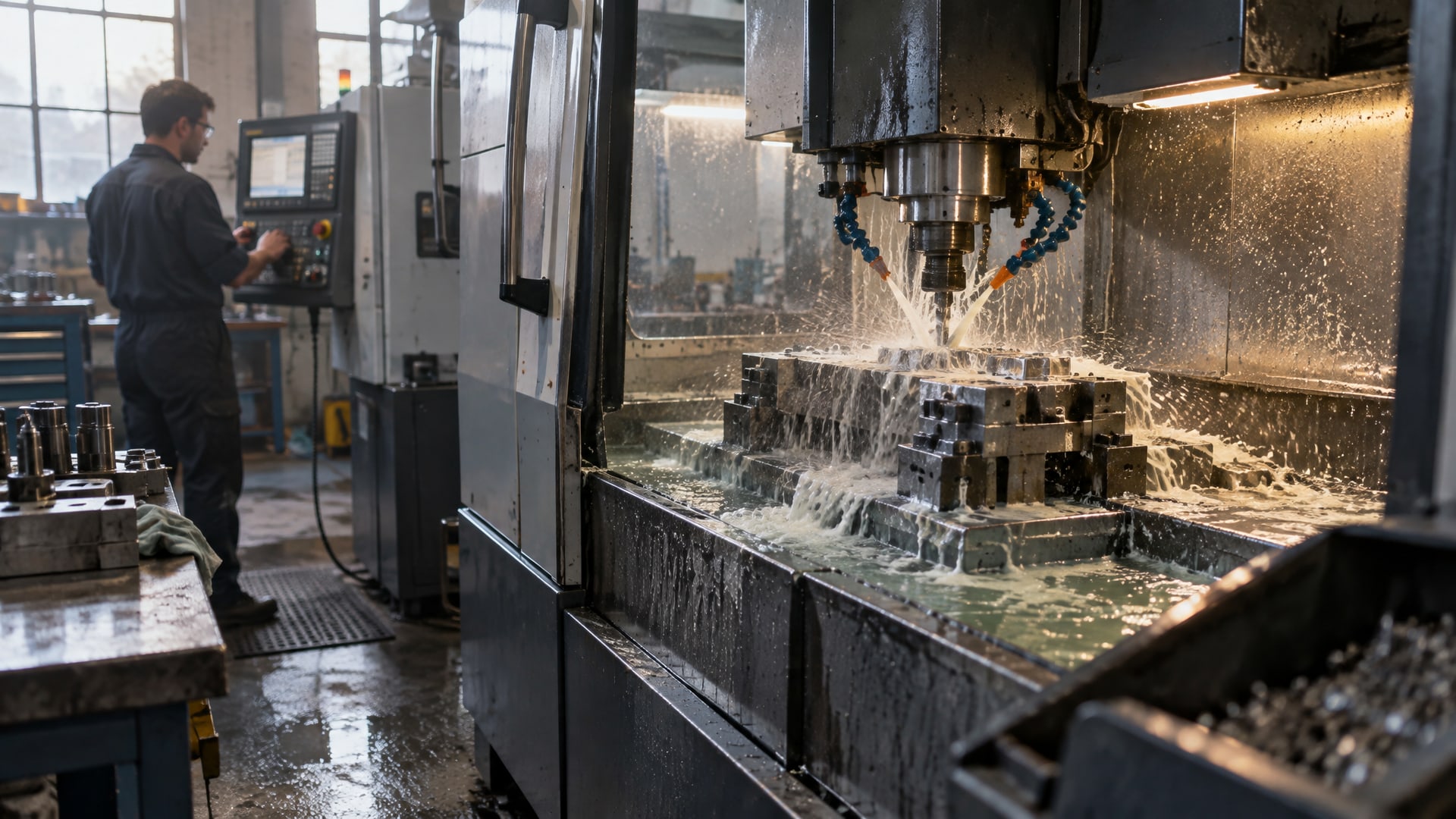

Форсунки, направление струй, геометрия возвратных каналов и давление в системе подачи СОЖ часто недооцениваются при анализе пенообразования. Падающая из форсунки струя в турбулентную зону ванны создает волнообразное движение и активно захватывает воздух, особенно если уровень жидкости в ванне низкий или форсунка расположена слишком высоко над поверхностью.
Водопады в возвратных трубопроводах, резкие изгибы труб, избыточное давление в системе - все эти конструктивные дефекты перемешивают жидкость и вводят воздух. Инженеры часто игнорируют факт, что высокоскоростной станок сам по себе генерирует пену быстрее, чем старое оборудование, и ожидают, что жидкость справится исключительно за счет собственных деаэрирующих свойств. На самом деле гидравлическую систему нужно оптимизировать одновременно с выбором подходящей СОЖ.
Низкий уровень в резервуаре - простая, но часто упускаемая причина. Когда жидкость находится ниже половины объема ванны, воздухозахват увеличивается, а время отстоя пузырьков сокращается. Закупщики и инженеры должны убедиться, что в техническом регламенте станка указаны минимальные уровни для нормальной работы системы охлаждения.
Диагностика пенообразования: от воды до микробиологии
Когда на производстве возникает проблема с пеной, очень редко оказывается виноватой одна причина.
Типичный сценарий: система работала нормально, но после установки нового станка или изменения режимов обработки пена начала образовываться интенсивнее. Это сигнал к комплексной диагностике.
Первый этап - проверить качество воды. Измеряется жесткость (ASTM D1126), pH и, если возможно, проводится микробиологический анализ. Если жесткость менее 50 мг/л CaCO₃, ее нужно привести в норму.
Второй этап - проверить концентрацию СОЖ рефрактометром. Если она выше рекомендованной, раствор разбавляют до нормы.
Третий этап - измерить уровень трамп-ойла в системе. Если он превышает 1–2%, проводится очистка системы сепаратором или частичная замена жидкости.
Четвертый этап - визуально оценить гидравлику системы: состояние форсунок, направление струй, наличие водопадов в возвратных каналах, давление в системе. Если форсунки забиты или направлены неправильно, их очищают или переустанавливают.
Пятый этап - если пена сохраняется, провести микробиологический анализ. Высокое содержание бактерий (более 10⁷ КОЕ/мл) указывает на инфекцию, при которой бактерии вырабатывают стабилизирующие пену вещества. В этом случае требуется биоцидная обработка.
Только после проведения всех этих проверок имеет смысл рассматривать замену самой СОЖ на жидкость с улучшенными деаэрирующими свойствами или добавление дополнительной дозы антипенной присадки.
Совет инженера
На одном из предприятий в Центральной России при переходе на высокоскоростную фрезеровку столов и направляющих возникла интенсивная пена, хотя прежде этого не было. Проверка показала: вода слишком мягкая (35 мг/л CaCO₃), концентрация СОЖ завышена до 9%, а в системе накопилось 3% трамп-ойла. Форсунки были направлены в центр ванны, создавая волнение. Мастер одновременно минерализовал воду, нормализовал концентрацию, провел очистку системы и переориентировал форсунки. При подборе новой жидкости остановился на полусинтетической СОЖ EFELE CF-621, разработанной с низким потенциалом пенообразования. Через две недели пена практически исчезла, а производительность станка вернулась в норму. Результат: экономия на переделках и ускорение цикла обработки.
Стандарты и методики оценки пенообразования
Чтобы правильно выбрать СОЖ и оценить ее качество в условиях производства, полезно знать о стандартизированных подходах к оценке пенообразования.
Основной стандарт - ASTM E3265, «Стандартное руководство по оценке водорастворимых СОЖ». Он содержит методику лабораторного тестирования склонности жидкости к пене при циркуляции под давлением и определяет критерии приемлемости.
Сопутствующий стандарт - ISO 6247, который описывает методы определения foaming characteristics водосмешиваемых охлаждающих жидкостей. В отраслевых каталогах также упоминается ISO/TS 12927 с ссылкой на ISO 6247 как на основу для оценки вспенивающих свойств.
На практике закупщик или инженер редко сам проводит тестирование по ASTM E3265 - это делают производители СОЖ в своих лабораториях. Однако знание о наличии такого стандарта позволяет требовать от поставщика результаты испытаний и лучше понимать, какие жидкости прошли апробацию на склонность к пене.
Дополнительно некоторые производители приводят результаты тестирования по собственным методикам, которые более строгие, чем ASTM E3265, особенно при имитации высокоскоростных режимов. При выборе СОЖ для новой линии с высокоскоростной обработкой рекомендуется запросить именно эти данные - они дают более реалистичную картину поведения жидкости в системе конкретного типа оборудования.
Практические решения: от профилактики до замены жидкости
Регулярный контроль и техническое обслуживание
Пена часто возникает из-за недостатка внимания к системе охлаждения. Простые меры профилактики предотвращают большинство проблем:
Еженедельное измерение концентрации рефрактометром и доведение ее к норме разбавлением или доливом концентрата.
Ежедневная визуальная проверка уровня жидкости в резервуаре - он не должен быть ниже половины объема ванны.
Еженедельное измерение уровня трамп-ойла специальным прибором или набором; если уровень выше 1–2%, проводится очистка.
Ежемесячное измерение жесткости воды в системе разбавления; если жесткость изменилась, ее корректируют.
Ежеквартальный микробиологический анализ больших систем с долгим сроком хранения жидкости.
Эти меры стоят недорого в сравнении с затратами на устранение последствий пены: переделка брака, ремонт оборудования, остановка производства.
Оптимизация гидравлической системы
Если диагностика показала, что воду, концентрацию и загрязнения удалось привести в норму, но пена все еще присутствует, следует заняться гидравликой:
Переориентировать форсунки так, чтобы струя попадала не в центр ванны, а по касательной к поверхности жидкости или под углом, минимизирующим волнообразование.
Проверить давление в системе подачи - оно не должно быть чрезмерным (обычно 0,5–2 МПа для универсальной обработки).
Устранить водопады в возвратных каналах: линии возврата должны опускаться ниже уровня жидкости или выводить через погруженные в жидкость трубки.
Очистить форсунки от засоров и заменить деформированные.
Убедиться, что воздухозаборные отверстия в системе не засорены.
Часто правильное расположение форсунок и устранение водопадов снижают пенообразование даже больше, чем добавление антипенных присадок.
Выбор СОЖ с учетом склонности к пенообразованию
Если все вышеперечисленные шаги не привели к результату, имеет смысл пересмотреть выбор самой жидкости. На рынке существуют:
Минеральные СОЖ - универсальны, но при контакте с водой менее устойчивы к пенообразованию, чем синтетические.
Полусинтетические СОЖ - сочетают стабильность синтетических жидкостей с приемлемой стоимостью и, при правильной рецептуре, имеют низкий потенциал пенообразования. Многие современные линии фасовки, сборки и обработки столов используют именно полусинтетику, потому что она предсказуемо работает при высоких скоростях.
Синтетические (искусственные) СОЖ - имеют наилучшие дегазирующие свойства, но дороже и требуют более тщательного подбора воды.
При переходе на новую жидкость закупщик должен проверить, есть ли у производителя данные по тестированию этой жидкости при условиях, близких к реальным режимам работы оборудования. Поставщик должен гарантировать, что СОЖ прошла испытания по ASTM E3265 или аналогичным стандартам.
Частые ошибки при борьбе с пеной
Заблуждение первое: «Дополнительная антипенная присадка решит проблему»
Это самое распространенное заблуждение. Инженеры добавляют антипенную присадку, пена на время уменьшается, но через несколько дней возвращается - потому что корневая причина не была устранена. Если проблема в мягкой воде, трамп-ойле или завышенной концентрации, антипенная присадка даст только временный эффект. Более того, избыток дефоамера может ухудшить смазывающие свойства жидкости и привести к ее окислению.
Заблуждение второе: «Если пенится, значит жидкость плохая»
На практике пена часто возникает при использовании качественной жидкости в неправильной системе или с нарушением условий применения. Современное высокоскоростное оборудование само по себе более склонно к пенообразованию, чем старое, потому что работает при более высоких давлениях и скоростях потока. Это не означает, что жидкость бракована.
Заблуждение третье: «Мягкая вода всегда безопаснее»
Многие предполагают, что чистая, мягкая вода лучше для производства. На самом деле слишком мягкая вода (менее 50 мг/л CaCO₃) усиливает пенообразование. Оптимальная жесткость находится в диапазоне 75–150 ppm, и это не означает, что вода грязная - это означает, что она содержит нужное количество минералов.
Заблуждение четвертое: «Высокая концентрация улучшит охлаждение»
Увеличение концентрации выше рекомендованной нормы (обычно 5–8%) приводит к усилению пены, ускоренному окислению жидкости, повышению вязкости и, парадоксально, ухудшению охлаждающих свойств. Рабочая концентрация выбирается производителем с учетом баланса всех свойств, включая склонность к пенообразованию.
Часто задаваемые вопросы
Почему СОЖ сильно пенится при новой установке, хотя раньше этого не было?
Новое оборудование часто работает при более высоких скоростях и давлениях, чем старое, что автоматически повышает риск пенообразования. Кроме того, чистая новая система может содержать заводской масляный налет или остатки консервирующих веществ. Рекомендуется провести промывку системы, проверить качество воды и убедиться, что концентрация СОЖ находится в норме.
Как убрать пену СОЖ, если диагностика не выявила явных проблем?
Пена может накапливаться в уголках ванны и при циркуляции вспениваться заново даже после устранения основной причины. В этом случае помогает увеличение времени отстоя жидкости - пусть система работает без подачи жидкости на инструмент 10–15 минут, пока пузырьки не выйдут. Также проверьте, нет ли микробиологического загрязнения, которое может скрыто вырабатывать стабилизирующие пену вещества.
Можно ли смешивать две разные СОЖ, если одна дает пену, а другая нет?
Нет, это опасно. Разные СОЖ часто несовместимы в химическом отношении - компоненты одной жидкости могут выпасть в осадок, взаимодействуя с компонентами другой. Результат - еще более интенсивное пенообразование, расслоение и деградация обеих жидкостей. Если нужна замена, проводится полная промывка системы.
Как часто нужно добавлять антипенную присадку?
Если антипенная присадка добавляется регулярно (раз в неделю или чаще), это признак того, что дефоамер теряется через фильтрацию или истощается из-за окисления. Это сигнал к пересмотру других параметров: качества воды, концентрации, наличия загрязнений. Частое добавление присадки часто маскирует более серьезные проблемы.
Может ли пена образоваться из-за бактерий?
Да, бактериальное загрязнение часто приводит к пене. Микробы вырабатывают биосурфактанты, которые стабилизируют пузырьки воздуха. Кроме того, продукты метаболизма бактерий могут нарушить баланс деаэрирующих компонентов СОЖ. Профилактика включает контроль влажности в резервуаре, своевременное удаление трамп-ойла (питательной среды для микробов) и ежеквартальный микробиологический анализ.
Заключение
Пенообразование в системах циркуляции СОЖ при высокоскоростной обработке - это не случайное явление, а результат сочетания механических и химических факторов. Попытка «лечить» пену только добавлением антипенной присадки редко приводит к успеху, потому что адресует симптом, а не причину. Подлинно эффективный подход требует комплексной диагностики: проверки качества воды (особенно жесткости), контроля концентрации СОЖ, измерения уровня трамп-ойла, визуальной оценки гидравлики системы и микробиологического анализа при необходимости.
На производствах, которые последовательно применяют этот алгоритм, пена либо исчезает полностью, либо сокращается до допустимого уровня без смены самой жидкости. Для новых линий с высокоскоростной обработкой рекомендуется сразу выбирать СОЖ, прошедшие испытания на низкое пенообразование по ASTM E3265, и проводить регулярное техническое обслуживание системы охлаждения. Это обеспечит стабильное качество обработки, продлит срок службы жидкости и снизит затраты на внеплановое обслуживание оборудования.
