Подшипники фасовочного оборудования работают в зоне риска случайного контакта с пищевыми продуктами. Это значит, что обычная промышленная смазка здесь неприемлема: нужна смазка с допуском NSF H1, которая разрешена для следового загрязнения до 10 ppm (0,001%) и соответствует требованиям FDA/21 CFR 178.3570. Однако сам по себе пищевой допуск - это только один из критериев выбора. Статья объясняет, как подобрать смазку H1 для подшипников, учитывая температурные режимы, водостойкость, нагрузки и скорость вращения, чтобы избежать вымывания, фреттинга и преждевременного износа узлов.
Закупщики и инженеры часто считают, что любая H1-смазка подходит для подшипников. На самом деле выбор требует анализа технического листа: класса NLGI, типа загустителя, вязкости базового масла, корозионной защиты и совместимости с уже используемыми составами. Мы разберемся, на что смотреть при выборе, какие ошибки совершают при закупке, и как правильно применять пищевые смазки на производстве.
Что означает допуск NSF H1 и чем он отличается от других классов
NSF H1 - это класс смазок для пищевого оборудования, где возможен случайный контакт с продуктом.
Ключевое слово - случайный: это означает технически неизбежное следовое загрязнение на уровне до 10 ppm. Такие смазки содержат только разрешенные ингредиенты: минеральное или синтетическое базовое масло, присадки для защиты от окисления и коррозии, и загуститель (часто алюминиевый комплекс).
Почему важен именно H1? На фасовочных линиях подшипники часто располагаются рядом с открытым продуктом, в зоне вращающихся деталей. Даже при герметичных уплотнениях возможна микротечь смазки. H1-статус гарантирует, что если капля попадет в продукт, она не вызовет проблем со здоровьем потребителя благодаря согласованности со стандартами FDA и NSF.
Не путай H1 с H2 и H3. H2 - для зон без контакта с пищей (например, для редукторов на складе). H3 - для прямого контакта с пищей (разделительные агенты для форм и разливных машин). На подшипниках фасовочного оборудования в условиях санитарной мойки и близости к продукту нужен именно H1.

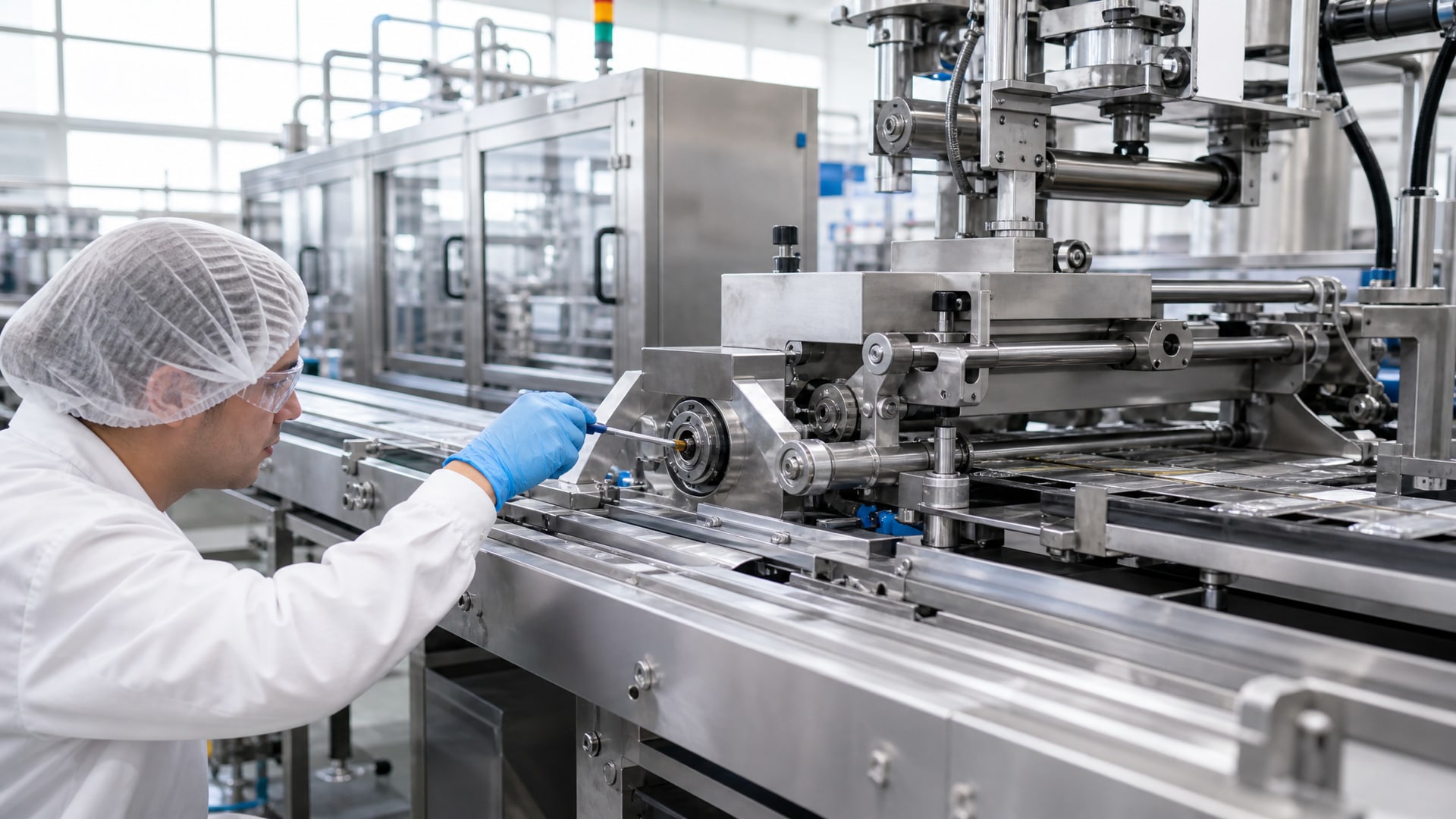

Где на фасовочном оборудовании требуется смазка с пищевым допуском
На линиях фасовки пищевых продуктов подшипники находятся в нескольких критичных зонах.
Во-первых, это подшипники упаковочных головок и заполняющих механизмов, расположенные в непосредственной близости от открытого продукта. Во-вторых, подшипники направляющих и скользящих узлов столов конвейеров, где есть возможность контаминации при падении частиц или разлива. В-третьих, опорные подшипники элеваторов и вертикальных транспортеров, через которые проходит сыпучий продукт или жидкие субстанции.
Если оборудование находится в цехе с регулярной влажной уборкой (washdown), риск контакта увеличивается: частички продукта и моющий раствор могут попадать на уплотнения и через них проникать в подшипник. Это означает, что выбранная H1-смазка должна быть не только разрешена по составу, но и устойчива к вымыванию.
На большинстве участков, где работают с готовыми продуктами, мукой, сахаром или жидкостями, закупщики обязаны требовать от поставщиков оборудования документов, подтверждающих, что все смазки соответствуют NSF H1 или имеют соответствующие регистрационные номера. Это - часть системы ХАССП и санитарных стандартов.
Как выбрать пищевую смазку: основные критерии
Выбор H1-смазки для подшипников начинается с анализа режима работы узла.
Нужно ответить на пять вопросов: какова температура в зоне работы, каковы радиальная и осевая нагрузки, какова частота вращения, насколько влажна среда, как часто нужна перезаливка смазки.
Температурный диапазон. Большинство стандартных H1-смазок работают в диапазоне −20°C...+140°C. Это подходит для комнатных условий цеха и слабонагретых узлов. Однако на некоторых участках (например, рядом с тепловой обработкой или упаковкой горячего продукта) подшипники могут работать при 160–180°C. В этом случае нужна специальная высокотемпературная H1-смазка, разработанная именно для таких режимов. Проверь верхний предел в техническом листе и убедись, что он соответствует реальной температуре подшипника, а не только окружающего воздуха.
Нагрузка и скорость. Легкие и среднегруженные подшипники (например, на направляющих столов) часто смазывают NLGI 2 или даже более мягкими классами. Высоконагруженные узлы (в редукторах, муфтах) требуют более густой смазки с усиленной водостойкостью и коррозионной защитой. Если подшипник вращается с высокой частотой, смазка должна быть текучей, чтобы не создавать сопротивление и не выделять избыточное тепло.
Водостойкость и вымываемость. На участках с мойкой - это главный критерий. Смазка должна иметь высокую адгезию (то есть "прилипать" к поверхности подшипника) и не смываться струей воды или горячего раствора за несколько часов работы. Обрати внимание на показатель стойкости к вымыванию в TDS; он часто выражается в процентах потери смазки после испытания или временем удержания смазки на поверхности.
Совместимость с уплотнениями. Резиновые сальники, которыми герметизированы подшипники, могут разбухать или твердеть в зависимости от состава смазки. Если уплотнения уже установлены, перед закупкой новой смазки уточни у производителя подшипника или уплотнения, совместима ли она с резиной. Неправильный выбор приведет к течи и внезапному выходу из строя.
Интервалы повторной смазки. На фасовочных линиях с частой влажной уборкой смазку нужно переносить чаще, чем на сухих участках. Техлист должен содержать рекомендацию по интервалу перезаливки или долива. Обычно это 1–3 месяца для подшипников в мокрых зонах и 6–12 месяцев для сухих участков. Не полагайся на глаз: соблюдай регламент, указанный производителем смазки.
Как читать технический лист H1-смазки и не ошибиться

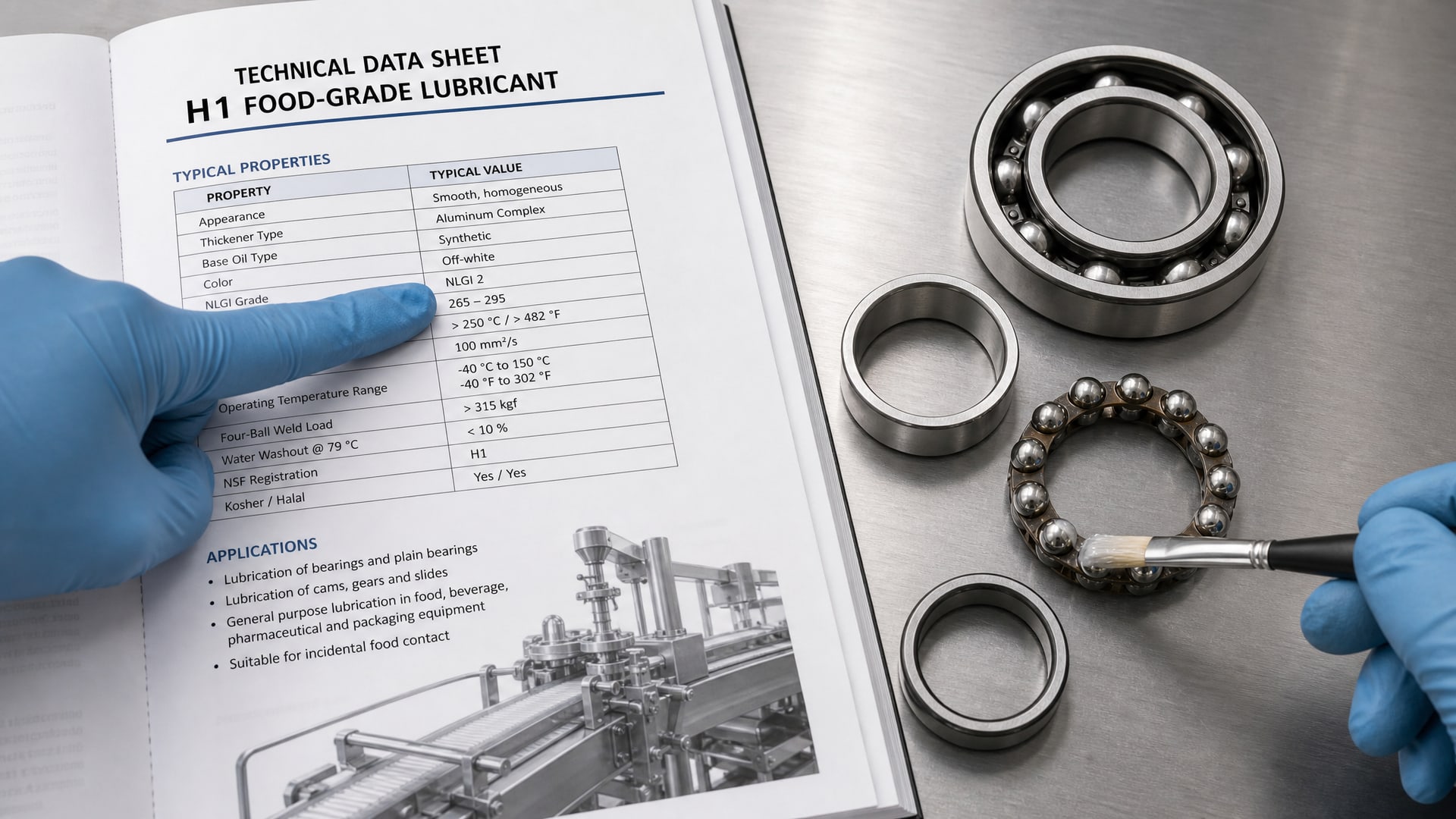

Перед закупкой смазки для подшипников получи от поставщика полный технический лист (TDS).
Вот на что нужно обратить внимание.
Класс NLGI. Это числовой код консистенции смазки. NLGI 2 - самый распространенный класс для подшипников; он достаточно густой, чтобы держаться на место, но текучий, чтобы не создавать сопротивление. NLGI 1 встречается для централизованных систем смазки и высокоскоростных подшипников. NLGI 3 и выше - для неподвижных узлов, редко применяются на фасовочном оборудовании. Убедись, что выбранный класс соответствует рекомендации производителя подшипника.
Базовое масло и вязкость. Техлист должен указывать, на какой основе сделана смазка (минеральное масло, синтетическое, полусинтетическое) и вязкость базового масла (обычно ISO VG 32, 46 или 68). Более вязкое масло лучше держит нагрузку, но хуже текучесть при низких температурах. На фасовочном оборудовании часто используют ISO VG 32 или 46 - оптимальный компромисс.
Загуститель. В H1-смазках обычно применяют алюминиевый комплекс (aluminium complex soap). Это стабильный, проверенный загуститель с хорошей водостойкостью. Некоторые производители используют специальные синтетические загустители. Важно: никогда не смешивай смазки с разными загустителями на одном узле, так как это может разрушить консистенцию и вывести смазку из строя.
Допуски и регистрации. В TDS должна быть запись о регистрации NSF H1 с номером сертификата. Кроме того, там могут быть ссылки на соответствие FDA/21 CFR 178.3570. Если этих пунктов нет, это не подтвержденная H1-смазка, и ее нельзя использовать на оборудовании в пищевой промышленности.
Диапазон рабочих температур. Указывается в виде "-20°C…+140°C" или аналогично. Это гарантированный производителем диапазон, в котором смазка сохраняет свои свойства. Если реальная температура подшипника выходит за пределы этого диапазона, смазка быстро окисляется или становится неработоспособной.
Коррозионная защита и антиоксиданты. На участках с влажностью и соляными растворами (например, в ледяных камерах или при обработке копченостей) нужна смазка с усиленной антикоррозионной присадкой. Техлист должен содержать информацию о стойкости к ржавчине (ASTM D1264 или D4170) и окислению (ASTM D942 или TOST).
Вымываемость. Для мокрых зон - критический параметр. В TDS это может быть обозначено как "washout resistance", "water resistance" или процент потери смазки после испытания. Чем выше процент удержания (например, 95%), тем лучше смазка держится при мойке.
Если в техлисте не указано хотя бы половины из этих пунктов, попроси дополнительную информацию у поставщика или выбери другой продукт. Неполная документация - признак того, что производитель не разработал смазку специально для пищевой промышленности.
Проблемы при выборе и как их избежать
Проблема: смешивание разных загустителей.
На линии уже работает одна H1-смазка, пришлось закупить другую из-за прерывистого поставщика. Инженер смешал старую смазку с новой на подшипнике. Через месяц узел вышел из строя: консистенция нарушена, смазка вышла из зазора. Решение: перед переходом на новую марку согласуй совместимость загустителя с техподдержкой поставщика или замени всю старую смазку при переходе.
Проблема: ориентация только на допуск H1, без анализа режима. Закупили дешевую H1-смазку NLGI 3 для подшипников, которые вращаются с высокой частотой (например, в упаковочной головке). Смазка создала сопротивление, подшипник перегрелся и заклинил. Решение: всегда уточняй у производителя подшипника рекомендуемый NLGI и режим работы; H1 - это только про допуск, а не про консистенцию.
Проблема: закупка без учета влажности и мойки. На участке с ежедневной влажной уборкой установили обычную H1-смазку, которая была хороша для сухого склада. За 2 недели смазка вымылась, подшипник заржавел. Решение: если оборудование находится в зоне washdown, специально указывай в спецификации требование к водостойкости и стойкости к вымыванию; выбирай смазки с высокой адгезией.
Проблема: выбор по цене, без проверки температурного диапазона. Самая дешевая H1-смазка рассчитана на −20…+120°C. На участке упаковки горячей продукции температура в зоне подшипника поднялась до 150°C. Смазка деградировала, потеряла консистенцию, подшипник начал издавать шум. Решение: всегда уточняй реальную максимальную температуру в зоне, а не температуру воздуха, и выбирай смазку с запасом 10–20°C выше расчетной.
Проблема: предположение, что H1 работает везде одинаково. На сухом конвейере и в мокрой зоне установили одну и ту же смазку. На сухом участке она забилась пылью и загустела, на мокром - быстро вымылась. Решение: используй разные H1-смазки для разных условий, согласно рекомендациям производителя оборудования. На фасовочных линиях часто нужны минимум две марки: одна для мокрых зон, другая для сухих.
Где на фасовочном оборудовании применяют H1-смазки: практический взгляд
Фасовочное оборудование - это не один аппарат, а комплекс узлов, требующих разных подходов к смазке.
Рассмотрим основные участки.
Упаковочные головки и заполняющие механизмы. Здесь подшипники вращаются с высокой частотой (50–500 оборотов в минуту) и находятся в 30–50 см от открытого продукта. Риск контаминации высокий, поэтому H1 обязателен. Обычно выбирают NLGI 2 с рабочим диапазоном −20…+140°C. Интервал перезаливки -1–2 месяца.

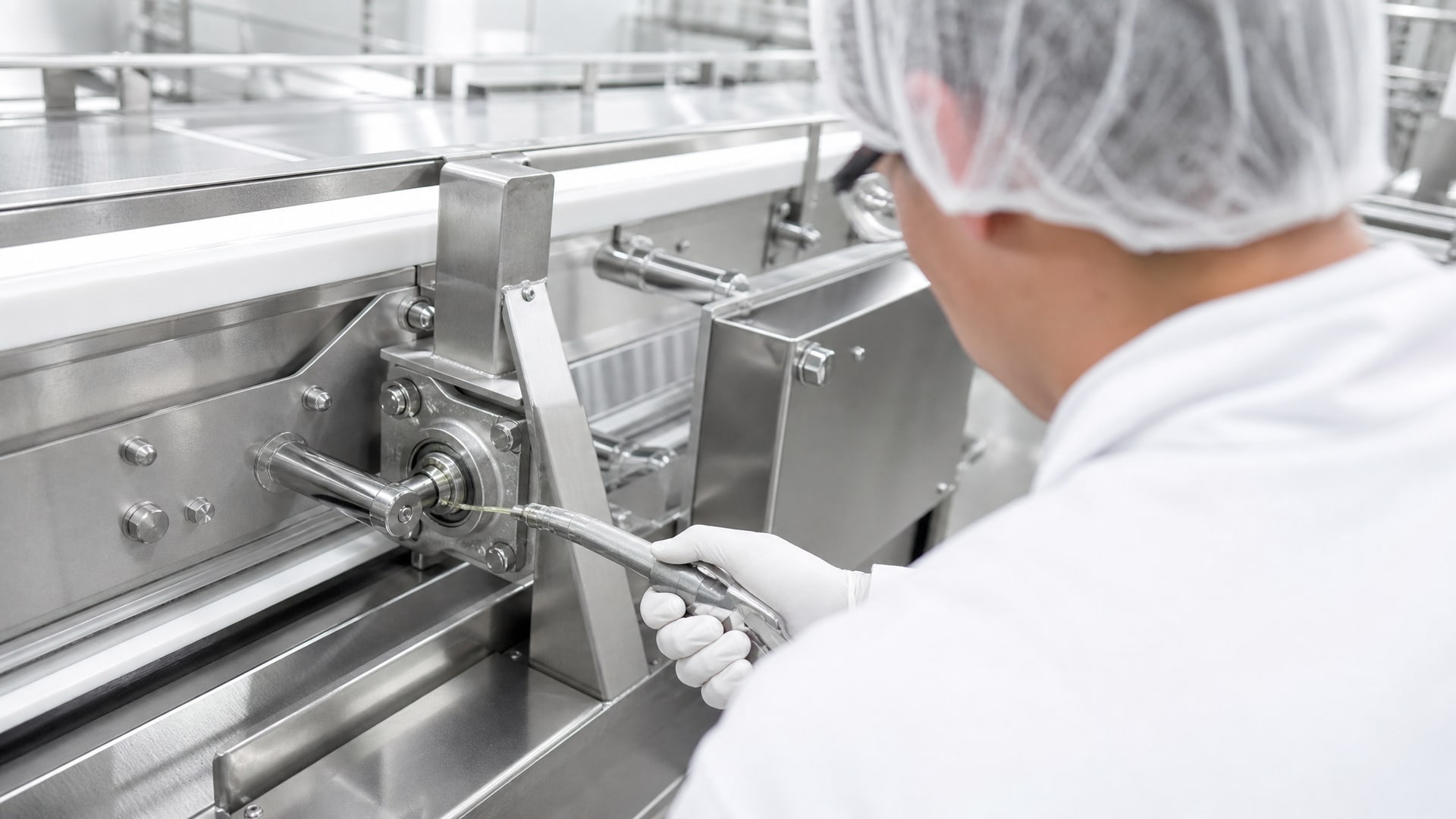

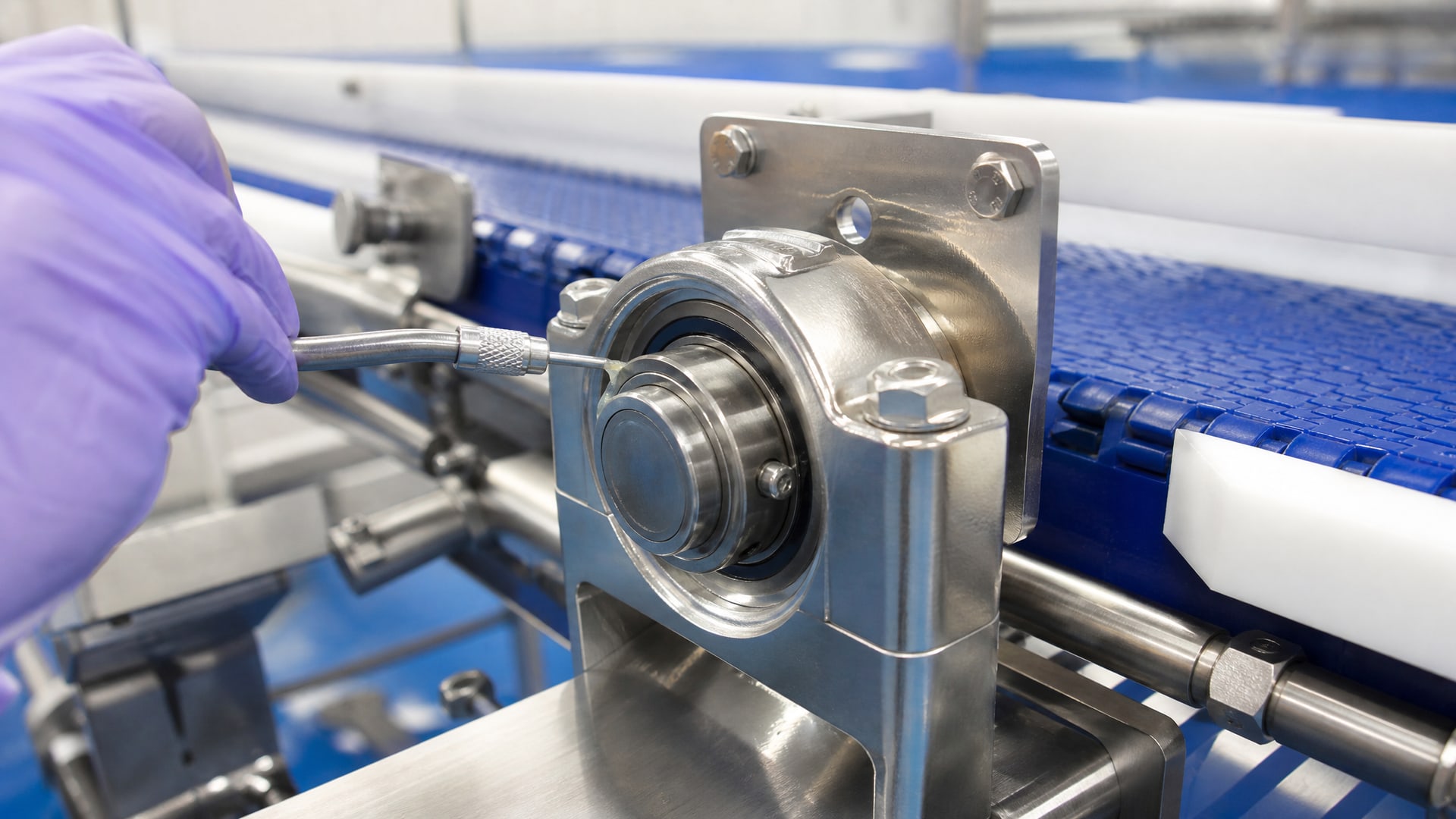

Конвейерные направляющие и скользящие узлы. На столах и направляющих линии подшипники движутся относительно медленно, но регулярно подвергаются мойке. Здесь нужна H1-смазка с высокой водостойкостью (не менее 90% удержания после мойки). NLGI 2 или даже 1 (для централизованной подачи). Интервал -2–4 недели на мокрых участках.
Редукторы и муфты рядом с открытой зоной. Если редуктор находится на расстоянии 1–2 м от линии упаковки, в спецификацию оборудования часто входит требование использовать масло с допуском H2 (не контакт, но рядом). Однако на современных автоматических линиях редукторы все чаще герметизируют или размещают отдельно, чтобы не усложнять выбор смазочных материалов.
Вертикальные транспортеры и элеваторы. На участках, где сыпучий продукт или жидкость поднимается по цепи или винту, подшипники работают в условиях повышенной запыленности и влажности одновременно. Требуется H1 с хорошей коррозионной защитой и способностью вытеснять влагу из зазоров. NLGI 2–3, в зависимости от нагрузки.
На практике чаще всего подшипники фасовочных линий работают при комнатной температуре (18–25°C) или слегка повышенной (до 50–60°C при работе рядом с тепловой обработкой). Стандартная H1-смазка NLGI 2 на основе минерального масла ISO VG 32–46 справляется с большинством задач. Исключение - участки с очень высокой температурой (выше 100°C) или очень низкой (ниже 0°C), где требуются специальные составы.
Что происходит, если выбрать не ту смазку
Неправильный выбор смазки приводит к конкретным поломкам и простоям.
Рассмотрим типичные сценарии.
Если смазка вымылась за несколько дней: подшипник потерял защиту, начался фреттинг (микросдвиги соприкасающихся поверхностей), возникает износ и ржавчина. Через 1–2 недели подшипник начинает издавать шум, еще через 2–3 дня заклинивает. При срочной замене нужно заменить не только смазку, но часто и сам подшипник (если до этого работал на "сухую").
Если смазка слишком густая (например, NLGI 3 вместо NLGI 2 в высокоскоростном узле): она создает сопротивление, подшипник перегревается, окружающая температура поднимается на 20–40°C сверх нормы. Смазка быстро деградирует, теряет консистенцию, стекает из зазора. Вибрация и шум увеличиваются. За месяц такой работы подшипник может полностью выйти из строя.
Если смазка несовместима с уплотнением (например, синтетическая смазка на резиновых сальниках): сальник разбухает или твердеет, теряет герметичность. В подшипник попадает вода, пыль, частицы продукта. Коррозия прогрессирует быстро, внутренние кольца подшипника ржавеют, образуются раковины. За 3–4 недели подшипник становится неработоспособным.
Если смешать разные загустители на подшипнике: смазка разделяется на фракции, консистенция нарушается, часть вытекает, часть загустевает. Узел работает на половину загрузки, вибрирует, издает шум. Цепная реакция затрагивает соседние узлы.
Все эти ситуации можно предотвратить тщательным выбором и соблюдением регламента обслуживания. Проверка технического листа перед закупкой занимает 15 минут, а переделка линии после отказа подшипника - неделю и сотни тысяч рублей убытков.
Как не ошибиться при внедрении новой H1-смазки на линию
Если нужно перейти с одной H1-смазки на другую (из-за смены поставщика, улучшения свойств или расширения производства), требуется правильный переход.
Вот пошаговый процесс.
Шаг 1: Проверка совместимости. Получи техлисты обеих смазок и сравни загустители. Если загустители одного типа (например, оба алюминиевый комплекс), переход проще. Если разные, нужно полностью менять смазку на всех узлах, а не доливать новую к старой.
Шаг 2: Испытание на тестовых узлах. Выбери 2–3 подшипника на низкокритичных участках (например, на направляющих, а не в упаковочной головке) и замени на них смазку новой марки. Проработай 2–4 недели в штатном режиме, проверяй температуру, вибрацию, запах (признак окисления).
Шаг 3: Проверка совместимости с уплотнениями. После испытания разбери тестовый подшипник, осмотри уплотнения. Если сальник не разбух, не затвердел и не течет, совместимость подтверждена.
Шаг 4: Полная замена на линии. Начни с сухих участков (где меньше загрязнений), затем переходи на мокрые зоны. На каждом узле вычисти старую смазку максимально полно, протрите детали чистой ветошью (не мойте водой!), заложите новую смазку.
Шаг 5: Документирование. Отметь в журнале обслуживания дату смены смазки, марку, партию и причину. Это поможет отследить, если возникнут проблемы.
Если новая смазка показала себя хорошо в течение месяца, можно считать переход успешным. Не спеши: несколько дополнительных недель испытаний предотвращают аварийные остановки на полном ходу.
Для подшипников в высокотемпературных зонах
На участках упаковки горячих продуктов или рядом с печами и парогенераторами подшипники работают при 80–160°C.
Обычная H1-смазка деградирует, поэтому нужны специальные высокотемпературные составы. Такие смазки содержат усиленный пакет антиоксидантов и часто используют синтетическое базовое масло вместо минерального. Рабочий диапазон может доходить до 160–180°C. В случае, если подшипники подвергаются воздействию воды или пара в сочетании с высокой температурой, оптимальным выбором станет водостойкая многоцелевая смазка EFELE MG-292 с допуском NSF H1, разработанная для высоконагруженных узлов трения пищевого оборудования. Интервалы перезаливки таких смазок часто короче (1 месяц вместо 3), так как смазка быстрее окисляется.
Часто задаваемые вопросы
Можно ли использовать обычную смазку для подшипников, если ее смешать с небольшим количеством пищевого масла?
Нет. Самостоятельное смешивание подрывает весь контроль качества и теряется официальный допуск NSF H1. Пищевое масло и промышленная смазка работают на разных базах, имеют разные загустители; смешивание нарушит консистенцию и вызовет вытекание. Используй только сертифицированные H1-смазки.
Почему смазка вымывается из подшипников за 2 недели, если поставщик обещал 3 месяца?
Это может произойти из-за неправильного подбора NLGI или низкой адгезии смазки именно к вашему оборудованию. Также важна техника нанесения: если смазку наносят слишком много или неправильно, часть вытекает при мойке. Проверьте регламент обслуживания в техдокументации оборудования и согласуйте его со спецификацией смазки.
Является ли класс NLGI 2 универсальным решением для всех подшипников на фасовочной линии?
NLGI 2 - наиболее распространенный для подшипников, но не универсальный. При низких температурах (ниже 0°C) может потребоваться NLGI 1 или специальный состав. На центрльных системах смазки применяют NLGI 0 или 00. На неподвижных или редко вращающихся узлах может быть NLGI 3. Всегда уточняй рекомендацию производителя подшипника.
Что означает 10 ppm в описании H1, и насколько это критично?
10 ppm (parts per million, или 0,001%) - это максимально допустимая концентрация смазки в пищевом продукте в случае попадания. Это микроскопическое количество, которое не причинит вреда при случайной контаминации. Это не означает, что смазка может намеренно контактировать с едой - H1 защищает только от следового загрязнения.
Нужно ли менять смазку в подшипниках после каждой санитарной мойки?
Не всегда. Если смазка имеет высокую адгезию и стойкость к вымыванию (не менее 90%), она остается на месте после одной мойки. Однако при ежедневной мойке интервал перезаливки сокращается с 3 месяцев до 2–4 недель. Обычно выполняют долив, а не полную замену; при доливе убирают видимые излишки и закладывают свежую смазку тонким слоем.
Заключение
Выбор пищевой смазки H1 для подшипников фасовочного оборудования - это не только наличие сертификата NSF, но и тщательный анализ режима работы, среды, совместимости и регламента обслуживания. Ошибка в выборе приводит к вымыванию, фреттингу, коррозии и отказу подшипника за недели. Правильный выбор обеспечивает надежную работу оборудования 6–12 месяцев и минимизирует простои.
Чтобы не ошибиться, проверь в техническом листе пять ключевых пунктов: регистрацию NSF H1, класс NLGI, рабочий диапазон температур, водостойкость и совместимость с уплотнениями подшипников. Согласуй выбор со спецификацией производителя оборудования и никогда не смешивай смазки с разными загустителями на одном узле. На участках с влажной уборкой отдай приоритет водостойкости и адгезии, а не цене. Первый шаг - получить техлист нужной смазки, сравнить его со спецификацией вашего оборудования и провести испытание на 1–2 тестовых подшипниках перед полным переходом на линии.
