Прилипание смазки к поверхности работающего оборудования - проблема, которая касается машиностроения, обработки материалов и горнодобывающей промышленности. Когда смазочный материал прилипает к краске или защитному покрытию вместо того, чтобы обеспечивать скольжение, результат двойной: теряется смазывающий эффект и возникают потери производительности. В центре этой задачи лежит понимание адгезии - сцепления разнородных поверхностей на молекулярном уровне и контроль этого сцепления через антиадгезионные покрытия.
Статья разберет, как работают антиадгезионные свойства промышленных покрытий, почему совместимость смазок с лакокрасочными материалами критична для практического результата, и какие стандарты используются для оценки защиты от прилипания. Материал адресован инженерам, закупщикам и техническим специалистам, выбирающим решение для оборудования, где налипание снижает эффективность или требует частой очистки.
Что такое адгезия и антиадгезионные свойства
Адгезия - это сцепление разнородных твердых или жидких тел, обусловленное межмолекулярным взаимодействием в поверхностном слое.
На практике адгезионная прочность выражается через усилие отрыва, отнесенное к единице площади (измеряется в МПа).
Когда смазка или грязь прилипает к окрашенной или защищенной поверхности, это означает, что адгезия между загрязнением и покрытием превышает желаемую. Антиадгезионные покрытия - это материалы, которые препятствуют контакту поверхностей или ослабляют молекулярное сцепление. Результат: улучшение скольжения, снижение налипания и облегчение очистки оборудования.
Типичные антиадгезионные материалы включают фторопласты, полиолефины, кремнийорганические полимеры и некоторые специальные лаки. Кремнийорганические термостойкие лаки (КО-919 и КО-921) и гидрофобизирующие жидкости (ГКЖ-94, АМСР-3) демонстрируют выраженный антиадгезионный эффект и рекомендуются для форм и покрытий в условиях, где требуется предотвращение налипания.
Нанесение смазки поверх краски: совместимость и требования
Нанесение смазки на окрашенную поверхность - частая задача в промышленности.
При этом необходимо учитывать две главные характеристики: адгезию покрытия (краски) к металлу и антиадгезионные свойства финального слоя (смазка + краска вместе).
Часто возникает заблуждение, что достаточно выбрать максимально «скользкую» смазку. На самом деле, совместимость зависит от химической природы конкретного ЛКМ, температуры эксплуатации, влажности и других внешних факторов. Краевой угол смачивания (мера гидрофобности) - полезный показатель, но недостаточный для прогноза поведения в реальных условиях.
Например, в эксперименте с антиадгезионными смазками наименьший краевой угол воды показала одна из разработанных составов, однако для практического применения в формовании пластмасс большее число съемов без повреждения поверхности обеспечивали специализированные компоненты. Это подтверждает: выбор смазки, совместимой с краской, требует испытаний в условиях, близких к вашему производству.
Адгезия покрытия к основанию и долговечность защиты
Парадокс антиадгезионных покрытий: слой, предотвращающий прилипание рабочей среды (смазки, грязи, материала), не должен слабо прилипать к самому металлу.
Исследования промышленного оборудования показывают, что адгезия антиадгезионного покрытия к металлической поверхности должна быть не менее 20 МПа, иначе покрытие деградирует и отслаивается.
Одновременно с этим требованием в практике выдвигаются характеристики износостойкости (1–5)×10 кг/м²·м, эластичности (1–2 мм) и ударной прочности (не менее 5 Дж). То есть антиадгезионный эффект достигается не ценой хрупкости, а сочетанием направленных свойств: твердость и упругость внутри слоя, низкая поверхностная энергия снаружи.
Промышленные примеры подтверждают это. Лакокрасочные покрытия (ЭКС-К, КЭН, ЭПАН) на транспортном оборудовании предотвращали полное прилипание вскрышных пород и в 2 раза снижали примерзание материала. Графитопластовые покрытия полностью предотвращали зависание угля, что позволило увеличить пропускную способность бункера на 33%, при расчетном сроке службы 10 лет.
Стандарты и методы контроля адгезии

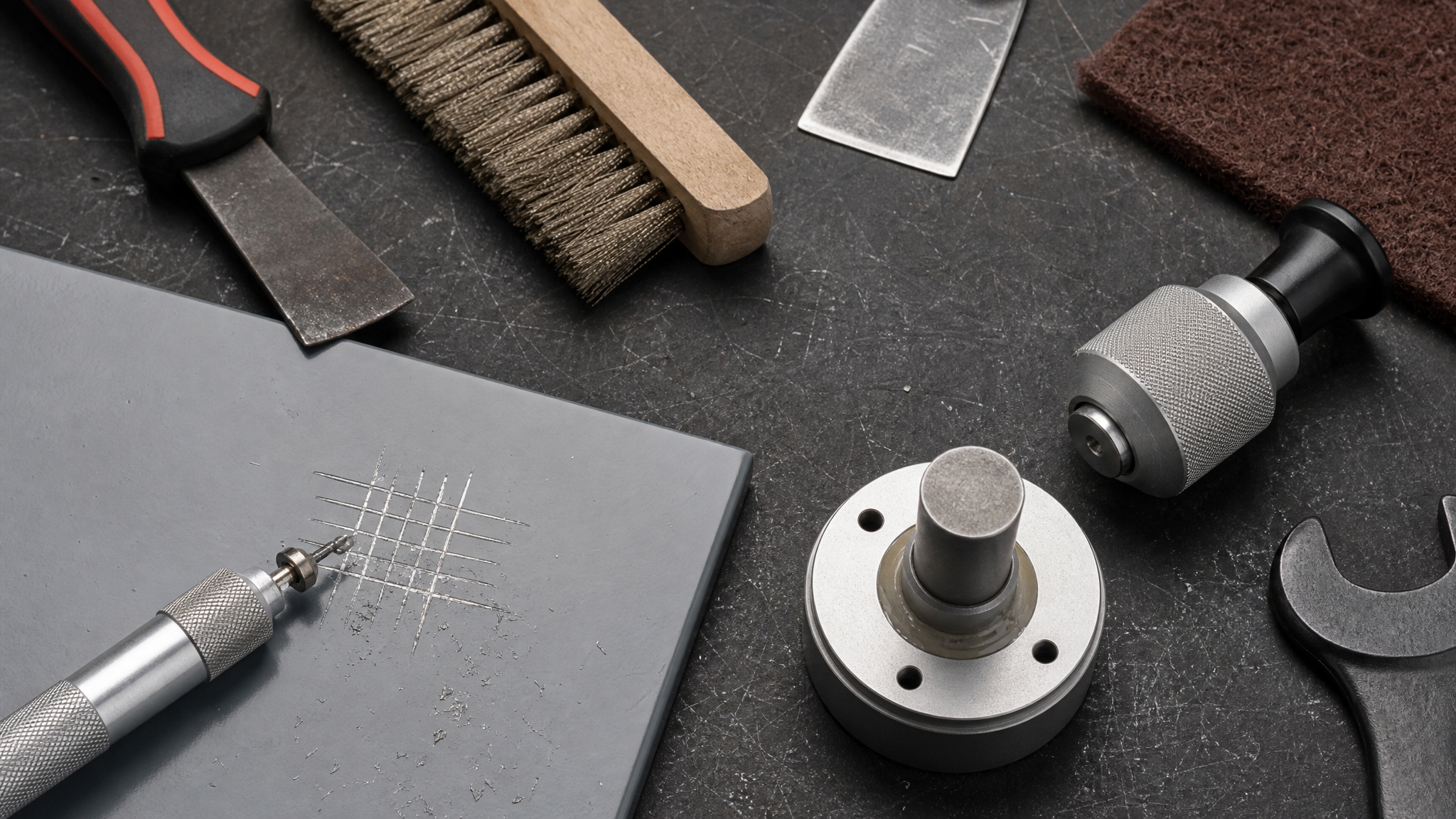

Для оценки адгезии покрытий к подложке применяются стандартизованные методы.
Наиболее распространенные:
ГОСТ 15140-78 - методика оценки прочности сцепления на предмет решетчатых надрезов;
ISO 2409 - аналогичный международный стандарт сетки надрезов;
ISO 4624 и ASTM D 4541 - испытания на прямой отрыв (pull-off), дающие точное значение адгезионной прочности в МПа;
ASTM D 3359-B - альтернативная методика решетчатых надрезов;
ASTM D 3002 - тесты на отрыв для оценки сцепления материалов.
Выбор метода зависит от типа покрытия и условий эксплуатации. Для жестких промышленных покрытий (полимерные, графитопластовые) обычно используют сочетание испытаний на прямой отрыв (для получения численного результата в МПа) и испытаний на удар с последующей визуальной оценкой целостности.
Факторы, влияющие на эффективность антиадгезионных свойств
Ни одно антиадгезионное покрытие не работает одинаково во всех условиях.
Эффективность защиты от прилипания смазки зависит от набора факторов:
Температура и влажность. При повышении температуры молекулярная активность растет, и контакт между смазкой и поверхностью может усилиться. Высокая влажность способна нарушить адгезию даже хорошего гидрофобного слоя, если влага проникает в поры.
Электростатическая заряженность. В условиях с пыльными или полимерными материалами статический заряд может усилить налипание, преодолев эффект антиадгезионного слоя.
Химическая природа рабочей среды. Масла, смолы, загрязнители горных пород, пищевые компоненты - каждая группа веществ взаимодействует с покрытием по-разному. Универсального решения не существует.
Механические нагрузки и абразивность. Если рабочая среда содержит абразивные частицы, они могут способствовать механическому разрушению антиадгезионного слоя быстрее, чем адгезионные силы.
В практике это означает: при выборе смазки, совместимой с конкретным ЛКМ, необходимо провести пилотное испытание на оборудовании или в условиях, максимально приближенных к реальной эксплуатации.
Применение в условиях налипания: промышленный результат
Когда смазка наносится на ЛКМ, целью часто является одновременно снижение трения и предотвращение накопления загрязнений.
В случаях, когда требуется нанесение смазки поверх ЛКМ, важно выбирать продукты с хорошей адгезией к подложке, но при этом не обладающие чрезмерной липкостью, чтобы избежать накопления загрязнений и продавливания покрытия. Некоторые силиконовые смазки на основе полидиметилсилоксана и специальные полиольные составы показали надежность в этом применении, однако их выбор требует согласования со спецификацией конкретного ЛКМ производителя оборудования.
В горнодобывающей промышленности данные эффекты измеримы. Специализированные антиадгезионные композиции снижали прилипание глины в 2–4 раза, угля - в 3,5–9 раз. Для некоторых групп материалов (например, вскрышные породы в думпкарах) прилипание удавалось полностью предотвратить. Параллельно повышалась производительность: в одном из проектов пропускная способность оборудования возросла на 33%, а расчетный срок службы покрытия составил 10 лет при холодном способе нанесения.
Для предотвращения прилипания смазки к поверхности ЛКМ и обеспечения легкого скольжения рекомендуется использовать антифрикционные покрытия на основе ПТФЭ, такие как MODENGY PTFE-A20, которые улучшают скольжение и предотвращают прилипание в условиях умеренных нагрузок и температур до +60 °C.
Часто задаваемые вопросы
Может ли любая смазка наноситься поверх окрашенной поверхности?
Нет. Совместимость зависит от химического состава краски, температурного режима, влажности и типа загрязнения, которое может попасть на смазку. Прежде чем применять смазку на производстве, требуется проверка адгезии и антиадгезионного эффекта в условиях, максимально приближенных к реальной эксплуатации.
Что такое адгезия и как ее измеряют?
Адгезия - это молекулярное сцепление разнородных поверхностей. Измеряется адгезионная прочность: усилие, необходимое для отрыва одного материала от другого, отнесенное к единице площади. Единица - МПа. Стандартные методы: ГОСТ 15140-78, ISO 4624 (прямой отрыв), ASTM D 3359 (решетчатые надрезы).
Почему антиадгезионное покрытие должно иметь высокую адгезию к металлу?
Парадокс кажется только на первый взгляд. Если покрытие слабо держится на основании, оно быстро отслаивается и перестает защищать. Практические требования задают адгезию не менее 20 МПа к металлу. Антиадгезионный эффект достигается работой молекул на поверхности слоя, а не его отслаиванием.
На сколько процентов антиадгезионные покрытия снижают прилипание?
Результат зависит от конкретной среды и материала. В промышленных испытаниях снижение прилипания составило: для глины -2–4 раза (50–75%), для угля -3,5–9 раз (71–89%). В некоторых случаях при специализированных покрытиях прилипание полностью предотвращалось.
Какие материалы считаются антиадгезионными?
Наиболее эффективны фторсодержащие полимеры (фторопласты), полиолефины, кремнийорганические полимеры и кремнийорганические лаки (КО-919, КО-921). Дополнительно применяются гидрофобизирующие жидкости (ГКЖ-94, АМСР-3) и специальные композиции на их основе.
Заключение
Защита от прилипания смазки к окрашенной поверхности - задача, в которой совпадают три требования: низкая адгезия между загрязнением и финальным слоем, высокая адгезия самого покрытия к основанию и стабильность этого сцепления во всем диапазоне эксплуатационных условий. Универсального решения для всех типов ЛКМ и сред не существует; каждый выбор требует проверки совместимости конкретной смазки с конкретным покрытием.
Промышленная практика показывает: когда антиадгезионные свойства подобраны верно и соблюдены требования адгезии к основанию (не менее 20 МПа) и стойкости к механическим нагрузкам, результат измеряется в разы - от снижения налипания в 2–4 раза до полного его предотвращения. Следующий шаг для вашего предприятия: определить условия эксплуатации (температура, влажность, тип загрязнения, механические нагрузки), подобрать кандидатов на антиадгезионное покрытие и провести лабораторное испытание на адгезию (ГОСТ 15140-78 или ISO 4624) с последующим пилотным применением на участке оборудования.
