Геометрия детали - один из главных факторов, определяющих качество нанесения сухого смазочного покрытия и его долгосрочные характеристики в узле. От формы поверхности, шероховатости и наличия сложных переходов зависит не только толщина слоя, но и его адгезия, равномерность распределения и способность выполнять свою антифрикционную роль в условиях динамических нагрузок.
В этой статье разберемся, как микро- и макрогеометрия детали влияет на формирование смазочного покрытия, какие параметры поверхности оптимальны для нанесения, и почему использование универсального подхода без учета особенностей конкретной конструкции приводит к потере качества и ускоренному износу.
Связь шероховатости поверхности с толщиной и качеством слоя
Шероховатость поверхности - это не просто характеристика, которую указывают в чертеже.
Она прямо влияет на способность детали удерживать смазочный слой и определяет, какую толщину покрытия можно достичь без риска его разрушения.
Исследования показывают, что оптимальная шероховатость находится в диапазоне Ra 0,45–0,8 мкм. Именно при таких параметрах поверхность обеспечивает наибольшую толщину твердосмазочного покрытия, необходимую для эффективной защиты от износа и коррозии в условиях трения.
Однако заблуждение закупщиков и технологов в том, что якобы более грубая поверхность - это лучше для адгезии смазочного слоя. На практике увеличение шероховатости сверх оптимума приводит к уменьшению опорной площади контакта и к значительному ускорению износа детали в период приработки. Острые выступы микронеровностей становятся точками концентрации напряжений, где слой начинает шелушиться раньше.
Параллельно возникает еще одна проблема: если шероховатость слишком высокая, микронеровности пронизывают весь слой покрытия, и он теряет целостность. В результате смазочный материал находится не в виде сплошной защитной пленки, а в виде отдельных островков, что неэффективно.
Микрогеометрия и контроль адгезии
Для повышения адгезии применяют специальные методы подготовки: механическую очистку, обезжиривание, а при необходимости - фосфатирование или анодирование поверхности. Эти процедуры улучшают смачиваемость и химическое взаимодействие между основой и наносимым слоем.
Но даже при правильной подготовке, если микрогеометрия выбрана неправильно, адгезия останется слабой. Именно поэтому в технологии двухслойного твердосмазочного покрытия используется primer (нижний слой адгезива) - он компенсирует небольшие дефекты подготовки и обеспечивает механическое сцепление между основой и рабочим слоем.
Типовые толщины смазочного слоя: диапазоны и ограничения
Не существует универсальной толщины сухого смазочного покрытия, подходящей для всех случаев.
Толщина всегда выбирается под конкретный режим работы детали, и отклонение от рекомендованного диапазона - одна из главных причин преждевременного отказа.
Для твердосмазочных покрытий типовая толщина системы составляет 15–25 мкм. При этом верхний рабочий слой (topcoat) обычно находится в диапазоне 8–25 мкм, а нижний адгезивный слой (primer) занимает оставшуюся часть системы.
Для антифрикционных покрытий, где цель - минимизировать коэффициент трения, оптимальный диапазон иной: 1,0–2,0 мкм. В этой зоне покрытие обеспечивает наименьший коэффициент трения при сохранении адгезии. Любое увеличение толщины за пределы этого окна приводит к росту внутренних напряжений и повышению хрупкости.
Для условий фреттинга, циклических нагрузок и абразивного загрязнения рекомендуется толщина 2,0–3,0 мкм, тогда как для направляющих скольжения в гидравлических системах -5–10 мкм.
Слишком тонкое покрытие: недостаточная защита
Если толщина покрытия ниже высоты микронеровностей поверхности, оно не перекрывает рельеф полностью. На отдельных участках сохраняются прямые контакты металл по металлу, что резко повышает локальное трение и ускоряет износ. Такое покрытие действует неравномерно и недостаточно защищает от коррозии.
Слишком толстое покрытие: хрупкость и отслаивание
Когда толщина слоя превышает оптимум, внутри слоя накапливаются остаточные напряжения. Слой становится хрупким и теряет эластичность. На острых кромках и переходах между геометрическими поверхностями такой слой не прилегает плотно, что приводит к его отслаиванию.
Еще одна проблема: при критичных допусках избыточная толщина нарушает посадку детали в узел. Например, если вал должен иметь диаметр 25 мм с допуском −0,05 мм, то смазочное покрытие толщиной 30 мкм (0,03 мм) может лежать за пределами поля допуска, и деталь просто не встанет в подшипник или муфту.
Геометрия детали и неравномерность покрытия
Простая цилиндрическая или плоская деталь намного легче покрывается равномерным смазочным слоем, чем деталь сложной формы.
Наличие углов, переходов, радиусов и полостей создает зоны, где покрытие распределяется неравномерно.
Краевой эффект на острых кромках
На острых кромках и переходах между двумя геометрическими поверхностями возникает краевой эффект. Причина в том, что при нанесении (будь то напыление, окраска или погружение) материал стремится скапливаться на кромке или стекать по касательной. В результате на кромке толщина больше, чем на основной поверхности, и при контроле толщиномером показания искажаются.
При измерении толщины в этих зонах погрешность может быть весьма заметной, особенно если используется портативный толщиномер с малым датчиком.
Влияние кривизны и радиусов
Чем больше кривизна поверхности (меньше радиус изгиба), тем выше погрешность при измерении толщины. На деталях с малыми радиусами переходов (< 3 мм) покрытие распределяется неравномерно. По средней части радиуса слой может быть оптимальным, но в точке касания датчика (на вершине) толщина часто завышена, а в низине завышена еще больше.
Для обеспечения равномерности на криволинейных поверхностях технология нанесения должна предусматривать относительное перемещение детали и устройства нанесения по заданной траектории с определенной скоростью. Без соблюдения этого режима (особенно на вращающихся деталях) покрытие будет «наваливаться» неравномерно.
Сложная геометрия и риск адгезионного отказа
Детали с полостями, выступами, ступенчатыми переходами и внутренними поверхностями требуют особой технологической дисциплины. На таких изделиях повышается риск:
Неполного высушивания покрытия в глубоких полостях.
Пузырей и вспучиваний, если нижний слой (primer) содержит летучие вещества.
Отслаивания слоя на переходах из-за направления прилагаемых нагрузок и напряжений.
Шелушения на острых внутренних кромках, где адгезия изначально слаба.
Для минимизации этих рисков используют двухслойную систему: primer повышает адгезию и заполняет микронеровности, а topcoat обеспечивает финальные антифрикционные свойства. Без нижнего слоя качество покрытия на сложной геометрии резко снижается.
Контроль толщины и метрология на сложных поверхностях
Измерение толщины смазочного слоя - задача, кажущаяся простой, но на практике требующая знания особенностей, которые многие упускают.
Принцип измерения сухой пленки по профилю поверхности
В соответствии со стандартом ISO 19840, толщина сухой пленки определяется как толщина над пиками профиля поверхности. Это значит, что когда вы измеряете толщину толщиномером, прибор регистрирует расстояние от пика микронеровности до поверхности слоя, а не от впадины. Такой подход учитывает реальность: микронеровности все равно "пронизывают" слой частично, и вязкость материала заполняет впадины.
Геометрические факторы, искажающие измерения
На криволинейных и неровных поверхностях при измерении толщины возникают следующие погрешности:
Радиус кривизны: чем он меньше, тем выше неопределенность в показаниях.
Острые кромки и переходы: здесь толщина всегда выше из-за краевого эффекта.
Тонкая основа (например, листовой материал толщиной < 1 мм): датчик толщиномера может реагировать на обратную сторону.
Высокая шероховатость: при Ra > 1,6 мкм показания толщиномера становятся менее стабильными.
Из-за этих факторов при контроле качества необходимо проводить измерения не в одной точке, а в нескольких репрезентативных местах (минимум 5–7 на каждой детали), избегая кромок и зон критичной геометрии.
Выбор метода измерения под геометрию детали
Для простых плоских или цилиндрических поверхностей подходит портативный электромагнитный или электростатический толщиномер. Для деталей со сложной геометрией, особенно если нужна высокая точность, рекомендуется использовать более методичный подход: визуальный контроль под микроскопом или спектрофотометрический анализ на специальных образцах.
Технологические решения для равномерности и качества покрытия
Чтобы добиться равномерного смазочного слоя на деталях любой геометрии, нужно принять комплекс мер еще на этапе планирования процесса нанесения.

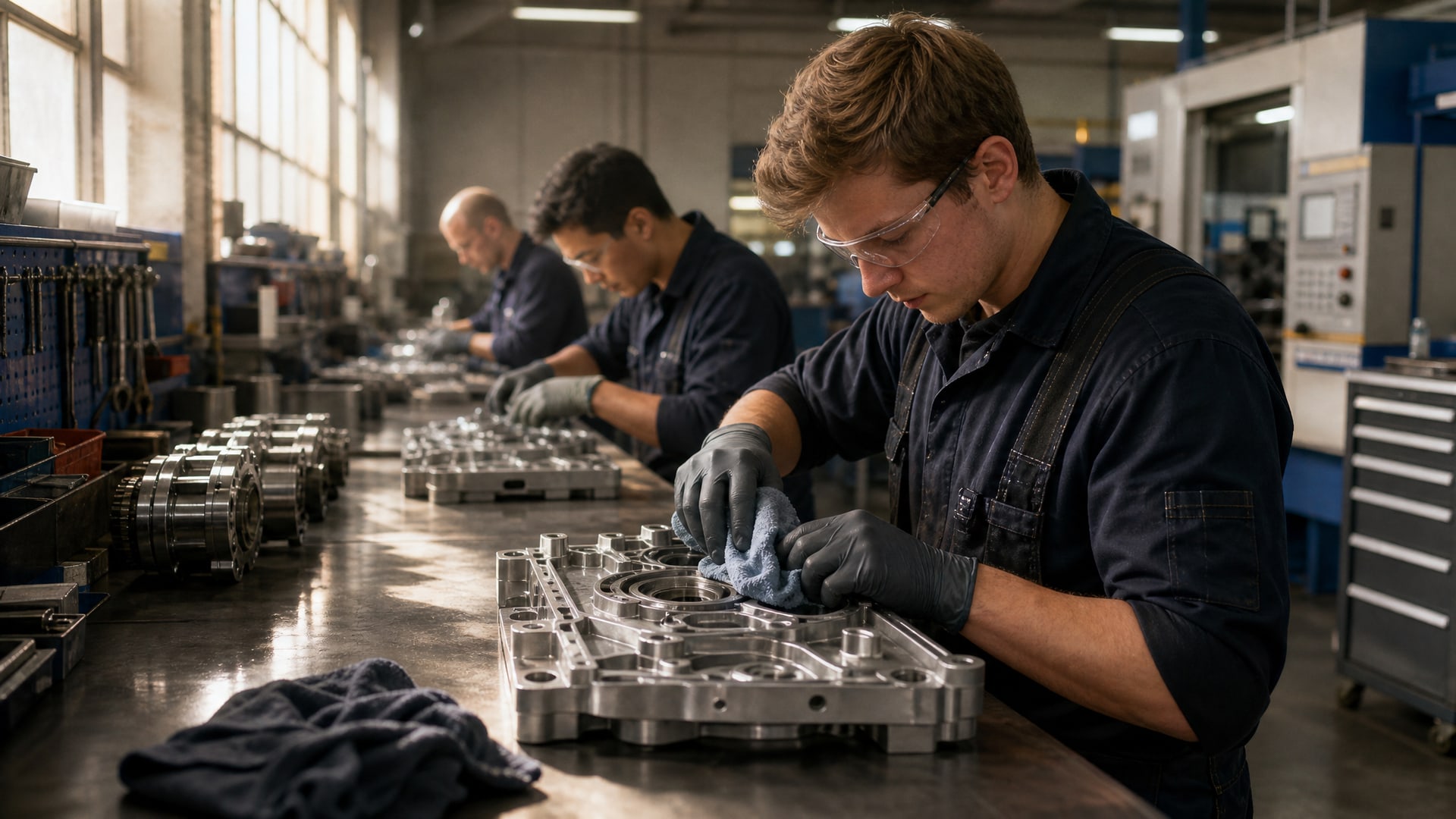

Подготовка поверхности как основа адгезии
Прежде чем наносить смазочное покрытие, поверхность должна быть тщательно подготовлена:
Механическая очистка (удаление ржавчины, масла, грязи).
Обезжиривание щелочным или органическим растворителем.
При необходимости - фосфатирование (на стали) или анодирование (на алюминии) для повышения адгезии.
Эти операции не просто удаляют загрязнения, они создают микроскопические поры и создают условия для хорошего смачивания. Без них адгезия покрытия снижается на 30–50%.
Выбор режима нанесения под геометрию
Для деталей сложной формы нужно выбирать метод нанесения, который обеспечит равномерное распределение:
Окраска кистью или валиком - подходит для плоских и простых поверхностей, но для сложных геометрий неэффективна.
Напыление (аэрозоль) - наиболее универсально, но требует правильного угла и расстояния.
Погружение - идеально для мелких деталей и полостей, но нужен контроль времени выдержки.
Центрифугирование - обеспечивает равномерное распределение на вращающихся деталях.
Ключевой параметр - траектория и скорость перемещения оборудования нанесения относительно детали. При неправильной скорости слой будет либо слишком тонким (если быстро), либо слишком толстым и неровным (если медленно).
Двухслойная система для сложной геометрии
На деталях с острыми кромками, полостями и переходами обязательно используют двухслойную систему:
Primer (нижний слой) - повышает адгезию, заполняет микронеровности, служит буфером для напряжений.
Topcoat (верхний слой) - обеспечивает окончательные антифрикционные и защитные свойства.
Такая схема снижает риск отслаивания на кромках и переходах, потому что нижний слой более эластичен и лучше адаптируется к геометрии.
На динамических подшипниках, работающих в условиях пуска и останова с высокими локальными нагрузками, применяется специально разработанное покрытие - MODENGY 1071, которое снижает трение и износ в критичные моменты переходных режимов благодаря оптимальной толщине и структуре слоя на сложной геометрии лепестковых газодинамических подшипников.
Нормативные границы и практические риски
При выборе толщины смазочного слоя нужно учитывать не только стандартные рекомендации, но и конкретные условия работы детали в узле.
Влияние толщины на посадку в узел
Если деталь имеет посадку с узким допуском (например, вал в подшипник скольжения), толщина покрытия может нарушить геометрию. Пленка толщиной 5–20 мкм при соблюдении технологии практически не влияет на исходную точность размеров. Однако при критичных допусках (< 0,05 мм) даже 20 мкм может быть существенной добавкой к диаметру.
Решение: либо учитывать толщину при расчете допусков (предусмотреть меньший номинальный размер на 10–20 мкм), либо выбирать менее толстое покрытие в диапазоне 5–10 мкм, если функция позволяет.
Зависимость ресурса от правильности толщины
Если толщина выбрана ниже оптимума - ресурс сокращается: микронеровности не перекрыты полностью, происходят локальные контакты металл по металлу, трение и износ ускоряются.
Если толщина выбрана выше оптимума - слой становится хрупким, начинает шелушиться и также теряет защитную функцию. Кроме того, внутренние напряжения в толстом слое при циклических нагрузках приводят к его расслоению.
Таблица ниже обобщает риски при отклонении от рекомендованной толщины:
| Условие работы | Рекомендуемая толщина, мкм | Риск при утончении | Риск при утолщении |
|---|---|---|---|
| Антифрикционное покрытие | 1,0–2,0 | Контакты металл-металл, быстрый износ | Хрупкость, отслаивание |
| Фреттинг, циклические нагрузки | 2,0–3,0 | Недостаточная защита от абразива | Расслоение при вибрации |
| Направляющие гидросистем | 5–10 | Неровность хода, задиры | Нарушение посадки, перегрев |
| Твердосмазочное покрытие (система) | 15–25 | Неполная защита от коррозии | Отслаивание на кромках |
Часто задаваемые вопросы
Почему на криволинейных деталях толщина покрытия всегда неравномерна?
Причина в геометрии датчика толщиномера и траектории нанесения. На радиусных переходах покрытие распределяется неравномерно из-за центробежных сил (при вращении) или неправильного угла пистолета при напылении. Кроме того, краевой эффект на любой кромке приводит к локальному утолщению. Минимизировать это можно только правильным выбором режима нанесения (скорость, расстояние, угол) и контролем в нескольких репрезентативных точках.
Может ли очень тонкое покрытие (0,5–1,0 мкм) быть эффективным?
Да, но только если поверхность хорошо подготовлена, адгезия отличная, и режим работы детали предусматривает низкие нагрузки и стабильную температуру. Для антифрикционных систем диапазон 1,0–2,0 мкм дает минимальный коэффициент трения. Однако такое покрытие требует идеальной чистоты и не держит абразивное загрязнение. Если в узел попадает песок или грязь, тонкий слой пробивается мгновенно.
Нужно ли всегда использовать двухслойную систему или можно обойтись однослойным покрытием?
Двухслойная система рекомендуется для деталей со сложной геометрией, острыми кромками и высокими требованиями к ресурсу. На простых гладких поверхностях и при низких нагрузках однослойное покрытие может быть достаточным. Однако в индустриальных условиях, где детали работают при вибрации и циклических нагрузках, двухслойность обеспечивает запас надежности: primer компенсирует неправильности подготовки, а topcoat гарантирует функциональность.
Как правильно контролировать толщину на детали с переменной кривизной?
Проводите измерения минимум в 5–7 точках, избегая острых кромок и переходов. На каждой площадке делайте 3–5 отдельных замеров. Записывайте среднее значение и разброс. Если разброс превышает 20% от номинала, это сигнал о проблемах с нанесением (неправильная скорость, неправильный угол, неравномерная подготовка). На сложной геометрии более надежен контроль по образцам-свидетелям, нанесенным в той же технологической партии.
Может ли смазочное покрытие нарушить тепловое сопротивление контакта?
Да, если слой слишком толстый или имеет низкую теплопроводность. Толщина 15–25 мкм обычно не критична, но если по какой-то причине слой оказался 100+ мкм, он может заметно повысить переходное тепловое сопротивление, что приведет к локальному перегреву в контактной зоне. Это особенно опасно для подшипников и направляющих с высокими фрикционными потерями.
Заключение
Геометрия детали - это не просто конструктивный параметр, а критичный фактор, определяющий качество и долговечность сухого смазочного слоя. Оптимальная шероховатость поверхности (Ra 0,45–0,8 мкм), правильный выбор толщины под конкретный режим работы, учет краевых эффектов и криволинейности, а также комплексная подготовка - все эти элементы работают вместе.
Практический вывод прост: перед нанесением смазочного покрытия не полагайтесь на универсальный подход. Изучите геометрию детали, определите критичные зоны, выберите метод нанесения, соответствующий форме, и установите план контроля толщины в репрезентативных точках. Такой системный подход обеспечит равномерность, адгезию и ресурс, а также исключит незапланированные отказы из-за отслаивания или избыточного трения на кромках.
