Туго ходящие направляющие выдвижных ящиков - проблема, которая начинается с малого: сначала смазка подсыхает или загрязняется, затем механизм теряет плавность, и в итоге ящик приходится открывать с усилием. Восстановить нормальный ход можно не подменой направляющих, а последовательной очисткой и правильной смазкой. В этой статье разберем, почему направляющие начинают сопротивляться нагрузке, какие факторы влияют на консистенцию и состав смазочного материала, и как пошагово вернуть ящику плавность выдвижения. Информация пригодится снабженцам, инженерам и техническим специалистам, которые подбирают смазочные материалы для мебельных механизмов или диагностируют проблемы со скользящими парами.
Почему направляющие теряют плавность
Направляющие выдвижных ящиков работают по принципу скользящей или качающей пары: шарики или ролики перемещаются по дорожкам качения, и слой смазки между ними снижает трение и износ.
Со временем под действием пыли, влаги и вибрации смазочный материал накапливает абразивные частицы, уплотняется и теряет текучесть. Загрязненная смазка работает как абразив, ускоряя износ дорожек и сепаратора.
Второй сценарий - это просто испарение или вымывание оригинальной смазки. Если направляющие находятся во влажной среде (рядом с мойкой на кухне, в ванной комнате), вода может вытеснить смазку из контактных зон или способствовать ее окислению. Когда свежий смазочный материал полностью уходит, микроскопические шероховатости на дорожках начинают контактировать напрямую, и сопротивление возрастает.
Третий фактор - неправильное обслуживание. Многие пользователи, заметив жесткость хода, просто добавляют новую смазку поверх старой, не удаляя загрязнения. Это только ухудшает ситуацию: абразивные частицы остаются и продолжают разрушать поверхности, а свежий материал быстро загрязняется в свою очередь. Восстановление плавности хода требует полной очистки перед нанесением свежей смазки.
Какие направляющие требуют смазки: шариковые и прямые
На практике встречаются несколько типов мебельных направляющих, и каждый требует свой подход.

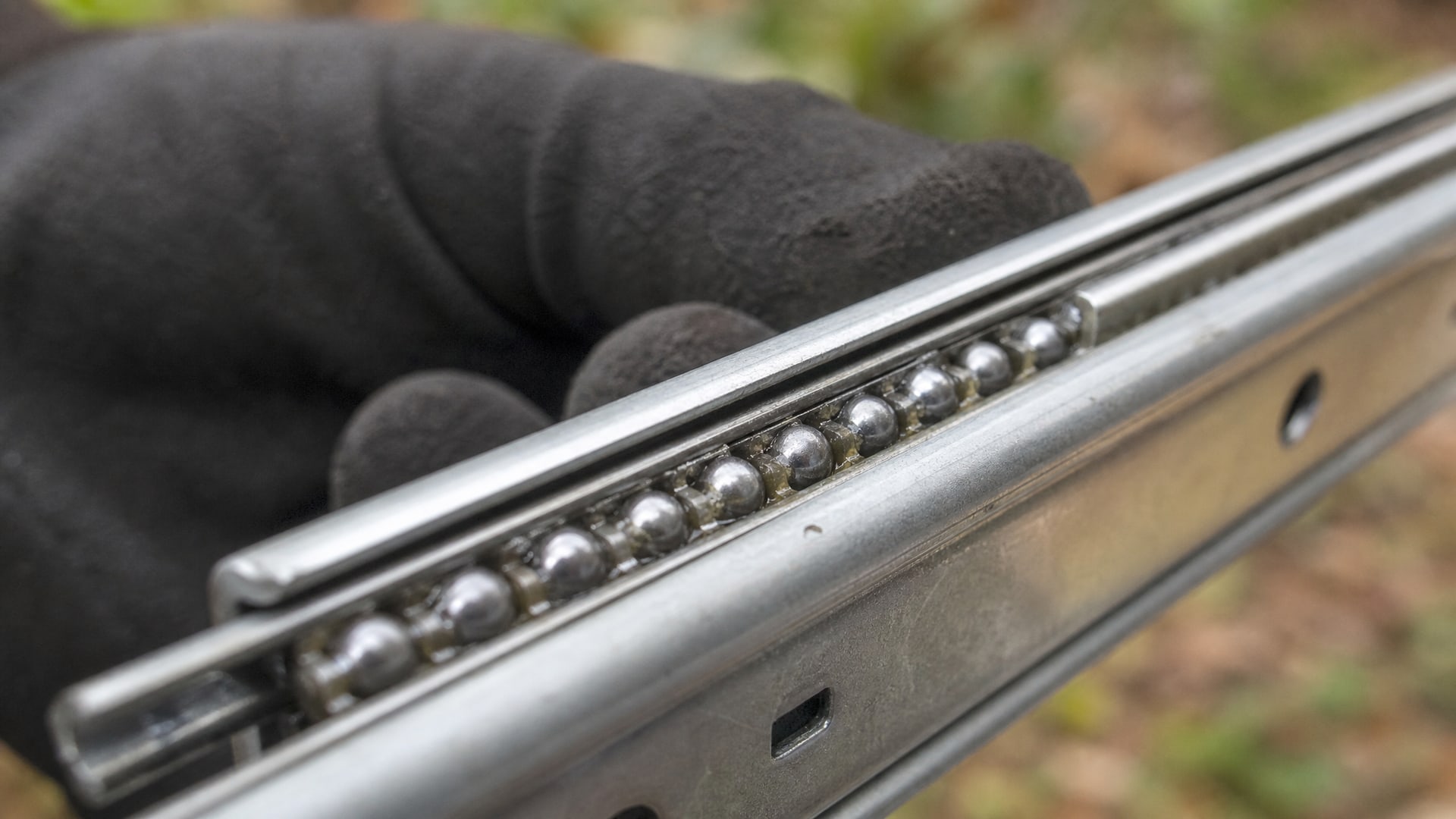

Шариковые направляющие
Туго ходят шариковые направляющие часто из-за загрязнения сепаратора и дорожек качения. Шариковые системы высокоточны: даже небольшое количество абразива снижает плавность заметно. Эти направляющие переносят большие нагрузки, поэтому смазка должна быть вязкой и липкой (адгезивной, то есть хорошо держаться на поверхности).
Направляющие скольжения (полозья)
Прямые скользящие направляющие, не содержащие шариков, требуют меньшую вязкость смазочного материала, так как нагрузка распределяется по большей площади. Однако и здесь важна стойкость к воде, особенно если узел работает во влажной среде.
Комбинированные системы
Некоторые современные ящики сочетают шариковые элементы с направляющими скольжения. Для них выбирают смазку, которая эффективна в обоих режимах: достаточно вязкая для точных пар, но текучая для скольжения.
Стандарты и классификация смазочных материалов для направляющих
Когда речь идет о промышленных и мебельных направляющих, инженеры опираются на международные стандарты.
ISO 6743-13:2002 определяет lubricants for slideways - класс смазочных материалов специально для скользящих пар и направляющих. ISO 6743-9:2003 классифицирует пластичные смазки (greases) по вязкости базового масла, типу загустителя и функциональным свойствам.
Внутри класса G (slideways) ключевой параметр - это NLGI Grade, численная шкала консистенции. NLGI 2 считается универсальным вариантом для большинства задач: смазка достаточно плотная, чтобы удерживаться в узле, но текучая, чтобы обеспечивать равномерное покрытие. NLGI 1 выбирают при низких температурах, когда нужна большая текучесть. NLGI 3 применяют в вертикальных узлах, чтобы смазка не стекала. Для мебельных направляющих, работающих в комнатных условиях, NLGI 2 - оптимальный выбор.
Помимо консистенции важна основа смазки и тип загустителя. Если направляющие расположены во влажной среде или рядом с санитарной обработкой (кухонный ящик, ванная), нужна стойкость к воде. Кальций-сульфонатные и алюминиево-комплексные загустители хорошо переносят влагу. Минеральное масло в качестве основы практично для бытовых и мебельных применений: оно дешевле, чем синтетические варианты, и справляется с комнатными нагрузками и температурами.
Пошаговая инструкция по очистке и смазке направляющих
Вернуть плавность хода ящика помогает четкий процесс.
Вот как его провести.
Этап 1: подготовка и разъединение
Полностью выдвиньте ящик и аккуратно снимите его со стационарной части направляющей, если позволяет конструкция. Если ящик разобрать нельзя, просто отодвиньте его максимально в стороны, чтобы обнажить дорожки качения.

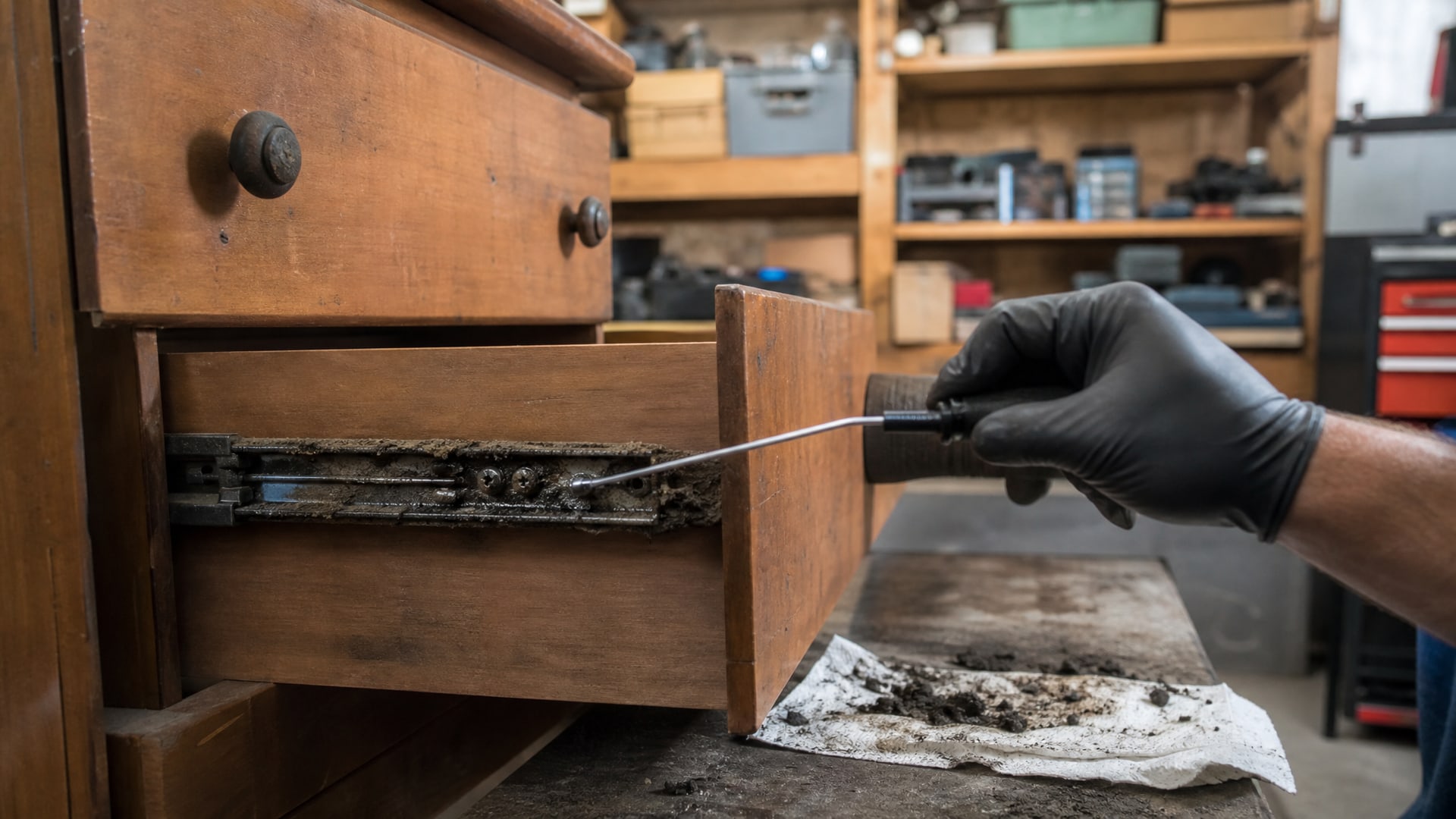

Этап 2: очистка от старой смазки и грязи
Возьмите сухую чистую ткань и удалите видимые отложения смазки и пыль с дорожек и сепаратора шариков. Для въевшихся загрязнений используйте мягкую щетку или салфетку, смоченную в обезжиривающем чистящем средстве. Протрите еще раз сухой тканью до полного высыхания. Не допускайте попадания воды внутрь механизма: влага может вызвать коррозию и снова загрязнить смазку.
Этап 3: визуальная проверка состояния
Осмотрите дорожки качения на предмет видимых повреждений, глубоких царапин, вмятин или выкрошивания материала. Если дорожка сильно изношена или повреждена, одна смазка не восстановит плавность хода. Проверьте также правильность установки направляющей: убедитесь, что корпус ящика не перекошен и не сидит под углом.

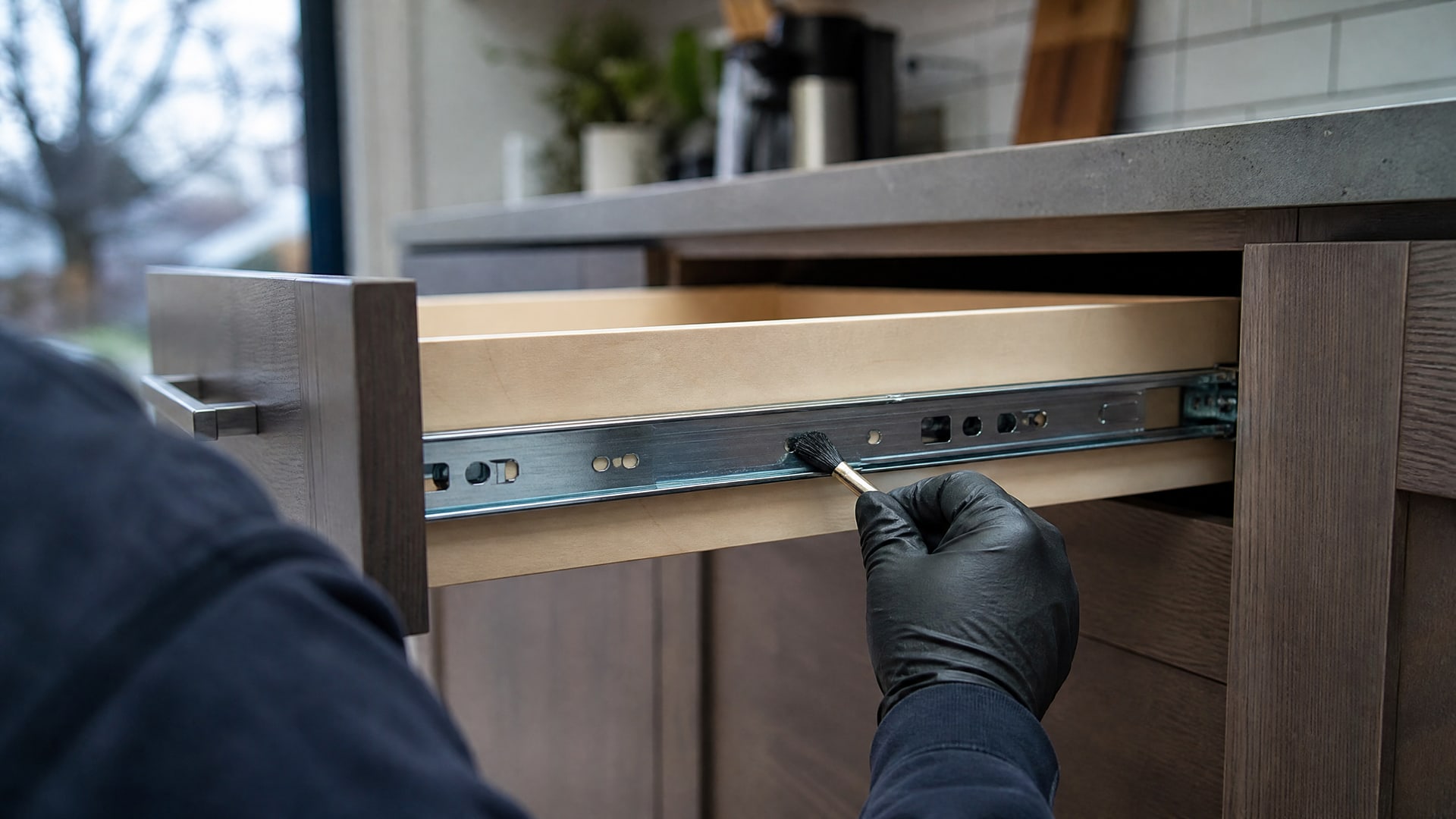

Этап 4: нанесение смазки

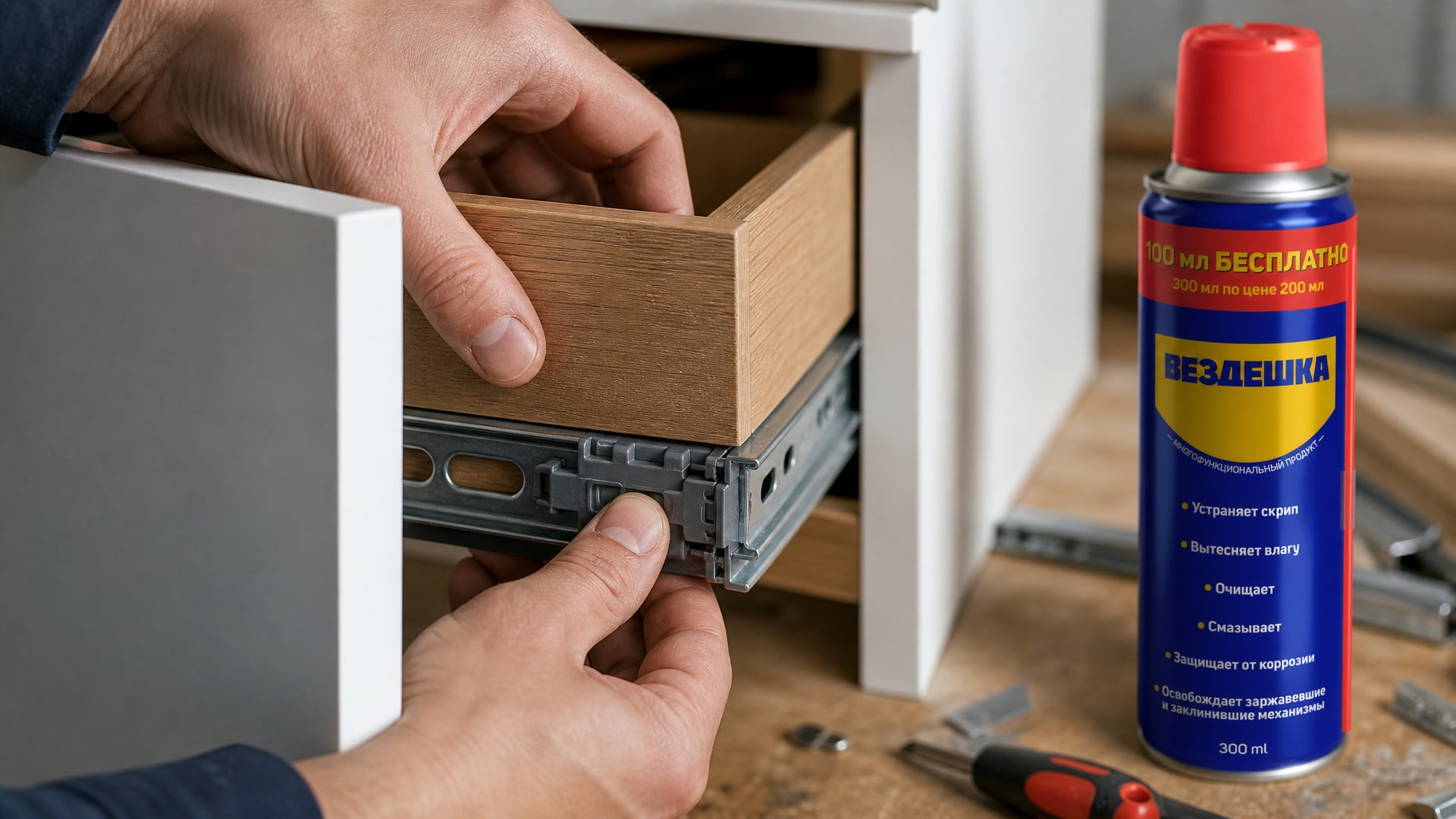

Нанесите смазку тонким слоем по всей длине дорожек качения. Важно не переусложнить: излишне густой слой не улучшает смазывание, а только накапливает грязь. Если используете аэрозольное средство типа ВЕЗДЕШКА, наносите короткими импульсами, позволяя смазке равномерно распределиться.
Этап 5: распределение и проверка
Несколько раз медленно и плавно выдвиньте и задвиньте ящик, чтобы смазка распределилась по всему ходу направляющей. После этого осушите или вытрите излишки салфеткой. Ящик должен ходить с легким равномерным сопротивлением, без толчков и заеданий.
Выбор смазки в зависимости от условий
Универсального рецепта для всех направляющих не существует.
Параметры выбираются в зависимости от условий работы.
Скорость и нагрузка

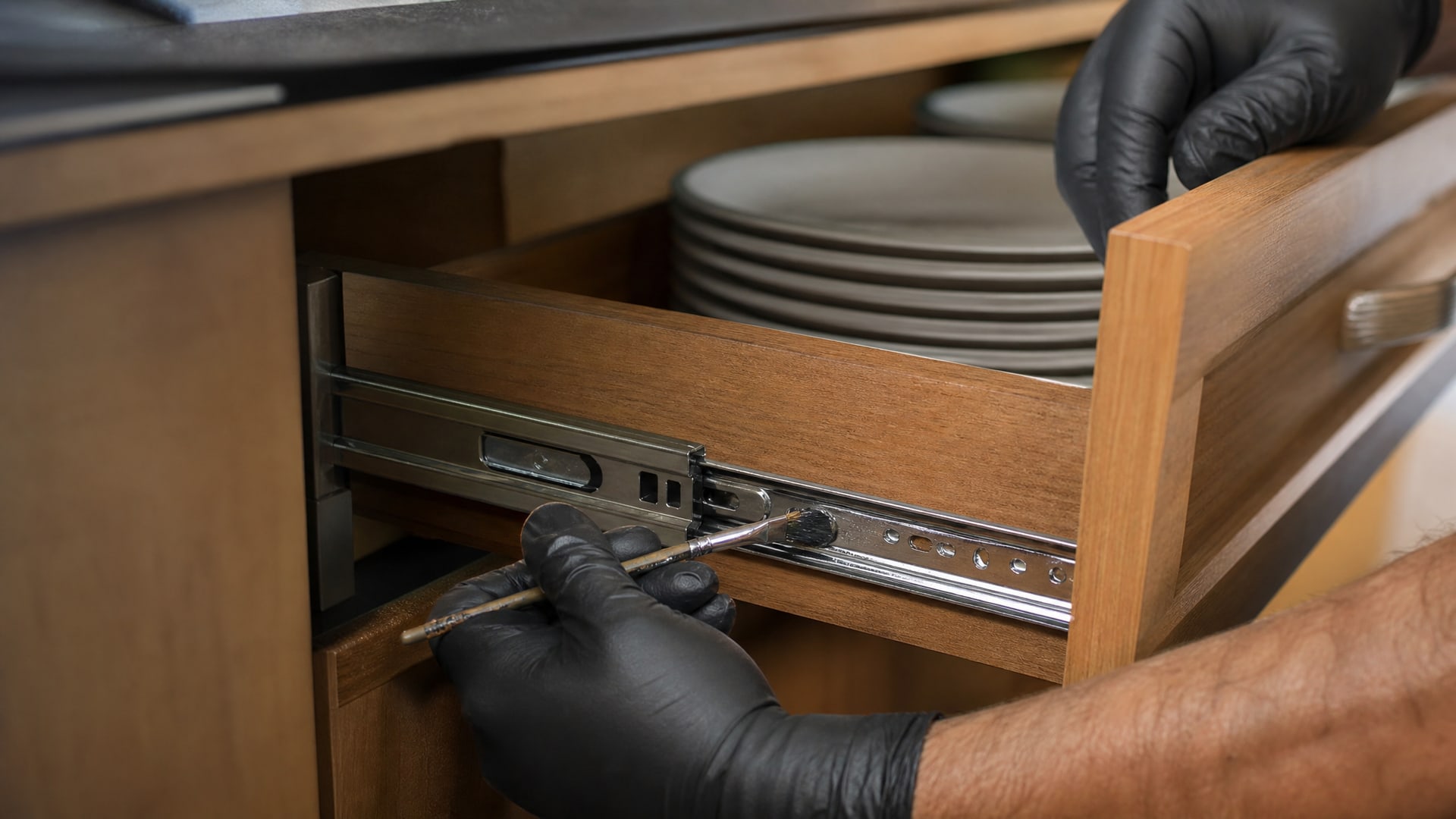

Для ящиков, которые открываются часто и с большой амплитудой, нужна смазка с хорошей адгезией (способностью держаться на поверхности) и вязкостью не менее NLGI 2. Тяжелые ящики (полные посуды, инструмента) требуют смазки с противозадирными присадками - они предотвращают схватывание при пиковых нагрузках.
Влажная среда
Если направляющие находятся в кухне, ванной или во влажном производственном помещении, выбирайте смазку на основе кальций-сульфонатных или алюминиево-комплексных загустителей. Они лучше сопротивляются вытеснению водой и не окисляются так быстро. Минеральное масло в качестве основы переносит воду хуже, чем синтетические варианты, но для комнатных условий его достаточно.
Температурный диапазон
Если помещение отапливается и охлаждается в пределах 10–30 °C, NLGI 2 подойдет идеально. Для холодных помещений (неотапливаемых сараев, подвалов) выбирайте NLGI 1 - более текучую смазку, которая не загустевает при низких температурах. Для горячих цехов или мест рядом с печами нужна смазка с повышенной температурной стабильностью и меньшей испаряемостью.
Чистота среды
Если направляющие используются в пыльном производственном цехе, требуется частая переосмазка и особое внимание к очистке. В чистых офисных условиях смазка может продержаться дольше без переосмазки.
Туго ходят направляющие суппорта: специфика промышленных систем
Туго ходят направляющие суппорта на обрабатывающих центрах, станках с ЧПУ и производственных автоматах по другой причине, чем мебельные ящики.
Здесь нагрузки выше, скорости часто предельные, и требования к смазке выше. На суппортах применяют централизованные системы смазки, которые подают масло под давлением через распределители. Консистенция здесь обычно NLGI 0 или NLGI 1 - максимально текучие варианты, чтобы обеспечить быстрое распределение и не замедлить механизм.
Если на суппорте туго ходит направляющая, первый шаг - проверить давление в системе и напатентованность распределителей. Часто это не проблема смазки, а проблема ее подачи. Второй шаг - убедиться, что выбрана правильная вязкость для данного узла: слишком вязкая смазка замедляет суппорт и генерирует тепло.
Туго ходят шариковые направляющие: чистота - главный фактор
Шариковые направляющие критичны к чистоте.
Даже микронный абразив при циклических нагрузках способен поцарапать дорожку. Когда туго ходят шариковые направляющие, это часто означает, что старая смазка накопила грязь, либо произошло фреттинговое изнашивание (микроскопические колебания под нагрузкой, вызывающие истирание).
Решение не в переходе на более вязкую смазку. Решение в полной замене смазки: удалить загрязненную смазку, очистить дорожки сухой тканью и низкоскоростной щеткой, затем нанести свежую смазку NLGI 2 с хорошей адгезией. После этого осторожно перемещайте каретку несколько раз, чтобы смазка распределилась, но избегайте резких движений, пока смазка не прижимается.
На промышленных станках и производственных системах для смазки шариковых направляющих часто выбирают синтетические смазки NLGI 2 с EP-присадками. Универсальные аэрозольные смазки типа WD-40 подходят для быстрого снятия ржавчины и контроля влажности, но они слишком текучи для постоянной работы высокопрецизионных направляющих. Для стационарной смазки таких узлов лучше применять пластичную смазку с гарантированной вязкостью.
Восстановление плавности выдвижного ящика: комплексный подход
Восстановить плавность выдвижного ящика - это не только про смазку.
Это про диагностику и поэтапное исправление.
Сначала убедитесь, что ящик собран правильно: проверьте крепления боков, дна и лицевой панели. Перекошенный ящик будет туго ходить даже с новой смазкой. Положите ящик на ровную поверхность и проверьте, не шатается ли он.
Второй шаг - проверка самих направляющих. Вытащите ящик полностью и посмотрите, не погнута ли направляющая, не вышли ли шарики из дорожек. Если направляющая видимо повреждена, смазка не поможет; нужна замена.
Третий шаг - очистка от нуля, как описано выше. После полной очистки нанесите свежую смазку правильной консистенции для ваших условий.
Четвертый шаг - проверка после смазки. Ящик должен ходить с легким, ровным сопротивлением. Если остаются толчки, заедания или асимметрия (с одной стороны туже, с другой легче), это признак перекоса или неравномерного износа. Попробуйте переустановить направляющие или ослабить крепления и дать ящику перестроиться.
Часто задаваемые вопросы
Можно ли просто добавить свежую смазку поверх старой?
Нет. Старая загрязненная смазка будет работать как абразив, ускоряя износ. Перед нанесением новой смазки обязательно удалите старую полностью: используйте сухую ткань, мягкую щетку и обезжиривающее средство. Только после полной очистки и высыхания наносите свежую смазку.
Какую консистенцию смазки выбрать для домашних ящиков?
Для большинства бытовых мебельных направляющих, работающих в комнатных условиях (10–30 °C), подходит NLGI 2. Это универсальный уровень: смазка достаточно густая, чтобы удерживаться в узле, но текучая, чтобы распределяться равномерно. Если помещение холодное (неотапливаемое), выбирайте NLGI 1; для жарких условий и вертикальных применений - NLGI 3.
Почему после смазки ящик все равно ходит туго?
Возможные причины: не полностью удалена старая грязная смазка; ящик перекошен или неправильно установлен; дорожки направляющей поцарапаны или изношены; шарики вышли из дорожек. Смазка помогает, только если механика исправна. Проверьте выравнивание ящика, осмотрите дорожки и попробуйте переустановить направляющие.
Во влажной среде (на кухне) какая смазка прослужит дольше?
Выбирайте смазку на основе кальций-сульфонатных или алюминиево-комплексных загустителей. Они лучше переносят влагу и не окисляются так быстро. Минеральное масло в качестве основы практично, но синтетические варианты дольше сохраняют свойства во влажных условиях.
Отличается ли смазка для шариковых направляющих от смазки для скользящих направляющих?
Да, незначительно. Для шариковых систем нужна смазка с хорошей адгезией и противозадирными свойствами (NLGI 2, EP-присадки). Для скользящих направляющих (полозьев) достаточно меньшей вязкости и меньших антифрикционных присадок, так как нагрузка распределяется по большей площади. На практике смазка NLGI 2 с базовым наполнением подходит для обоих типов.
Заключение
Туго ходящие направляющие редко требуют замены: в большинстве случаев проблему решает комплексный подход - диагностика механики, полная очистка от загрязнений и правильный выбор свежей смазки. Выбор консистенции (NLGI 2 для комнатных условий), типа загустителя (кальций-сульфонатные для влажной среды) и вязкости базового масла зависит от скорости, нагрузки, температуры и чистоты окружающей среды. Стандарты ISO 6743-13 и ISO 6743-9 помогают инженерам и снабженцам выбрать правильный материал с первой попытки.
Следующий шаг прост: осмотрите направляющие ящика, выясните, нет ли видимых повреждений и перекоса; проведите полную очистку, используя сухую ткань и обезжиривающее средство; нанесите тонкий слой смазки NLGI 2, распределите ее несколькими циклами выдвижения-задвижения и вытрите излишки. Если ящик остается туго ходить после этого, причина в конструкции или износе, а не в смазке.
