Выбор покрытия для крепежа - это не просто косметическая процедура, а стратегическое решение, которое влияет на долговечность соединений, предсказуемость затяжки и общую надежность оборудования. Цинкование, фосфатирование и современные антифрикционные покрытия решают разные задачи: первое в приоритете ставит коррозионную защиту, второе обеспечивает основу под масляную пропитку, третьи одновременно снижают трение и защищают от ржавчины. Каждое из них обозначается по собственным стандартам, нормируется разной толщиной и по-разному влияет на механические свойства болта или гайки. Инженер, снабженец или технолог должны понимать, в каких условиях какое покрытие окупается, какие стандарты его регламентируют и как оно повлияет на затяжку и разброс преднатяга. Эта статья разбирает различия на языке ГОСТ и ГОСТов, основанных на ISO, и показывает, какое покрытие выбрать для конкретной задачи.
Стандартная база для защиты крепежа
Защита крепежа от коррозии регламентируется несколькими уровнями нормативов.
Базовые требования к видам и обозначениям покрытий содержатся в ГОСТ 1759.0-87, который определяет, какие типы покрытий допустимы для болтов, винтов и гаек, и как их маркировать. Отдельно ГОСТ 9.303-84 отвечает за толщину покрытия, а ГОСТ 9.301-86 задает технические требования к самому покрытию.
Для электролитических покрытий действует ГОСТ ISO 4042-2015, который используется в России как национальный стандарт и описывает цинковые, кадмиевые и никелевые покрытия крепежных изделий. В этом стандарте введена кодовая система обозначения: первая часть код указывает металл покрытия (для цинка - Zn), вторая - толщину в микрометрах (3, 5, 8, 10, 12, 15, 20, 25, 30 мкм), третья - способ чистовой обработки и наличие хроматирования.
Для неэлектролитических цинк-ламельных покрытий действует ГОСТ Р ИСО 10683-2020. Эта система разработана специально для крепежа и распространяется на болты и гайки с метрической резьбой ISO, а также на крепежные изделия без резьбы - шайбы, штифты и пружинные зажимы. Цинк-ламельные покрытия наносят без использования электричества, что позволяет избежать водородной хрупкости на высокопрочном крепеже.
Механические свойства самого болта или гайки нормируются отдельно: ГОСТ ISO 898-1-2014 для углеродистых и легированных сталей, ГОСТ ISO 3506-1-2014 для нержавеющей стали. Это критично, потому что некоторые покрытия могут повлиять на хрупкость крепежа высокого класса прочности, особенно при неправильном толщину или подборе системы.
Различия цинкования и фосфатирования как стратегий защиты
Цинковое электролитическое покрытие работает по принципу жертвенной защиты: цинк окисляется раньше стали и, корродируя, защищает основной материал болта.
Слой цинка с желтым хроматированием, выполненный по стандарту ГОСТ ISO 4042, в испытании морским соляным туманом по ISO 9227 держится 72 часа до видимой коррозии самого цинка и 120 часов до начала ржавления стали. Толщина электролитического цинкового покрытия обычно не превышает 30 микрометров, потому что более толстый слой может начать отслаиваться или вызвать хрупкость резьбы.
Фосфатирование - это совсем другой подход. Фосфатное покрытие, пропитанное маслом, не обеспечивает жертвенную защиту. Оно создает пористую кристаллическую структуру, которая впитывает и удерживает масло. Это масло и является основным защитником от ржавчины. Фосфатирование часто используют как подготовку перед нанесением грунтовки или как основу под смазку перед хранением. Само по себе, без масляной пропитки, фосфатное покрытие защищает намного хуже, чем цинк. В ГОСТ-системе фосфатное покрытие обозначается отдельно от электролитических систем и маркируется иным кодом.
Антифрикционные покрытия объединяют в себе защиту от коррозии с контролем трения. Они обычно наносятся поверх фосфатной базы или используют цинковую основу, но главное их назначение - снизить коэффициент трения между резьбой болта и отверстием гайки, а также между опорной поверхностью головки и деталью. Это особенно важно при контролируемой затяжке, когда требуется предсказуемое распределение преднатяга. Если коэффициент трения не контролировать, один и тот же момент затяжки при разных покрытиях даст разный преднатяг, что может привести к недостаточному сжатию соединения или, наоборот, к перегрузке.
Коррозионная стойкость: как сравнивают покрытия
Испытания коррозийной стойкости крепежа проводят в камере соляного тумана согласно ISO 9227.

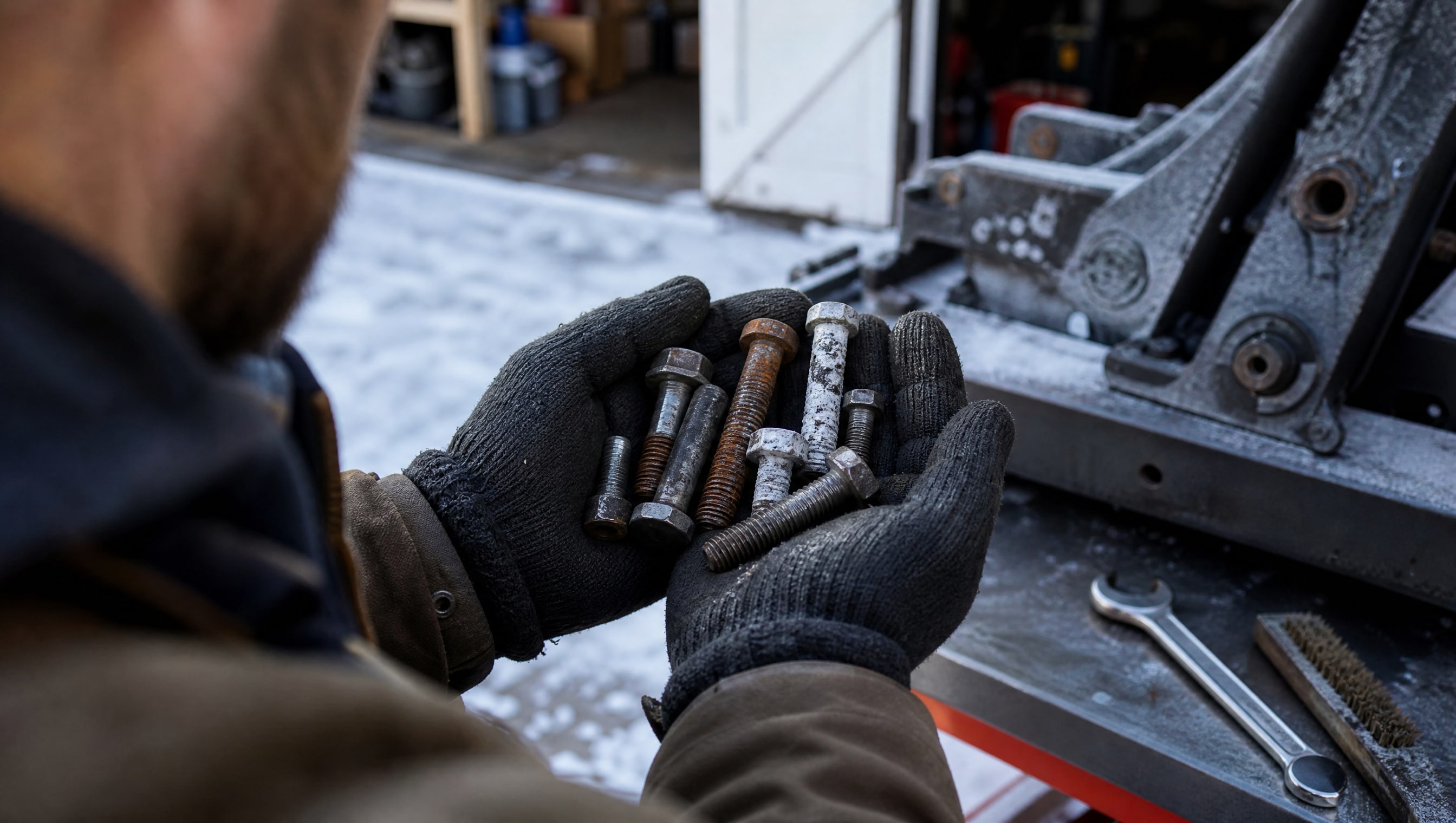

Образцы болтов с разными типами покрытий подвергаются воздействию морской соли, туманообразного распыления и влаги в течение определенного времени. Фиксируют, когда появляется первая коррозия цинка (белая или красная) и когда начинает ржаветь сталь под покрытием.

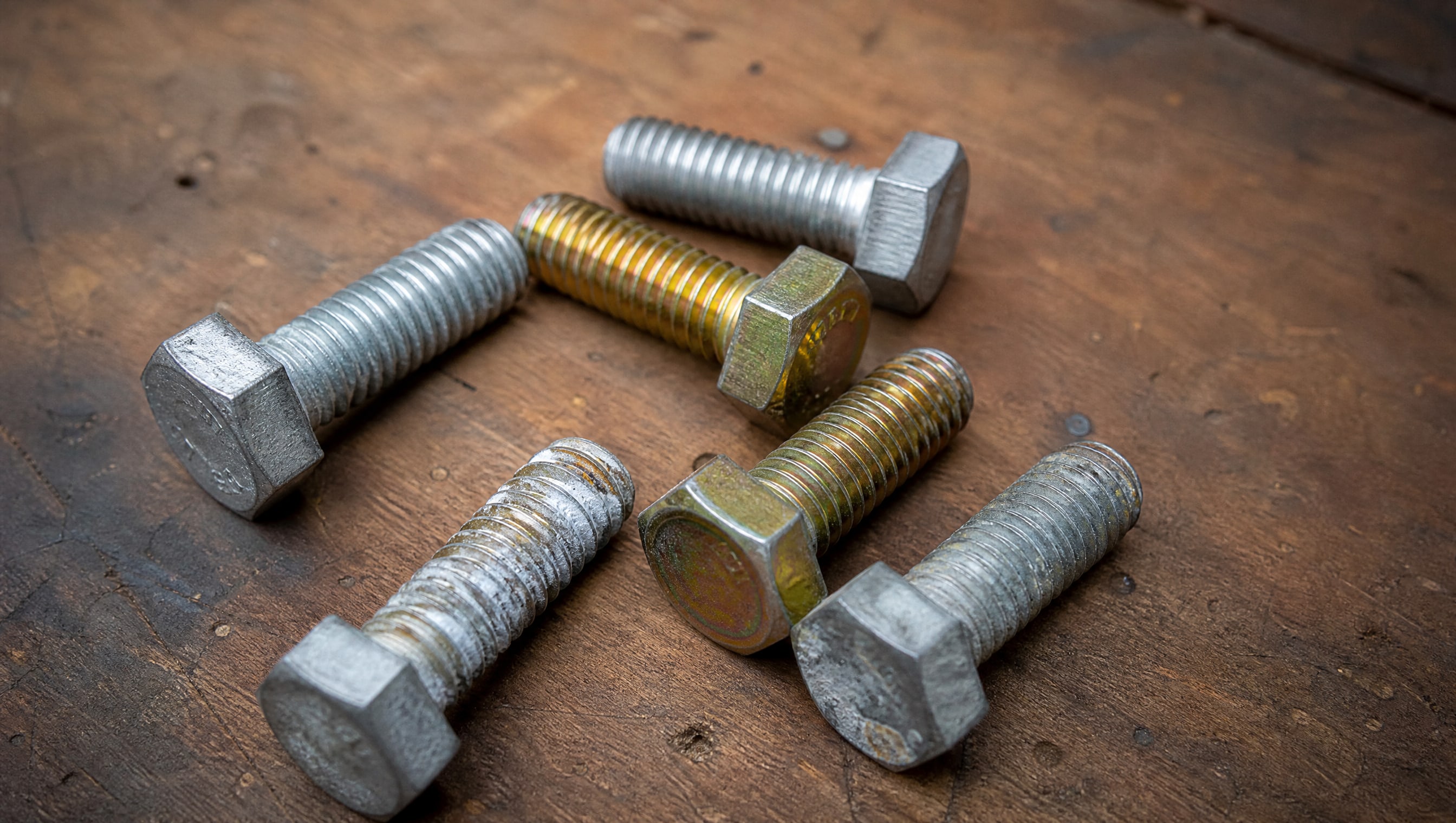

Цинковые покрытия с желтым хроматированием (chromate conversion) держат такой тест 72 часа без видимой коррозии основного слоя и 120 часов без начала ржавления стали. Это означает, что для хранения на складе во влажной среде или на открытом воздухе такого крепежа хватит на несколько месяцев, но в агрессивных промышленных условиях (морской воздух, химические пары, брызги кислот или щелочей) защита может исчерпаться быстрее.
Цинк-ламельные покрытия по ГОСТ Р ИСО 10683 показывают большую стойкость именно потому, что содержат несколько слоев: цинковые частицы в матрице, масляная пропитка и верхний защитный лак. Такие системы способны выдержать 500 часов и более в камере соляного тумана. Они не требуют хроматирования (как электролитический цинк), что упрощает процесс и исключает контакт с хроматами.
Фосфатное покрытие, пропитанное маслом, защищает хуже, чем цинк. При хранении без масла оно может начать ржаветь за несколько недель во влажном климате. Однако если масло периодически обновляется, например, в системе централизованной смазки оборудования, то фосфатирование может быть достаточным для краткосрочной защиты внутри машины.
Влияние покрытий на трение и затяжку болтов
Толщина и тип покрытия напрямую влияют на коэффициент трения между резьбой болта и гайкой.
Это не второстепенный фактор - от него зависит, насколько точно можно контролировать преднатяг соединения.
Голая стальная резьба имеет коэффициент трения около 0,15-0,20, а при большом разбросе параметров резьбы он может колебаться. При нанесении толстого цинкового покрытия (особенно если оно грубое или имеет грозди кристаллов) коэффициент трения может возрасти до 0,25-0,30. Это означает, что для достижения одного и того же преднатяга потребуется прилагать больший момент затяжки.
Антифрикционные покрытия специально разработаны, чтобы снизить этот коэффициент обратно до 0,12-0,18 или даже ниже. Они содержат мягкие вещества (молибден, графит, политетрафторэтилен) или масляные компоненты, которые смазывают поверхности трения. Для крепежа, работающего в условиях контролируемой затяжки (например, на двигателях или в гидравлических системах), это критично.
Фосфатное покрытие, пропитанное маслом, также снижает трение благодаря масляной составляющей, но менее предсказуемо, чем специальное антифрикционное покрытие. Масло может частично вытечь при хранении или транспортировке, особенно если крепеж долго лежит в теплом месте.
В ГОСТ ISO 4042 это учитывается через код чистовой обработки: указывается, применено ли хроматирование и является ли поверхность гладкой или шероховатой. Гладкая поверхность (после полирования) дает меньший коэффициент трения, шероховатая - больший. Для высокопрочного крепежа с классом прочности 10.9 и выше выбирают гладкую отделку.
Цинк-ламельные покрытия как компромисс между защитой и функциональностью
Цинк-ламельные неэлектролитические покрытия по ГОСТ Р ИСО 10683-2020 занимают промежуточное положение.
Они состоят из микроскопических пластинок (ламелей) цинка, спрессованных в полимерной матрице с маслом. Толщина такого покрытия обычно составляет 15-30 микрометров, но за счет структуры ламелей физическая толщина слоя может быть меньше, чем электролитического цинка эквивалентной защиты.
Главные преимущества:
Коррозионная стойкость выше, чем у обычного электролитического цинка: в камере соляного тумана такое покрытие держится 500+ часов.
Не нужно хроматирование, что упрощает производство и исключает использование хроматов.
Крепеж не требует дополнительной защиты маслом, покрытие сохраняет масло внутри матрицы.
Коэффициент трения контролируется и стабилен благодаря масляной составляющей.
Снижается риск водородной хрупкости на высокопрочном крепеже, потому что покрытие наносится без электричества.
Однако цинк-ламельные системы дороже традиционного цинкования и требуют специального оборудования для нанесения. Их выбирают, когда требуется максимальная надежность, когда крепеж работает в морской среде, в присутствии кислот или щелочей, или когда есть жесткие требования к контролю затяжки.
Как выбрать покрытие для конкретной задачи
Алгоритм выбора начинается с определения условий эксплуатации.
Если крепеж работает в сухом закрытом помещении, защиты от коррозии требуется минимум - хватит фосфатирования с маслом или тонкого электролитического цинка (3-5 микрометров). Если же болт находится на улице, подвергается морским брызгам или контактирует с химикатами, нужна толстая система: 20-30 микрометров цинка с хроматированием или цинк-ламельное покрытие.
Второй фактор - требуемый класс прочности крепежа. Болты класса 4.8 и 5.8 хорошо переносят любые электролитические покрытия. Для класса 8.8 и выше, особенно если болт сильно загружен или нужна высокая надежность, лучше применять цинк-ламельные системы или гладкие электролитические цинковые покрытия минимальной толщины, чтобы избежать хрупкости.
Третий фактор - необходимость контролировать трение. Если соединение затягивается вручную динамометрическим ключом или машиной с датчиком момента, важно, чтобы коэффициент трения был известен и стабилен. В этом случае нужно выбирать или гладкое электролитическое покрытие по ISO 4042, или специальное антифрикционное покрытие, или цинк-ламельную систему.
Четвертый фактор - совместимость с экологией и производственными процессами. Если на предприятии есть запрет на хроматирование или на органические растворители, цинк-ламельные покрытия решают проблему. Если нужна минимальная стоимость, выбирают обычное электролитическое цинкование или фосфатирование.
При выборе всегда нужно сверяться с техническим регламентом оборудования и требованиями проектной документации. Стандарты ГОСТ ISO 898-1 и ГОСТ ISO 3506-1 задают механические требования к крепежу, и покрытие не должно снижать заложенную в них надежность.
Маркировка и обозначение покрытий по стандартам
В ГОСТ 1759.0-87 обозначение покрытия включает две цифры для типа защиты (цинкование, кадмирование, фосфатирование и т.д.) и одну-две цифры для толщины в микрометрах.
Например, обозначение «1.5» означает цинковое покрытие толщиной 5 микрометров, «2.8» - фосфатное толщиной 8 микрометров.
В ГОСТ ISO 4042-2015 система более детальна. Обозначение записывается как код из букв и цифр. Например, «Zn-5» означает цинковое покрытие толщиной 5 микрометров. Если после кода добавляется суффикс, например «С» или «Н», это указывает на тип хроматирования (желтое, белое или без хроматирования).
В ГОСТ Р ИСО 10683 маркировка цинк-ламельного покрытия обозначает толщину и класс внешнего лака. Например, обозначение может быть «ZL-10/1000h», где 10 - толщина в микрометрах, а 1000h - это часы в камере соляного тумана, которые гарантируются стандартом.
При закупке крепежа всегда проверяй документацию поставщика и убеждайся, что маркировка соответствует спецификации. Неправильное обозначение часто говорит о подделке или использовании неподходящего покрытия.
Часто задаваемые вопросы
Какое покрытие лучше выбрать для болтов, которые работают во влажной среде на улице?
Для уличных условий с частым контактом влаги лучше всего подходят цинк-ламельные покрытия по ГОСТ Р ИСО 10683 или электролитическое цинкование толщиной 20-30 микрометров с желтым хроматированием по ГОСТ ISO 4042. Электролитический цинк выдерживает 120 часов в камере морского соляного тумана, а цинк-ламельные системы -500+ часов. Фосфатирование для таких условий недостаточно, потому что защитное масло со временем вымывается.
Влияет ли толщина цинкового покрытия на размер резьбы и затяжку болта?
Да, влияет. Каждый микрометр покрытия с обеих сторон резьбы уменьшает радиальный зазор. Если резьба M10 рассчитана с конкретным натягом, толстое покрытие (20-30 мкм) может привести к заеданию при сборке или увеличить момент затяжки. Поэтому для высокопрочного крепежа класса 8.8 и выше выбирают покрытие 3-8 микрометров или цинк-ламельные системы с меньшей физической толщиной.
Почему цинк-ламельные покрытия дороже обычного цинкования?
Цинк-ламельное покрытие требует специального оборудования для напыления частиц цинка с полимером и маслом. Процесс более сложный и требует точного контроля. Зато такое покрытие служит дольше, не требует хроматирования и не вызывает водородной хрупкости на высокопрочных болтах. Для длительного хранения и агрессивных сред окупается за счет снижения брака и отказов в работе.
Можно ли использовать фосфатирование вместо цинкования для уличного крепежа?
Нет, не рекомендуется. Фосфатное покрытие, пропитанное маслом, защищает крепеж только в краткосрочном периоде (недели, максимум 1-2 месяца) во влажной среде. Без регулярного обновления масла оно начнет ржаветь. Фосфатирование хорошо для внутримашинного крепежа, где он работает в защищенном корпусе и периодически контактирует с маслом из системы смазки.
Как выбрать коэффициент трения для затяжки болтов с разными покрытиями?
Коэффициент трения указывается в технических характеристиках покрытия или в рекомендациях производителя. Обычно он колеблется от 0,12 до 0,30 в зависимости от типа покрытия. При контролируемой затяжке формула связь между моментом затяжки и преднатягом учитывает этот коэффициент. Если коэффициент трения неизвестен, рекомендуют использовать антифрикционное или цинк-ламельное покрытие с гарантированными параметрами или проводить испытание калибровки на реальном крепеже и оборудовании.
Заключение
Защита крепежа от коррозии - это выбор между тремя основными системами: электролитическим цинкованием, фосфатированием и современными антифрикционными или цинк-ламельными покрытиями. Каждая система регламентируется своим стандартом (ГОСТ 1759.0-87, ГОСТ ISO 4042-2015, ГОСТ Р ИСО 10683-2020) и предназначена для разных условий работы. Электролитический цинк хорош для общей защиты, цинк-ламельные системы обеспечивают максимальную долговечность во влажных и агрессивных средах, антифрикционные покрытия необходимы при контролируемой затяжке с требованием предсказуемого преднатяга.
При выборе всегда нужно учитывать четыре фактора: условия эксплуатации, класс прочности крепежа, требования к коэффициенту трения и совместимость с производственным процессом. Сверяйте технические спецификации со стандартами ГОСТ ISO 898-1 и ГОСТ ISO 3506-1, проверяйте маркировку покрытия в документах поставщика и, если сомневаетесь, проводите испытания на соответствие вашим условиям эксплуатации. Правильный выбор покрытия - это инвестиция в надежность и долговечность всей конструкции.
