Рефрактометр - один из самых доступных и быстрых инструментов для контроля концентрации водосмешиваемой СОЖ прямо на производстве. Но главное заблуждение в цехах: показание прибора - это еще не готовый процент концентрации. Приборная шкала показывает только условную величину, которую нужно перевести в реальную концентрацию с помощью коэффициента коррекции конкретной жидкости. Без этого шага все замеры теряют смысл, и система смазки работает на угад. Статья разберет, как выполнить калибровку рефрактометра, отобрать правильную пробу из системы, применить коэффициент и уверенно читать результат - все, что нужно закупщику, техноку и инженеру для надежного контроля концентрации эмульсии.
Принцип работы рефрактометра и его роль в контроле СОЖ
Рефрактометр измеряет показатель преломления света в жидкости.
Когда капля эмульсии попадает на призму, свет преломляется под определенным углом - этот угол зависит от количества растворенного концентрата СОЖ и воды в образце. На шкале прибора это отражается в виде числового показания. Именно поэтому инструмент широко применяют в цехах, где нужно быстро оценить состояние системы смазки на ходу, без отправки пробы в лабораторию.
Но ключевой момент: показание рефрактометра - это условное число, которое зависит не только от концентрации СОЖ, но и от химического состава самого концентрата. У каждого производителя своя формула эмульсии, поэтому одна и та же приборная цифра может означать 5% для одной жидкости и 7% для другой. Именно поэтому руководства по использованию рефрактометра со всей серьезностью подчеркивают: реальная концентрация = показание рефрактометра × коэффициент коррекции жидкости. Этот коэффициент (или refractometer factor) всегда указан в техническом паспорте СОЖ или может быть получен у поставщика.
Водосмешиваемые СОЖ благодаря наличию воды хорошо поддаются рефрактометрическому контролю - вода имеет высокий и стабильный показатель преломления, поэтому даже небольшие отклонения в разбавлении детектируются прибором достаточно четко.
Калибровка рефрактометра: первый шаг перед замером
Прежде чем приступить к замеру концентрации, рефрактометр нужно откалибровать на ноль.
Это делается один раз в начале смены или перед серией измерений, и это не опция - это обязательный шаг, иначе результаты будут смещены.

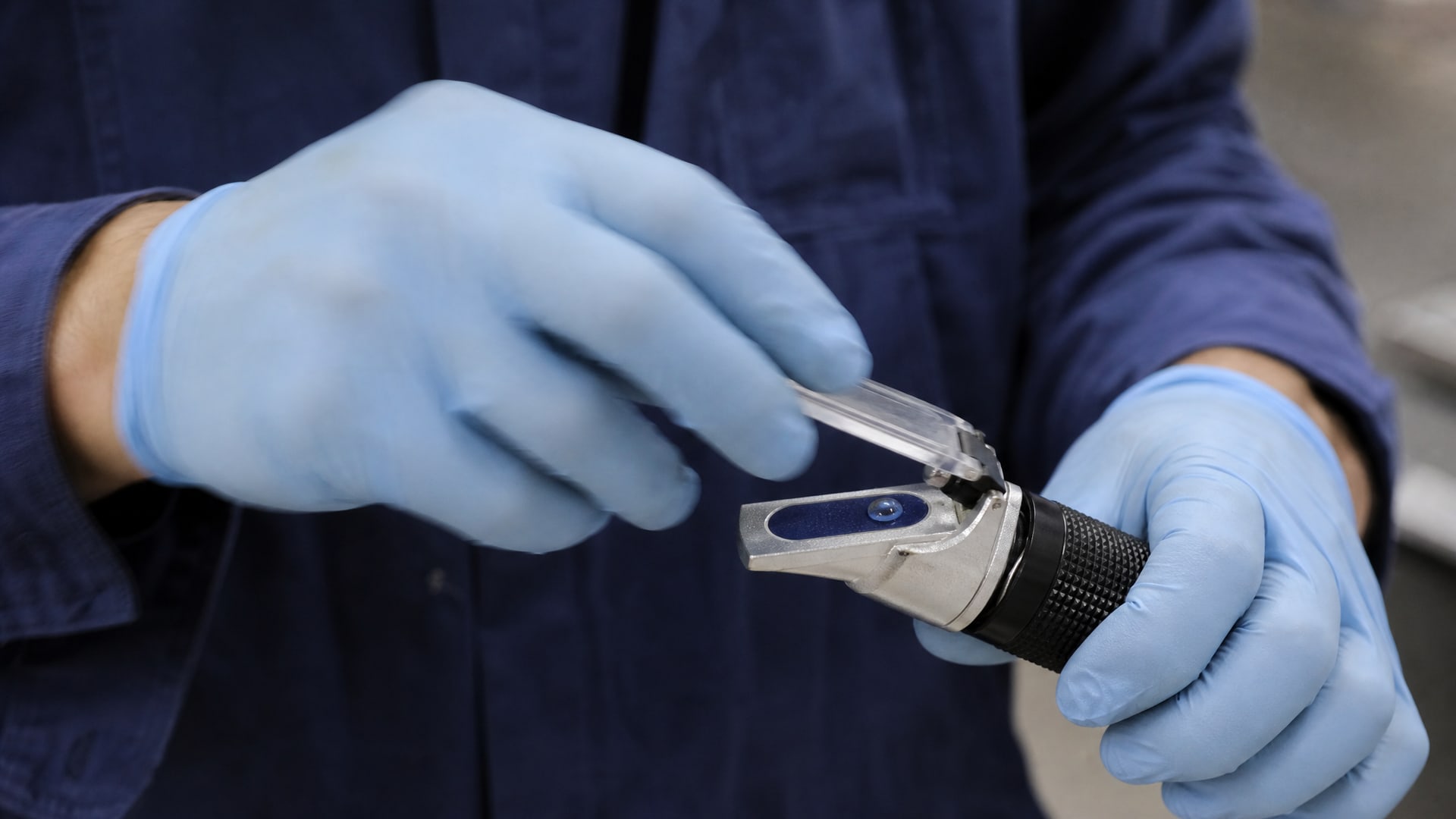

Пошаговая процедура калибровки
Используйте дистиллированную воду или деионизированную воду (обычная водопроводная содержит соли, которые повлияют на показание).
Нанесите 1–2 капли воды на чистую, сухую призму рефрактометра.
Закройте крышку (защитное стекло) и дождитесь, пока вода равномерно распределится по поверхности.
Посмотрите в окуляр и наведите фокус на линию тени между светлой и темной областями.
Если у прибора есть винт подстройки, поворотом выставьте линию тени точно на нулевую отметку шкалы.
Откройте крышку и протрите призму чистой, мягкой тканью (микрофибра без ворсинок).
Калибровка должна проводиться при нормальной температуре окружающей среды - примерно 20–25 °C. Если рефрактометр долго лежал на холодном складе или в жарком цехе, дайте ему полежать несколько минут перед калибровкой, чтобы температура призмы выравнялась с окружающей средой.
Правильный отбор и подготовка пробы СОЖ
Качество замера на 50% зависит от качества самой пробы.
Многие ошибки в контроле концентрации связаны именно с неправильным отбором образца.

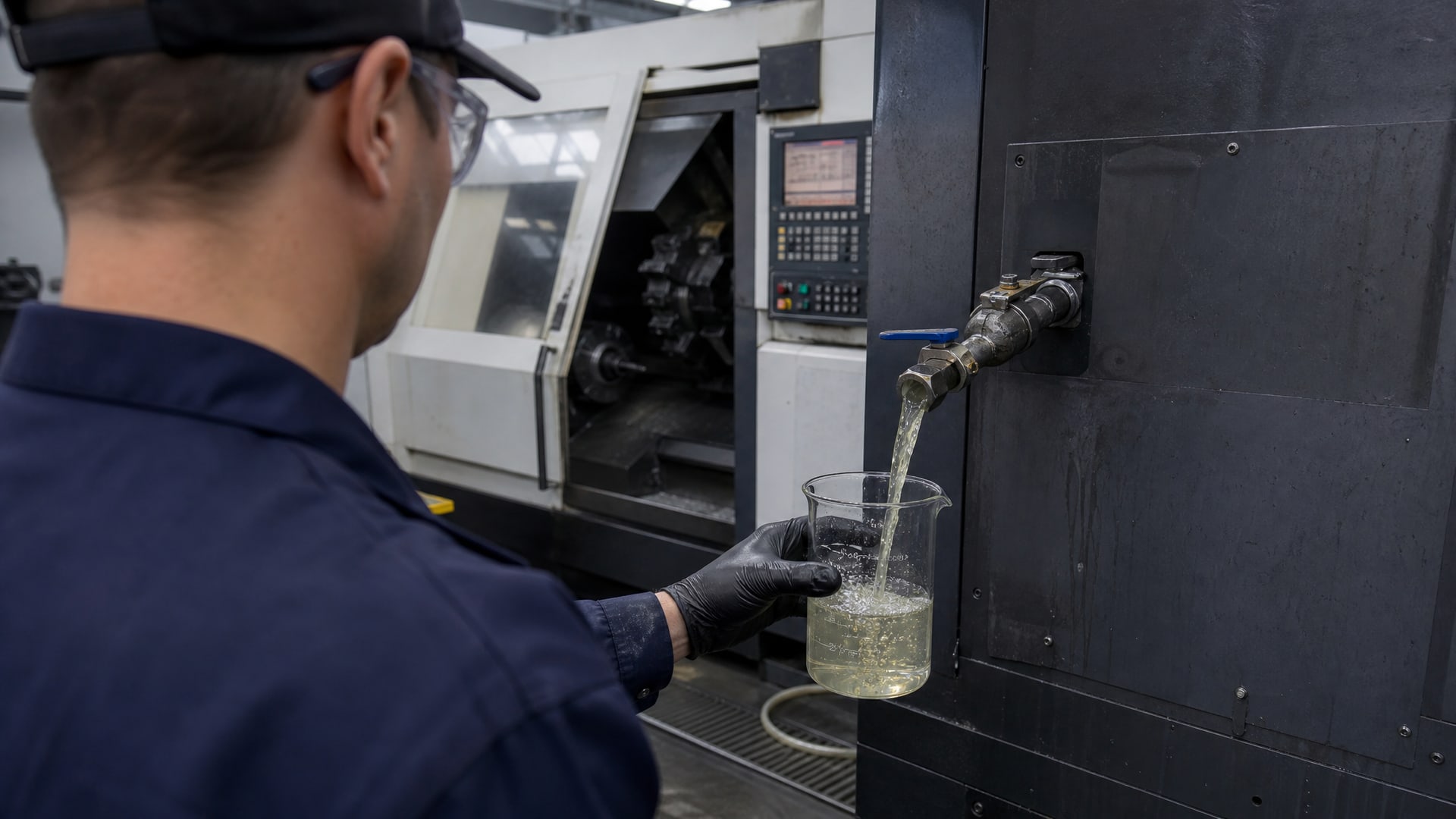

Откуда брать пробу
Пробу нужно брать из работающей циркулирующей системы, а не с поверхности больших баков, где смешивается пена, посторонние масла и испаренная вода. Лучше всего подойдет возвратная линия или точка отбора в закрытом патрубке, если система позволяет. Если система открытая, отбирайте образец из средней части жидкости, избегая верхнего слоя с пеной и нижнего слоя со скопившейся стружкой.
Пробу рекомендуется брать в небольшой чистый, сухой флакон - это минут 20–30 даст возможность крупной грязи, если она там есть, осесть на дно.
Подготовка образца перед измерением
Визуально оцените пробу - если видны крупные частицы, стружка, кусочки загрязнений, осторожно декантируйте жидкость в чистый стаканчик, оставляя осадок на дне.
Убедитесь, что в образце нет пены или пузырей воздуха - если пена есть, дайте образцу постоять 2–3 минуты, чтобы она развеялась.
Если образец холодный (например, его принесли с работающего станка в морозный день), дайте ему нагреться до комнатной температуры. Показатель преломления зависит от температуры, и холодная проба даст заниженное показание.
Даже если рефрактометр оснащен автоматической температурной компенсацией (ATC), многие производители рекомендуют дождаться термостабилизации образца на призме - минимум 30 секунд после нанесения капли.
Процедура замера концентрации: пошаговая техника

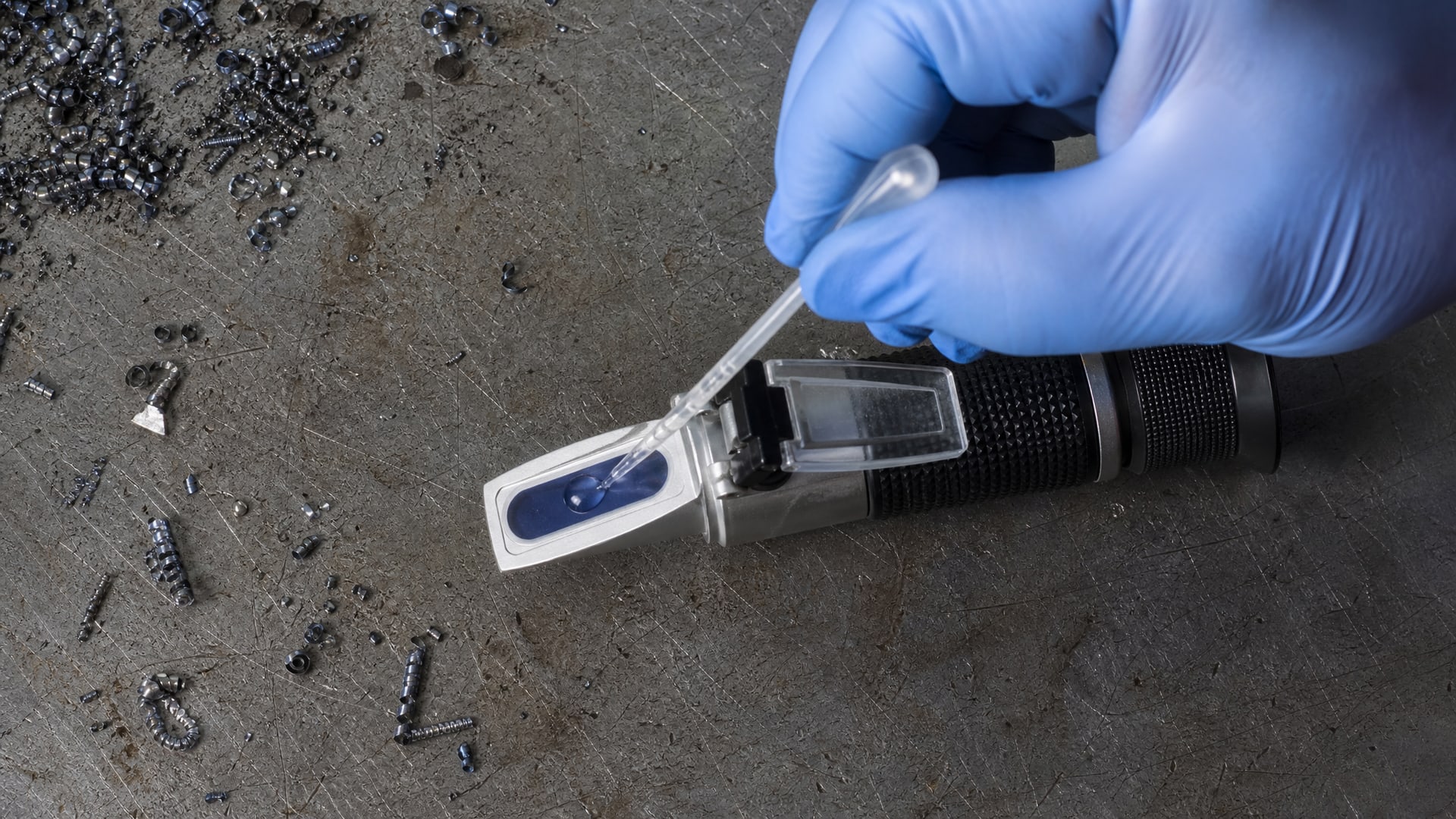

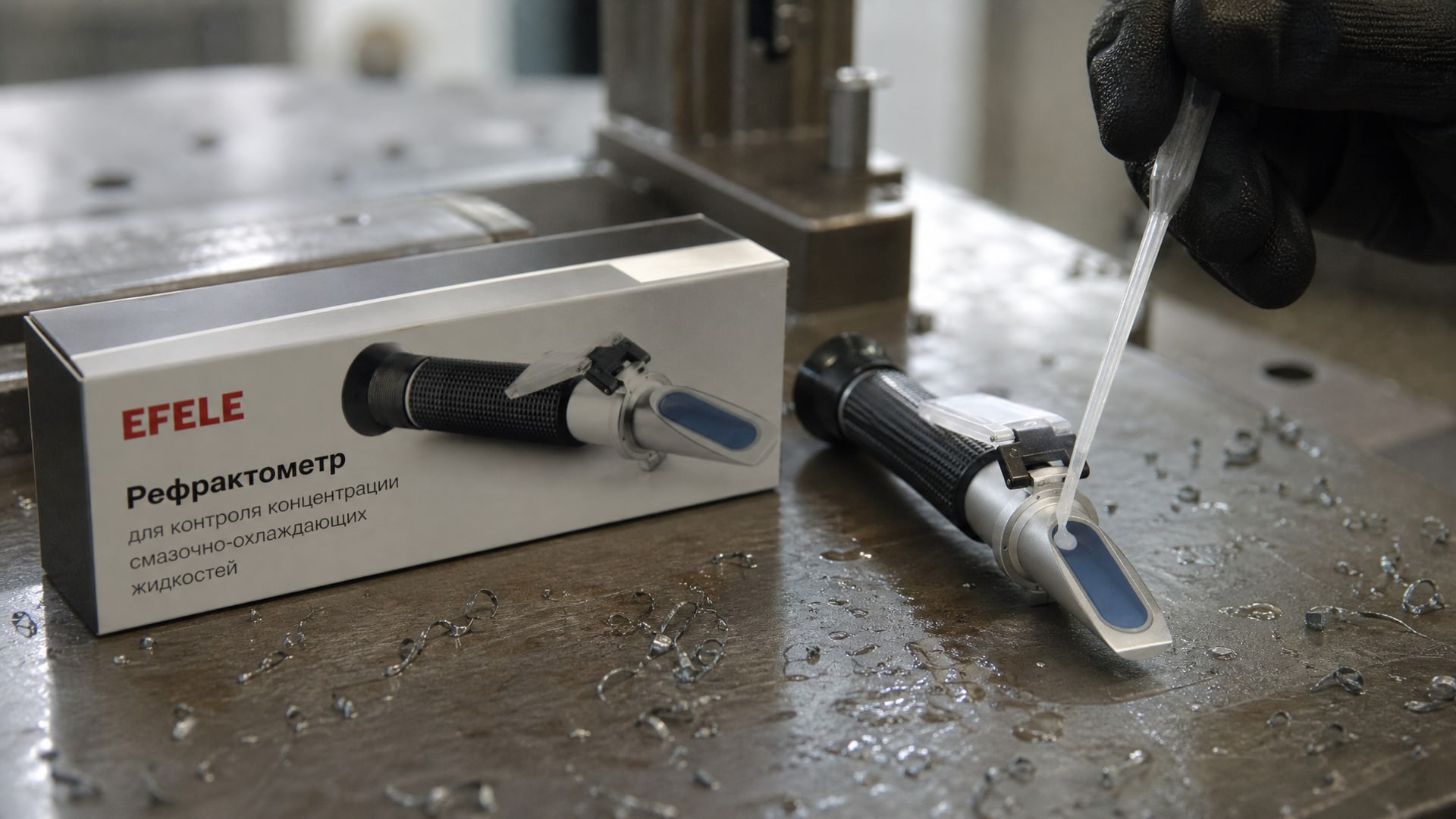

Нанесение пробы на призму
Возьмите чистую, прозрачную капельку образца. Оптимальный объем -2–3 капли или одна крупная капля, которая при закрытии крышки растечется тонкой пленкой по всей рабочей поверхности призмы.
Капните на нижнюю призму (если у вашего прибора две призмы) так, чтобы капля равномерно распределилась и не осталось сухих пятен, но и не было жидкости, вытекающей из-под крышки.
Плавно закройте верхнюю крышку (защитное стекло), прижимая медленно, без рывков - это предотвратит образование пузырей воздуха.

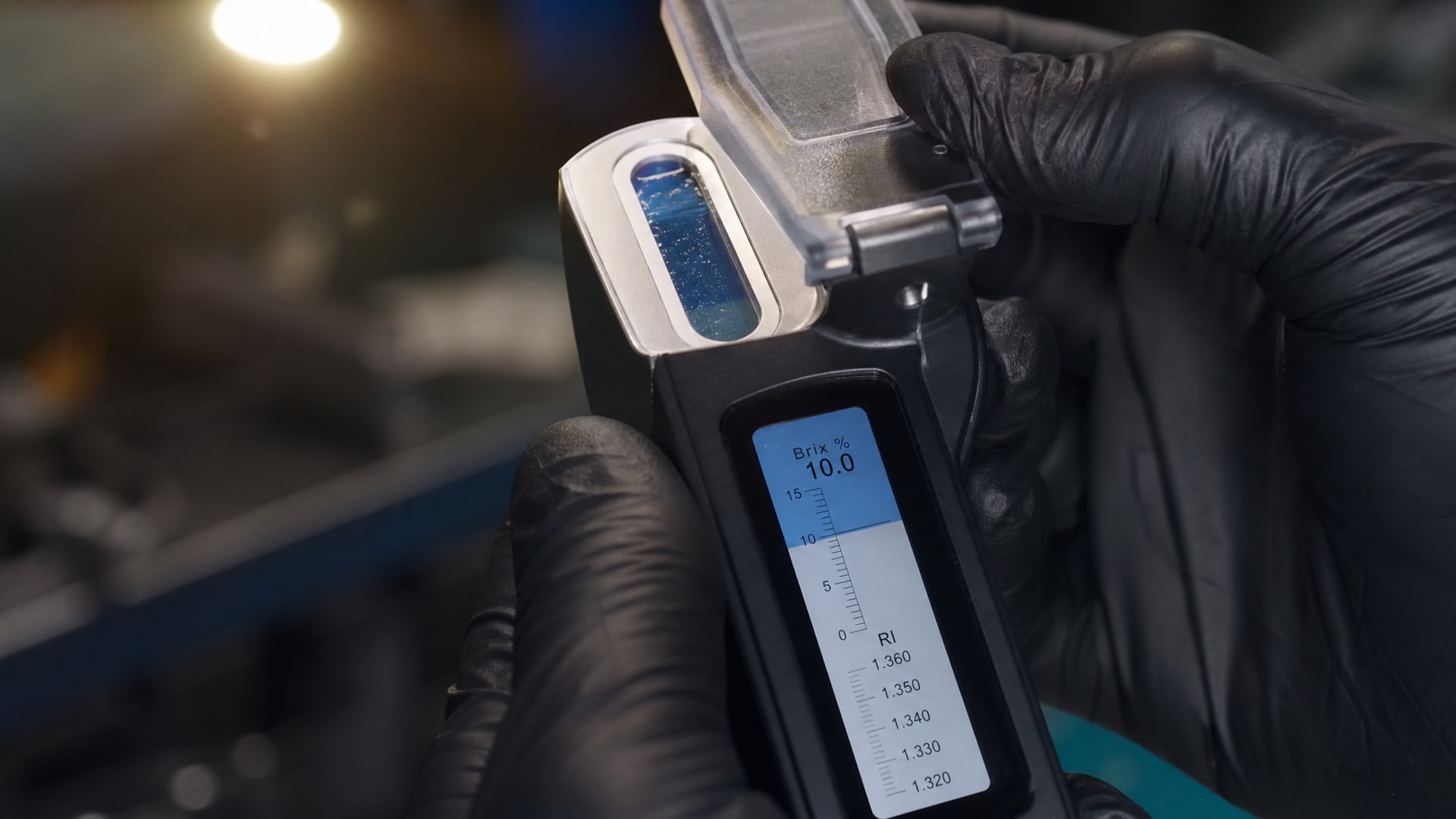

Наблюдение и чтение показания
Поднесите прибор к источнику света или посмотрите в окуляр против источника света (оконный свет подойдет хорошо).
Наведите резкость, вращая фокусировочное кольцо, пока линия тени между светлой и темной областями не станет четкой.
Эта граница пересекает шкалу - обычно шкала обозначена цифрами (0, 2, 4, 6, 8, 10, 12, 14, 16, 18, 20) или мелкими делениями между ними. Запомните показание, на котором лежит середина линии тени.
Для рефрактометров с диапазоном Brix 0–20% (что наиболее распространено для СОЖ) показания обычно лежат в пределах 4–15 условных единиц.
Расчет реальной концентрации
Полученное показание нужно умножить на коэффициент коррекции жидкости. Например, если показание рефрактометра = 8.0, а коэффициент из паспорта СОЖ = 0.75, то реальная концентрация = 8.0 × 0.75 = 6.0%.
Иногда коэффициент уже учтен в паспорте в виде готовой таблицы: "показание 8 = концентрация 6%". В этом случае прямо берите значение из таблицы, не нужно считать вручную.
Документирование результата
Запишите показание рефрактометра, примененный коэффициент и полученную концентрацию в лист контроля. Это поможет отследить тренд концентрации во времени и вовремя заметить, если система начнет "уходить" из рабочего диапазона.
Коэффициент коррекции: где его взять и как не ошибиться
Коэффициент коррекции (correction factor, refractometer factor) - это число, которое преобразует условное показание прибора в реальный процент концентрации СОЖ.
Без него рефрактометр - просто красивый прибор на полке. С ним - надежный инструмент контроля.
Источники коэффициента
Паспорт (TDS - Technical Data Sheet) продукта. Это главный и наиболее надежный источник. В паспорте либо прямо указывается число ("Refractometer factor: 0.75"), либо приводится таблица ("Refractometer reading 8.0 = Concentration 6.0%").
Техподдержка поставщика. Если коэффициент не указан в паспорте, напишите письмо с реквизитами партии - у производителя хранятся архивы и смогут дать точную информацию.
Калиброочные растворы от производителя. Некоторые компании поставляют вместе с рефрактометром или отдельно набор эталонных растворов известной концентрации - их можно использовать для проверки коэффициента на практике.
Частые ошибки при работе с коэффициентом
Использование "универсального" коэффициента для разных СОЖ. Это классическая ошибка. Коэффициент строго зависит от химического состава концентрата, и применять цифру из одного паспорта к другой жидкости неправильно. Каждая СОЖ имеет свой коэффициент.
Забывают о наличии коэффициента. Закупщик или техник берут показание рефрактометра (например, 10), не знают про коэффициент и решают, что концентрация 10% - в итоге система долго работает неправильно.
Коэффициент со временем может меняться. Если поставщик обновил формулу СОЖ, коэффициент тоже может измениться. Перед переходом на новую партию проверьте, не обновились ли паспорты.
Рабочие диапазоны концентрации для основных операций
Правильная концентрация зависит от типа обработки.
Если завысить концентрацию, система станет липкой, быстро состарится и начнет пениться; если занизить - смазывающие свойства упадут, возрастет трение и нагрев.
| Операция / режим | Типичный диапазон концентрации | Примечание |
|---|---|---|
| Грубая токарная обработка стали | 8–10% | Выше нагрузка, нужна более насыщенная эмульсия |
| Чистовая обработка, расточка | 5–7% | Более разреженная, лучше видимость, проще смыть после работы |
| Фрезерование закаленного материала | 6–8% | Средняя концентрация для баланса охлаждения и смазки |
| Шлифование | 6–10% | Зависит от типа абразива и материала; часто выше в конце смены из-за испарения воды |
| Протягивание, развертывание | 8–10% | Высокие локальные нагрузки требуют хорошей пленки |
Эти диапазоны - ориентиры, окончательное значение всегда берите из рекомендаций производителя СОЖ. Некоторые специальные эмульсии работают и при 4%, и при 15% - здесь нет универсального правила.
Температурная компенсация и ее влияние на точность замера
Показатель преломления жидкости зависит от температуры: при нагреве показатель снижается, при охлаждении - растет.
Это означает, что одна и та же концентрация СОЖ даст разное показание на рефрактометре в зависимости от того, при какой температуре ее измеряют.
Рефрактометры с ATC (Automatic Temperature Compensation)
Многие современные рефрактометры оснащены встроенной температурной компенсацией. Прибор сам считывает температуру пробы и вносит поправку в показание. Это удобно и экономит время, но не отменяет основного правила: перед измерением дайте образцу нагреться или охладиться до комнатной температуры (20–25 °C), а калибровку проводите при тех же условиях.
Приборы без ATC
Если рефрактометр без компенсации, температурная ошибка может составить 0.5–1.0 условных единиц на каждые 5 °C отклонения. То есть если вы измеряете горячую пробу со станка, прямо из системы охлаждения, показание будет занижено.
Рекомендация: дайте образцу выстояться 5–10 минут перед замером, чтобы температура выравнялась. Это займет время, но результат будет надежнее.
Типичные ошибки при использовании рефрактометра и способы их избежать
Ошибка 1: Пропуск калибровки
Проблема: техник торопится, пропускает калибровку водой и сразу начинает мерить пробы. Показания сдвигаются, система работает неправильно.
Решение: Калибровка - не факультатив. Отведите на нее 2–3 минуты в начале смены, и вы избежите потери урожая за счет переконцентрированной или недоконцентрированной эмульсии.
Ошибка 2: Проба с поверхности бака
Проблема: в баке СОЖ слой пены и посторонних масел (обычно отслаивается отработанное масло с обрабатываемой детали). Показание рефрактометра выше, чем оно есть на самом деле.
Решение: Всегда отбирайте пробу из циркулирующей линии или из середины закрытого бака. Если бак открытый, берите образец из глубины, избегая верхних 5–10 см.
Ошибка 3: Загрязненная призма
Проблема: на рабочей поверхности призмы остались сухие хлопья старой эмульсии, микроскопические частицы. Линия тени размывается, показание неправильное.
Решение: Протирайте призму спирто-ацетоновой смесью (или изопропиловым спиртом) на чистой безворсовой ткани после каждого замера. Не нужно агрессивно скоблить - мягкое движение вверх-вниз.
Ошибка 4: Пузырьки воздуха под стеклом
Проблема: при закрытии крышки часть жидкости выдавилась, осталась воздушная линза. Свет преломляется неправильно, показание прыгает.
Решение: Закрывайте крышку медленно и равномерно, без рывков. Если пузырь остался - откройте крышку, капните чуть больше жидкости, закройте снова.
Ошибка 5: Неправильный коэффициент
Проблема: применяется коэффициент от соседней СОЖ или "универсальная" цифра 0.5 для всех подряд.
Решение: Для каждой СОЖ держите печатную карточку (или цифровую запись) с ее коэффициентом. Выдавайте информацию тем, кто мерит пробы.
Рефрактометр в системе полного контроля СОЖ
Рефрактометр - удобный и быстрый инструмент для оперативного контроля на производстве.
Но он измеряет только одно свойство: относительное содержание воды и концентрата в эмульсии. Для полноты картины стоит дополнять его другими методами.
При длительной работе в СОЖ накапливаются продукты окисления, микрочастицы железа из обработанного металла, бактерии. Концентрация может быть в норме (скажем, 7%), но щелочное число упадет ниже допуска, или в образце обнаружится избыток железа - система уже требует обновления. Лаборатория берет образец, анализирует вязкость (ASTM D445), щелочное число (TAN, ASTM D2134), содержание железа и, если нужно, микробиологический статус.
Для критичных систем (высокоточное производство, дорогое оборудование) рекомендуется раз в 2–4 недели отправлять полный образец на анализ, а рефрактометр использовать для ежедневного контроля концентрации в цехе.
Для менее требовательных операций рефрактометра часто достаточно: добавьте свежую СОЖ, когда концентрация упадет ниже минимума, сливайте верхний слой с пеной и маслами, держите систему в чистоте - и эмульсия прослужит долго.
Интеграция рефрактометра в цеховой процесс контроля
На практике рефрактометр встраивается в рутину так:
Начало смены: Техник калибрует прибор на воде (2 минуты).
Каждые 2–3 часа работы: Берет пробу из системы, измеряет концентрацию (1–2 минуты). Если концентрация ниже минимума, добавляет концентрат СОЖ прямо в бак или в отбойник; если выше максимума, немного сливает жидкость и доливает воду (если система позволяет).
Конец смены: Протирает призму, закрывает прибор.
Раз в неделю или в месяц: Отбирает образец для лаб-анализа, если это предусмотрено регламентом.
Для станков с централизованной системой смазки (в машиностроении часто используются крупные общецеховые баки) замеры проводят 1–2 раза в смену, потому что концентрация в больших объемах меняется медленнее.
Когда такой процесс налажен, прибор становится надежным помощником и экономит деньги: система работает в оптимальной концентрации, СОЖ не перерасходуется, инструмент служит дольше.
Часто задаваемые вопросы
Что показывает рефрактометр: прямо процент концентрации или условное число?
Рефрактометр показывает условное число по шкале (обычно от 0 до 20 Brix). Это число еще не равно проценту концентрации СОЖ. Чтобы получить реальный процент, нужно показание умножить на коэффициент коррекции жидкости, указанный в ее паспорте. Например, показание 8.0 × коэффициент 0.75 = 6% реальной концентрации.
Почему калибровка рефрактометра так важна, если я использую один и тот же прибор каждый день?
Калибровка нужна, потому что показатель преломления призмы и жидкости очень чувствителен к температурным изменениям, загрязнениям на поверхности и испарению старых образцов. Даже если вы используете одинаковый прибор, его ноль может сдвинуться на 0.5–1.0 единицу за ночь. Калибровка на воде перед каждой сменой - это 2–3 минуты, которые спасают от часов неправильной работы системы.
Можно ли мерить рефрактометром пробу прямо со станка, горячую, только что из системы охлаждения?
Нежелательно. Горячая жидкость даст заниженное показание (на 0.5–1.0 единицу за каждые 5 °C выше комнатной температуры). Даже если у прибора есть автоматическая температурная компенсация, рекомендуется дать образцу остыть до 20–25 °C перед измерением или дождаться термостабилизации на призме (минимум 30 секунд после нанесения капли).
Что делать, если рефрактометр показывает концентрацию 2% или 15%, а паспорт говорит, что рабочая концентрация 5–10%?
Сначала проверьте, правильно ли применен коэффициент. Если показание действительно 2%, то в системе почти чистая вода - нужно срочно добавить концентрат. Если 15% - система переконцентрирована, нужно слить часть жидкости и долить воду. Если после корректировки показание не меняется или прыгает туда-сюда, проверьте калибровку прибора и чистоту призмы.
Рефрактометр показывает, что концентрация в норме, но система пенится и щипет при контакте с кожей. Что не так?
Концентрация может быть в норме, но система могла постареть: щелочное число упало, накопились бактерии или продукты окисления. Рефрактометр мерит только один параметр - содержание воды и концентрата. Отправьте образец в лабораторию на полный анализ. На практике, если эмульсия начала сильно пениться при нормальной концентрации, это часто признак того, что пора менять жидкость.
Заключение
Рефрактометр - это не волшебная палочка, а инструмент, который дает точный результат только при правильной технике. Главное правило: показание на шкале нужно переводить в реальную концентрацию через коэффициент коррекции из паспорта СОЖ. Перед каждой серией замеров калибруйте прибор на дистиллированной воде, пробу берите из работающей системы, дайте ей выстояться до комнатной температуры, и только тогда нанесите на призму. Этот алгоритм занимает 5–10 минут и дает в результате надежные показания, по которым можно управлять системой смазки.
Практика показывает, что когда на производстве налажено правильное использование рефрактометра, концентрация стабилизируется в рабочем диапазоне, расход СОЖ становится предсказуемым, а качество обработки улучшается. На производствах, где используют специализированный рефрактометр с автоматической температурной компенсацией (например, EFELE Рефрактометр для СОЖ диапазоном Brix 0–20%), замеры проводят еще быстрее и надежнее, потому что прибор уже скомпенсирован под условия цеха.
Следующий шаг: получите у поставщика каждой используемой СОЖ ее коэффициент коррекции (или найдите его в паспорте), выдайте информацию тем, кто проводит замеры, и установите регулярность контроля - не реже одного раза в смену. Это вложение во внимание к деталям окупится стабильностью системы.
