Концентрация охлаждающе-смазочной жидкости - параметр, от которого напрямую зависит качество обработки деталей, стойкость инструмента и стабильность работы станка. Даже небольшое отклонение от нормы приводит к ускоренному износу, коррозии, появлению дефектов на поверхности и преждевременному выходу эмульсии из строя. Рефрактометр - стандартный портативный прибор для полевого контроля этого параметра прямо на участке. Инженеры и закупщики выбирают его потому, что метод быстрый, не требует лаборатории и дает воспроизводимый результат. В этой статье разберем, как правильно пользоваться рефрактометром, какие ошибки допускают операторы и как сверить показания со спецификацией конкретной СОЖ.
Что такое рефрактометр и почему его выбирают для контроля СОЖ
Рефрактометр - это оптический прибор, который измеряет показатель преломления света при прохождении через жидкость.
На шкале прибора значение отражается в градусах Брикса (Brix), которые масштабируются под концентрацию растворов. Для каждой СОЖ один и тот же показатель Brix может соответствовать разной фактической концентрации, потому что состав эмульгаторов и добавок у разных продуктов различен.
Главное преимущество рефрактометра на участке - скорость и портативность. За две-три минуты закупщик или инженер может проверить концентрацию прямо у станка, не ожидая результатов лаборатории. Метод признан стандартом в отрасли: ASTM D3321-19(2023) определяет методологию использования портативного рефрактометра для контроля металлорежущих жидкостей. Это означает, что показания рефрактометра воспроизводятся и сопоставимы между разными участками и сменами.
Точность измерения зависит от нескольких факторов: чистоты призмы, качества калибровки, температуры образца, однородности эмульсии и понимания оператором того, как перевести Brix в реальный процент. Не зная рефрактометрического фактора своей СОЖ, невозможно дать правильную оценку состояния жидкости в системе.
Как рассчитать реальную концентрацию по показаниям рефрактометра
Основная формула, которую использует снабженец при каждом замере:
Реальная концентрация (%) = показание рефрактометра (Brix) × рефрактометрический фактор продукта
Рефрактометрический фактор - это безразмерный коэффициент, который производитель СОЖ указывает в технических данных или карточке товара. Например, если прибор показал 10 Brix, а фактор продукта равен 0,5, то реальная концентрация составляет 10 × 0,5 = 5%.
Почему нельзя брать универсальную таблицу? Потому что одна и та же эмульсия на основе минерального масла с разными наборами поверхностно-активных веществ и противозадирных присадок будет преломлять свет по-разному. Два продукта одного класса (например, общего назначения для мехобработки), но от разных производителей или серий, могут иметь значительно отличающиеся факторы.
Закупщик должен хранить рядом с каждым портативным рефрактометром копию технического листа с указанием фактора. Если фактор потерян, его можно запросить у поставщика СОЖ или найти в карточке товара на сайте. Без этой информации все измерения теряют смысл - оператор получит число Brix, но не будет знать, перечищена ли жидкость или уже требуется замена.
Рабочие диапазоны концентрации для разных операций
Каждой операции на станке соответствует рекомендуемый диапазон концентрации, который производитель указывает в инструкции.
Это не произвол, а результат многолетних испытаний: при такой концентрации достигается оптимальный баланс между охлаждением, смазкой, удалением стружки и стойкостью эмульсии.
| Операция | Типовой диапазон концентрации, % |
|---|---|
| Шлифование | 4–7 |
| Общая механическая обработка | 5–8 |
| Сверление | 5–9 |
| Развертывание и нарезание резьбы | 8–12 |
| Протяжка | 8–10 |
Если концентрация ниже минимума, эмульсия теряет смазывающую способность, режущий инструмент быстрее затупляется, возрастает риск прижогов на поверхности детали. При концентрации выше оптимума жидкость становится вязкой, плохо отводит тепло, быстрее окисляется и накапливает загрязнения. На резьбонарезающих операциях узкий диапазон особенно критичен: отклонение на 1–2% может привести к срыву резьбы или поломке метчика.
На участках с интенсивным водоотделением (когда вода испаряется или уходит со стружкой и деталями) концентрация естественным образом растет - это нужно учитывать при еженедельных проверках. На участках с частой промывкой деталей, наоборот, жидкость разбавляется, и концентрация падает.
Пошаговая инструкция: как правильно измерить концентрацию рефрактометром
Подготовка прибора и калибровка
Начните с калибровки, даже если прибор вчера уже проверяли. Нанесите 2–3 капли дистиллированной воды на призму прибора. Закройте крышку, посмотрите в окуляр против источника света (солнечного света или лампы), и убедитесь, что граница раздела между темной и светлой областями совпадает с нулевой отметкой на шкале. Если граница смещена, отрегулируйте винт калибровки, пока не выставите ноль точно.
Калибровка может дрейфовать из-за температурных колебаний, загрязнения призмы или механических толчков. Проверяйте ноль в начале смены и после каждых 5–10 измерений. Это займет 30 секунд, но гарантирует надежность всего дальнейшего контроля.
Взятие пробы
Снимайте образец не с поверхности резервуара (где скапливается пена и может быть масляная пленка), а из циркуляционной системы или со дна отстойника - места, где эмульсия хорошо перемешана. Если прибор не оборудован датчиком температурной компенсации, дайте пробе остыть или прогреться до комнатной температуры (около 20 °C). Эмульсия, горячая со станка, даст ошибочно низкое показание.
Перед измерением несколько раз перемешайте образец в посуде или встряхните его, если эмульсия расслоилась. Расслоение бывает, когда жидкость долго стоит без движения или когда концентрация упала и эмульгаторы уже не держат масло в растворенном виде. Неоднородная проба даст «плавающее» показание на приборе.
Нанесение образца и считывание показания
Поднимите крышку приора, нанесите 2–3 капли образца на стеклянную призму. Хватит именно столько, чтобы призма была смочена и между ней и крышкой образовалась пленка жидкости. Слишком много жидкости усложняет считывание, слишком мало дает пустоты и ошибки. Закройте крышку, убедитесь, что лишняя жидкость вытекла, и посмотрите в окуляр.
Держите прибор против источника света так, чтобы в окуляре была ясная граница между темной и светлой областями. Не приносите лицо вплотную к окуляру; удалите его на несколько сантиметров, чтобы видеть шкалу. Граница должна быть четкой и неподвижной. Если она размыта или колеблется, проверьте чистоту призмы (протрите мягкой бумагой и дистиллированной водой) и убедитесь, что прибор держите в вертикальном положении.
Считайте значение, где пересекаются граница и шкала. Запишите число Brix. Затем вычислите реальную концентрацию по формуле: концентрация = Brix × фактор. Например, если показано 12 Brix и фактор СОЖ равен 0,4, то концентрация = 12 × 0,4 = 4,8%.
После измерения
Сразу же протрите призму чистой мягкой тканью или бумагой, смоченной дистиллированной водой. Высушите ее чистой салфеткой или дайте испариться. Остатки эмульсии на призме при следующем измерении смешаются с новым образцом и исказят результат. Не трите призму абразивными материалами или сухой тканью - это оставляет микротрещины.
Закройте прибор и уберите в кейс. Если вы работаете в пыльном цехе, после смены протрите внешние поверхности сухой тканью.
Типовые ошибки при измерении и как их избежать
Ошибка 1. Прямое приравнивание Brix к проценту концентрации

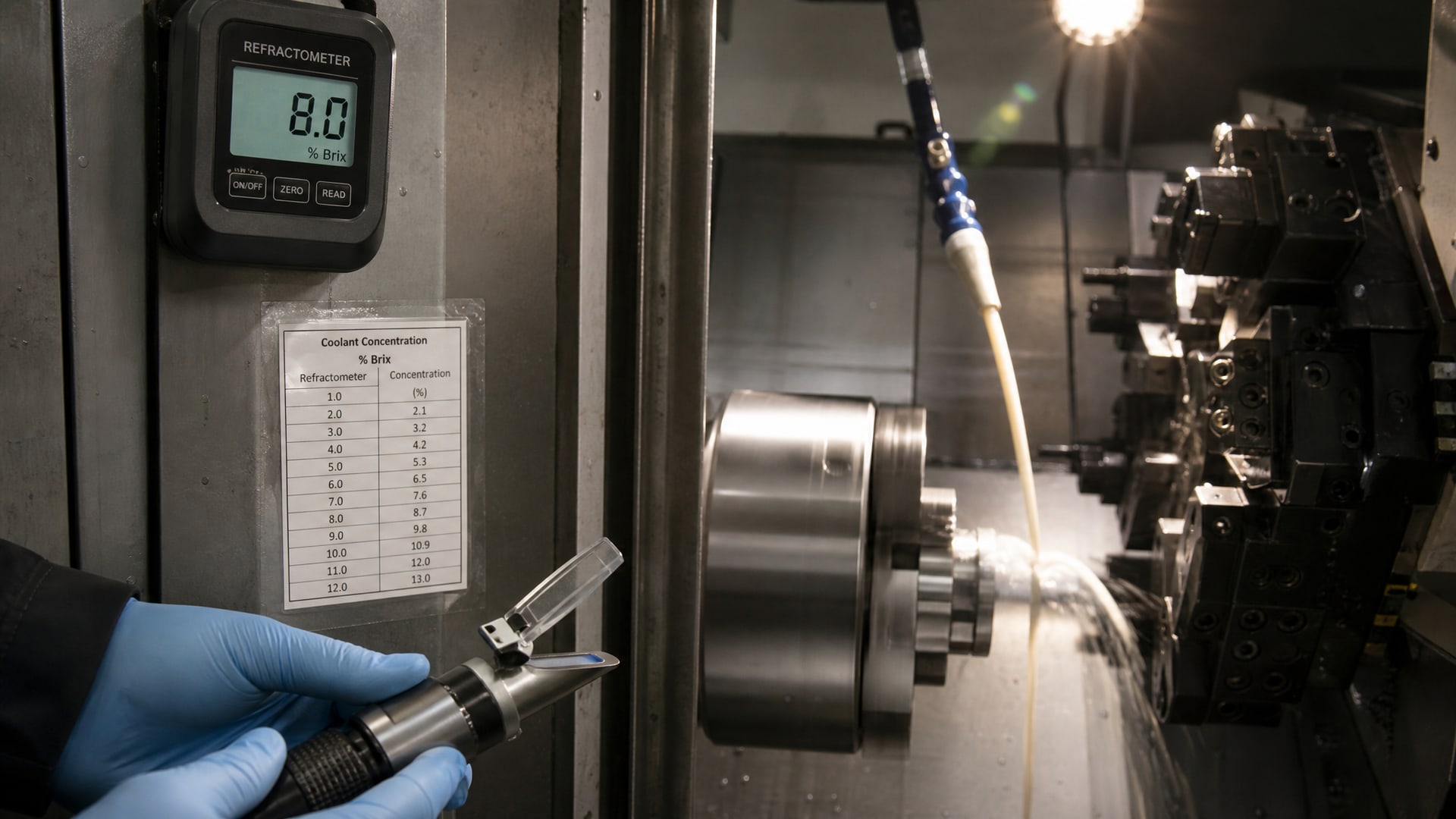

Оператор видит на шкале цифру 8 и записывает: «Концентрация = 8%». На самом деле, без рефрактометрического фактора это бессмысленная цифра. Решение: перед первым измерением поместите карточку с фактором в чехол прибора или ламинированную таблицу расчета на стенку цеха.
Ошибка 2. Несоответствие рабочего диапазона спецификации
Закупщик проверяет концентрацию, видит 6,5%, считает это нормой и ничего не делает, хотя для резьбонарезания нужно 8–12%. Решение: иметь распечатку таблицы рабочих диапазонов для каждой операции из инструкции производителя СОЖ. Каждый участок должен знать свой допуск.
Ошибка 3. Калибровка проводится редко или вообще не проводится
Прибор может дрейфовать, особенно при колебаниях температуры. Через две недели без калибровки все его показания становятся недостоверными. Решение: калибровка - обязательная часть утреннего чек-листа. 30 секунд на дистиллированную воду.
Ошибка 4. Образец берется с поверхности или из мутной части эмульсии
Там, где лежит пена или скапливается отстой, концентрация и загрязненность совсем не репрезентативны. Решение: снимайте пробу из циркуляционной системы или со дна резервуара, не касаясь поверхностного слоя.
Ошибка 5. Проба не перемешана, эмульсия расслоилась
Если масло и вода разделились, то на разных слоях будут разные показания. Решение: перед замером встряхните пробу. Если расслоение стойкое (не перемешивается при встряхивании), это признак разрушения эмульсии - нужна замена или срочная корректировка.
Ошибка 6. Температура образца не соответствует норме
Горячая эмульсия со станка показывает концентрацию ниже, чем она есть. Холодная (из холодильника) - выше. Решение: дайте образцу 5–10 минут, чтобы прийти к комнатной температуре, или используйте прибор с автоматической температурной компенсацией.
Ошибка 7. Один замер считается окончательным результатом
Показания прибора «скачут» -6,1%, потом 6,4%, потом 6,0%. Оператор берет первое число и уходит. Решение: делайте минимум три замера подряд (на одной пробе или на трех независимых образцах). Если значения разбросаны более чем на 0,3–0,5%, проверьте чистоту призмы, однородность эмульсии и температуру.
Интеграция в систему контроля на производстве
На промышленном участке портативный рефрактометр - часть ежедневного контроля качества жидкости.
Инженер или старший операционник проверяет концентрацию еженедельно (или ежедневно при интенсивной работе), записывает результаты в журнал и сравнивает со спецификацией. Если концентрация выходит за пределы допуска, принимается решение: добавить концентрата, разбавить водой или заменить жидкость.

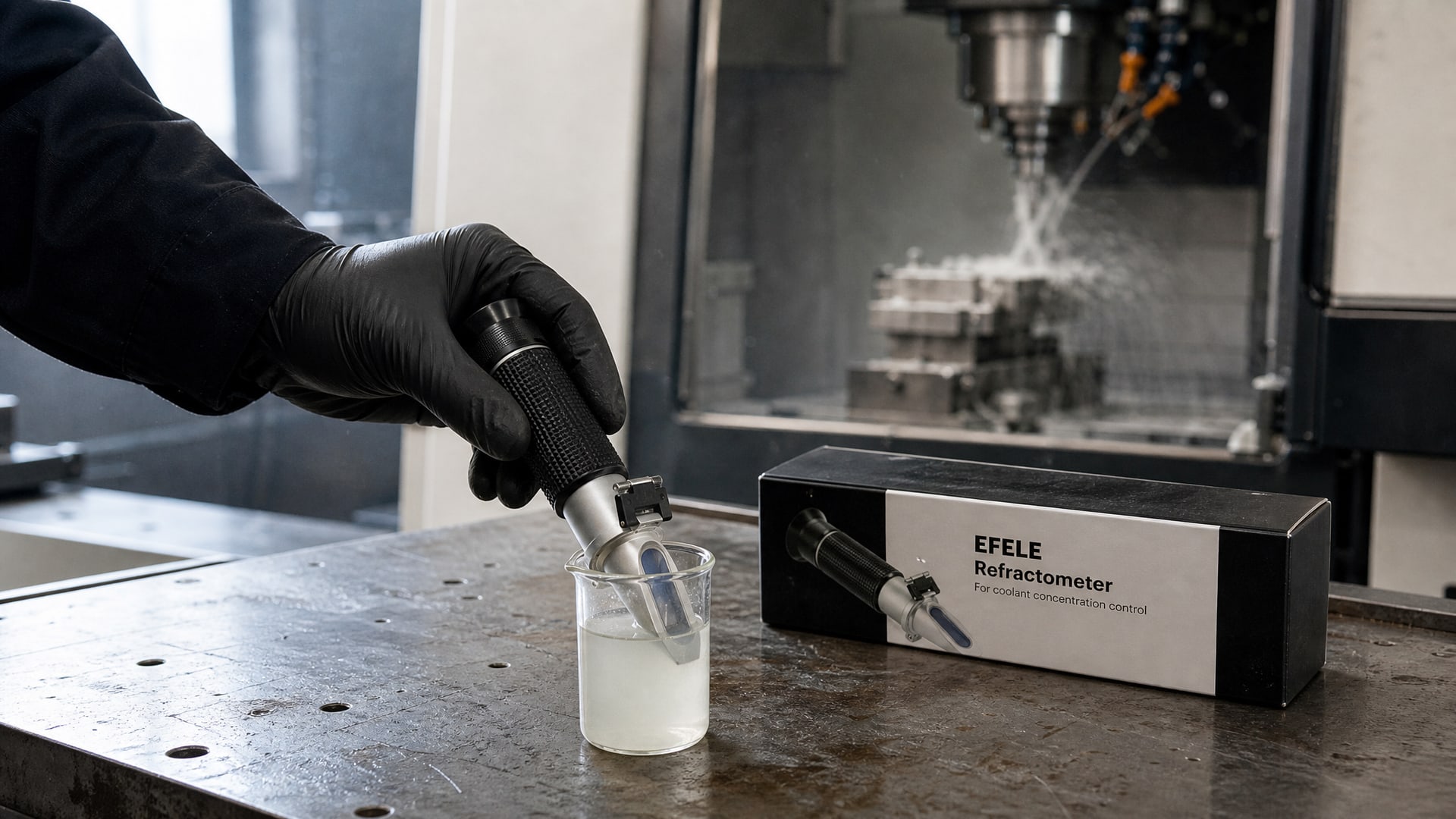

Для точного контроля концентрации СОЖ на производстве рекомендуется использовать портативный ручной рефрактометр EFELE, который позволяет быстро и эффективно измерять показатель Brix прямо у станка. Такой прибор имеет удобный диапазон шкалы 0–20%, что охватывает типовые рабочие диапазоны большинства эмульсий, и позволяет закупщику или инженеру получить воспроизводимый результат за две-три минуты.
Часто возникает вопрос: когда и как часто нужно проверять? На участках с высокой интенсивностью обработки (длинные циклы, частая подача) - ежедневно. На участках с умеренной нагрузкой -2–3 раза в неделю. При сезонных колебаниях (летом вода испаряется быстрее) - чаще. После добавления концентрата или воды - повторный контроль через 2–3 часа работы, чтобы убедиться, что жидкость перемешалась.
Результаты записываются в журнал с датой, временем, номером партии СОЖ и именем проверяющего. Если концентрация падает быстрее, чем обычно (например, не 0,2% в неделю, а 0,5%), это сигнал к проверке герметичности системы, работы скиммера (если он есть) и качества фильтрации.
Часто задаваемые вопросы
Можно ли пользоваться рефрактометром без предварительной калибровки?
Нет. Калибровка на дистиллированной воде - обязательная базовая процедура. Без нее показания прибора теряют надежность. Проверяйте ноль в начале смены и каждые 5–10 измерений. Это займет менее минуты, но гарантирует корректность всех последующих замеров.
Почему одно и то же показание Brix означает разную концентрацию для разных СОЖ?
Потому что состав эмульгаторов, противозадирных присадок и базового масла различается между продуктами. Показатель преломления зависит от химического состава, а не только от доли воды и масла. Поэтому каждая СОЖ имеет собственный рефрактометрический фактор, указанный производителем.
Как узнать рефрактометрический фактор, если его нет в инструкции?
Запросите у поставщика СОЖ, обратитесь в техподдержку производителя или проверьте карточку товара на сайте. Фактор - это ключевая информация для правильного использования рефрактометра, и производитель обязан ее предоставить. Никогда не угадывайте и не берите фактор из интернета «для похожей смазки».
Влияет ли температура образца на показания рефрактометра?
Да, влияет. Горячая жидкость преломляет свет иначе, чем холодная. Если прибор без встроенной температурной компенсации, показания будут смещены. Решение: дайте образцу остыть до комнатной температуры (20 °C) перед измерением или используйте прибор с автоматической корректировкой.
Что делать, если показания рефрактометра «прыгают» и не стабилизируются?
Проверьте: чистоту и сухость призмы (загрязнение дает размытую границу), однородность эмульсии (встряхните образец, если он расслоился), температуру (подождите, пока образец придет к норме) и качество освещения. Если граница по-прежнему размыта, это может указывать на разрушение эмульсии или наличие посторонних частиц, и жидкость требует внеплановой очистки или замены.
Какой диапазон Brix нужен для универсального рефрактометра на участке?
Для большинства эмульсий подходит диапазон 0–20 Brix. Он охватывает типовые рабочие концентрации (от 3–4% до 12–15%) и позволяет работать с одним прибором на разных операциях. Узкоспециализированные приборы (например, 0–10 Brix) нужны только если на участке работают исключительно с высокоразведенными жидкостями.
Заключение
Контроль концентрации СОЖ рефрактометром - это простой и быстрый способ сохранить стабильность работы станков и качество обработки деталей. Главное - понимать, что показание прибора в Brix не равно проценту концентрации: нужен рефрактометрический фактор конкретного продукта. Обязательная калибровка на дистиллированной воде, правильное взятие пробы (2–3 капли, из однородной части системы), считывание границы свет/тень и применение рабочего диапазона для конкретной операции - это четыре кита надежного контроля.
Закупщик или инженер должны хранить рядом с прибором карточку со спецификацией СОЖ (с указанием фактора и рабочих диапазонов), вести журнал замеров и при выходе параметров за допуск своевременно корректировать концентрацию или заменять жидкость. Если измерения начинают «скакать», это сигнал проверить чистоту прибора, однородность эмульсии и ее состояние. Повторный контроль после корректировки - обязатель. Такой дисциплинированный подход избавляет от преждевременного износа инструмента, брака на деталях и дорогостоящих простоев линий.
