Коррозионная стойкость металлов - это способность материала сопротивляться разрушению под воздействием агрессивных сред. Для металлообрабатывающих производств, особенно на операциях проточки и фрезерования, оценка этого свойства критична: некорректно выбранная смазка или неправильная подготовка поверхности могут привести к ржавлению детали уже в процессе обработки или хранения. Испытания на коррозию проводят по стандартизированным методикам, которые позволяют объективно сравнивать материалы и оценивать эффективность защитных средств. В статье разберемся, как устроена методика лабораторных испытаний, какие стандарты регулируют этот процесс, и как интерпретировать полученные результаты.
Эта информация пригодится технологам, закупщикам СОЖ и специалистам по качеству, которые отвечают за выбор материалов и контроль их коррозионной стойкости в производстве.
Коррозионная стойкость как свойство металлов и сплавов
Коррозионная стойкость относится к физико-химическим свойствам металлов и сплавов и определяет их способность противостоять окислению и разрушению в заданной среде.

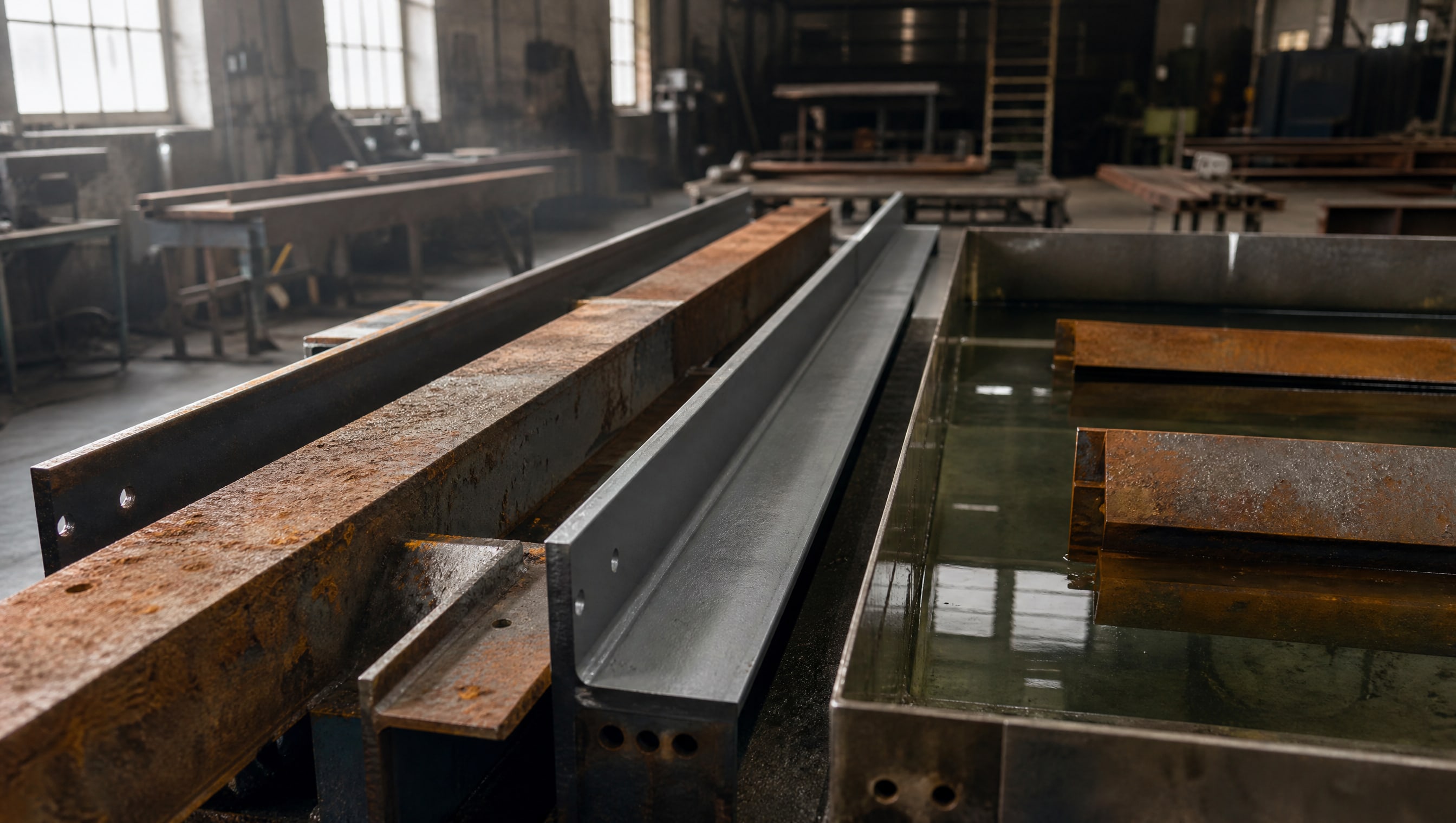

Это не универсальная характеристика: один и тот же материал может быть высокостойким в пресной воде и быстро ржаветь в хлоридной среде. По этой причине испытания всегда привязаны к конкретным условиям - температуре, составу коррозионной среды, наличию нагрузки и времени экспозиции.
Коррозия металлов, коррозионная стойкость - эти два процесса находятся в диалектической связи: первая - это разрушение, вторая - способность ему противостоять. Для оценки используют классификацию по типам поражения (общая коррозия, питтинг, щелевая, межкристаллитная), что позволяет понять механизм разрушения и подобрать адекватные защитные средства.
Стандарты четко разделяют испытания по назначению: ускоренные методы (соляной туман, агрессивные растворы) дают результаты за дни-недели; имитационные (эксплуатационные) последовательно моделируют реальные условия и требуют месяцы. Для фабрик металлообработки это важно: нельзя просто заявить «материал хорош», нужно указать, в каких условиях его тестировали.
Стандартная нормативная база испытаний на коррозию
Основной стандарт - ГОСТ 9.908-85 - определяет методы определения показателей коррозии и коррозионной стойкости металлов и сплавов.
Он описывает отбор образцов, подготовку шлифов, микроскопическое исследование и классификацию поражений. По этому стандарту протокол испытания оформляют в соответствии с ГОСТ 9.905-82.
Для коррозионностойких сталей действует ОСТ 1 90212-76, который устанавливает группы испытаний: ускоренные в агрессивных средах и испытания, имитирующие эксплуатацию во всеклиматических условиях. В камере соляного тумана срок составляет 2 месяца, при погружении в 3%-ный раствор NaCl -6 месяцев, для морских условий - также 6 месяцев. При испытаниях под нагрузкой установки должны обеспечивать нагружение до величины временного сопротивления разрыву исследуемой стали.
Для специальных случаев (например, в условиях сероводородной коррозии) применяют СТО Газпром 2-5.1-148-2007, где задают режим насыщения раствора H₂S: в первый час - не менее 200 см³/мин на 1 л раствора, затем - не менее 10 см³/мин. Испытание проводят в растворе 5% NaCl + 0,5% CH₃COOH в дистиллированной воде при температуре (25±3) °C на трех одинаковых образцах.
Международный стандарт ГОСТ Р ИСО 10271-2014 по испытаниям металлических материалов подтверждает, что ISO-подходы универсальны и применяются в прикладных отраслях, где критична коррозионная стойкость.

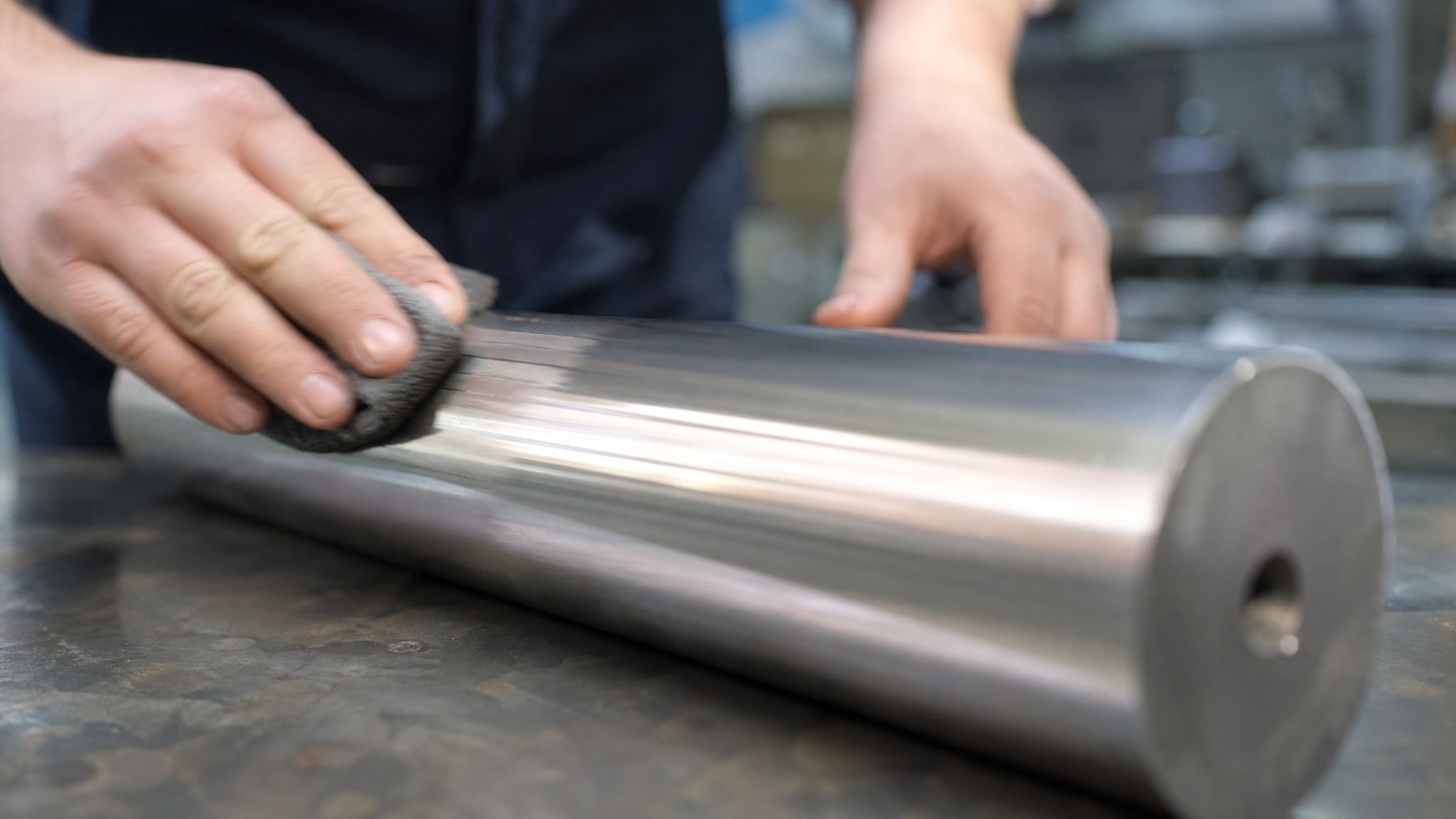

Подготовка образцов: ключевой этап методики
Результат испытания напрямую зависит от качества подготовки.

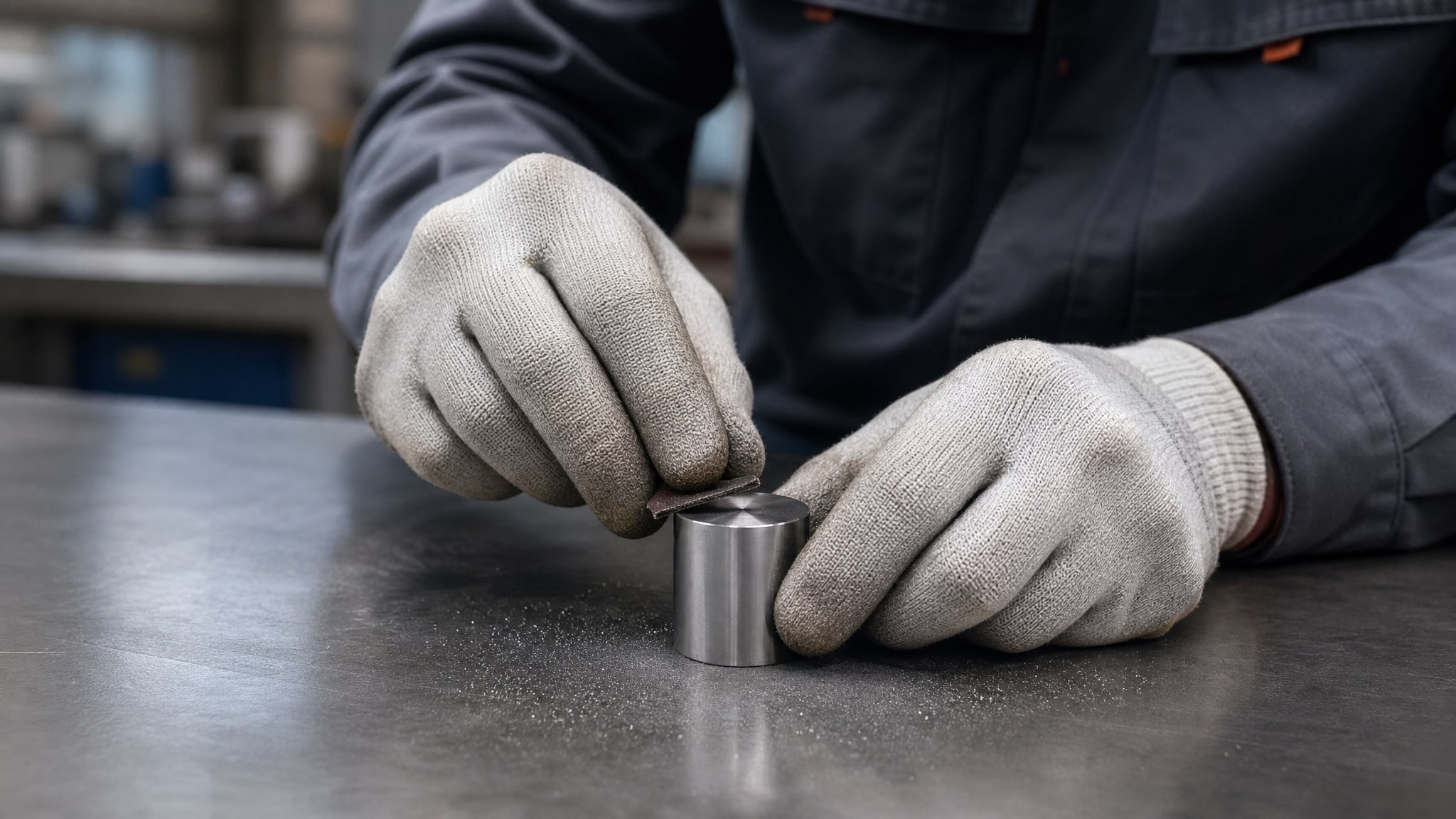

Учебно-методическое пособие УрФУ рекомендует поверхность образцов отшлифовать, отполировать и обезжирить. Затем измеряют размеры зоны воздействия с точностью до 0,01 мм и взвешивают образцы на аналитических весах с точностью до 0,00001 г.
Выбор образцов - не формальность: они должны иметь ту же структуру, химический состав и термообработку, что и реальный материал в производстве. Если подготовить образцы небрежно, с царапинами, окислами или загрязнениями, результат завысится (коррозия будет развиваться быстрее, чем в реальности) или занизится (если поверхность слишком гладкая).
При локальной коррозии отбирают образцы из трех зон: пораженной, непораженной и промежуточной. Если на поверхности один тип поражения - минимум из трех характерных участков. При нескольких типах или разной глубине поражения - из всех пораженных участков. Это обеспечивает объективность оценки и исключает случайные выбросы.
Стандартный набор составляет 5 параллельных образцов; в отдельных случаях допускается сокращение до 3. Такой подход позволяет учесть микровариации материала и подтвердить воспроизводимость результатов.
Методика испытания на проточке: визуальный и микроскопический анализ
По ГОСТ 9.908-85 испытание проводят на металлографическом шлифе под микроскопом при увеличениях 50×, 100×, 500× и 1000×.
Образцы предварительно готовят через стандартный цикл шлифования и полирования, затем травят специальным реактивом для выявления структуры и границ зерен.

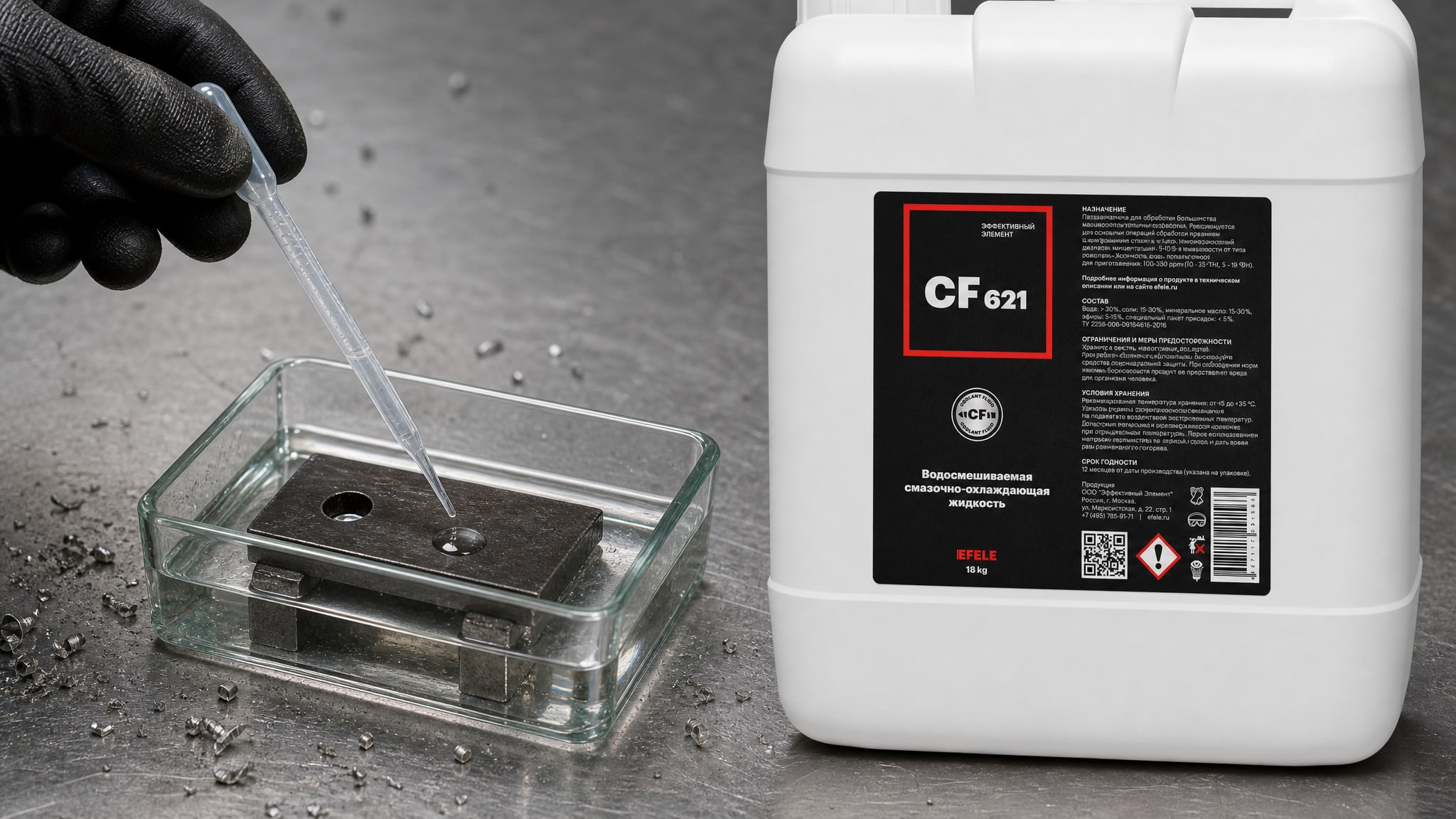

Для оценки защиты от ржавления чугуна в среде СОЖ, можно рассмотреть полусинтетическую водорастворимую смазочно-охлаждающую жидкость EFELE CF-621, предназначенную для обработки стали, чугуна и алюминиевых сплавов. Такие составы позволяют одновременно оценить эффект смазки и защиту поверхности от коррозии на реальных образцах после проточки.
При анализе образца фиксируют: - тип коррозионного поражения (общая, питтинг, щелевая, межкристаллитная); - глубину проникновения (в микрометрах); - площадь и распределение ржавчины по поверхности; - наличие корки окислов и их адгезию; - структурные изменения в приповерхностной зоне.
Измерения проводят с помощью микроскопа, калибруя шкалу по стандартным эталонам. Каждый образец документируют фотографией при разных увеличениях. Результаты заносят в протокол, указывая глубину и характер поражения для каждой из трех зон отбора.
Полученные данные позволяют не только констатировать наличие коррозии, но и выявить причины: например, питтинг указывает на локальный прорыв защитной пленки, межкристаллитная коррозия - на неправильный режим термообработки материала.
Ускоренные испытания в агрессивных средах
Для сокращения времени оценки применяют ускоренные методы.

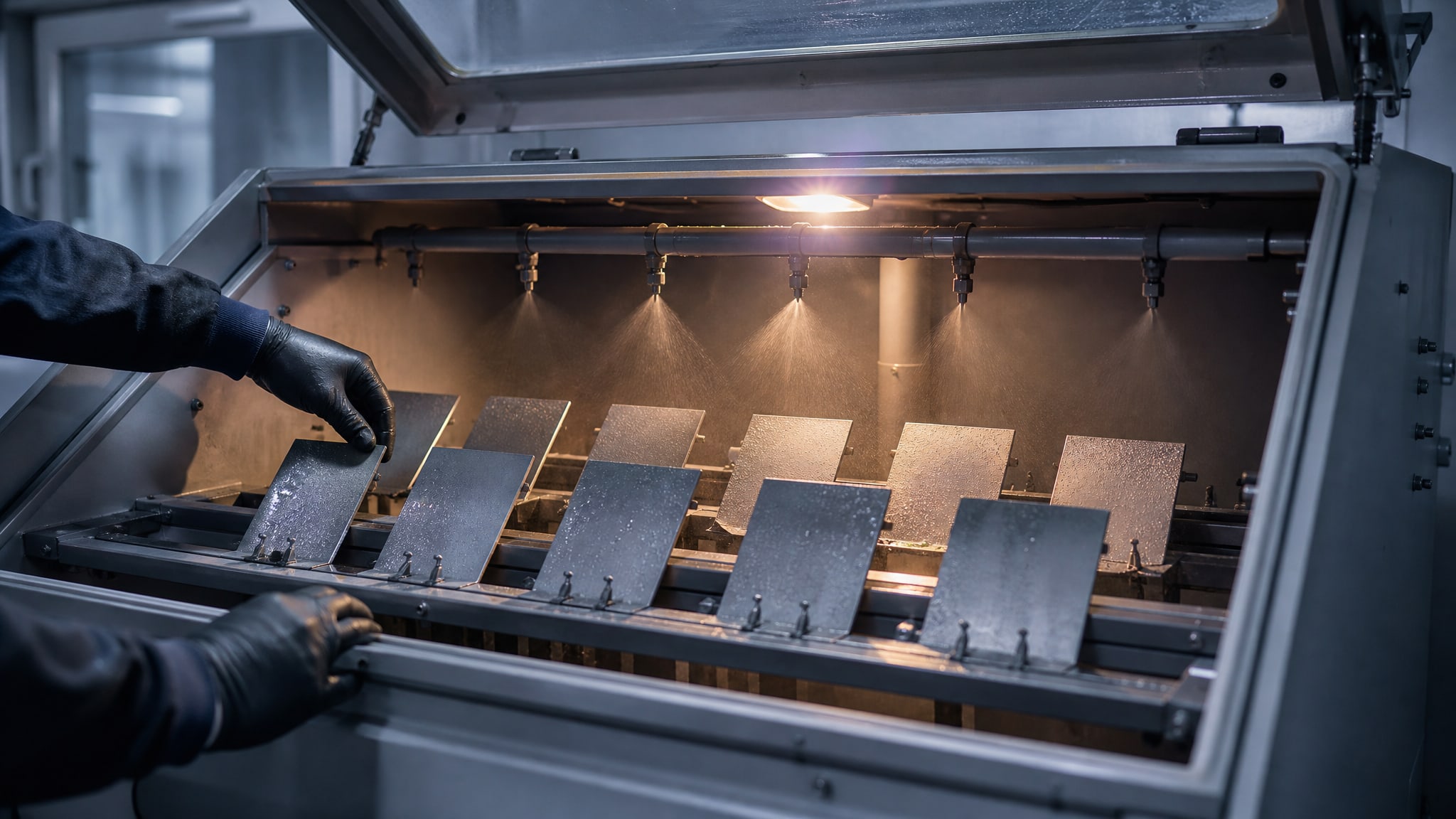

Испытание в камере соляного тумана длится 2 месяца для общей оценки; образцы подвешивают под углом 15° к вертикали, через них пропускают туман 3%-ного раствора NaCl, температура поддерживается (35±2) °C. Такой режим интенсивнее, чем атмосферное воздействие, и позволяет быстро выявить слабые материалы.
Погружение в 3%-ный раствор NaCl проводят в течение 6 месяцев при комнатной температуре; образцы полностью погружены в раствор, среду периодически обновляют. Этот метод более близок к условиям морских коррозионных воздействий и подходит для оценки материалов в условиях высокой влажности.
Продолжительность коррозионных испытаний стандартизирована: 720 часов - базовый временной интервал (примерно 30 дней). Результаты фиксируют в контрольных точках: 24; 48; 96; 240; 480; 720; 2016 часов. Это позволяет построить кривую развития коррозии и определить, на каких этапах материал начинает подвергаться активному разрушению.
Испытания в специальных средах: водородное растрескивание и нагруженные режимы

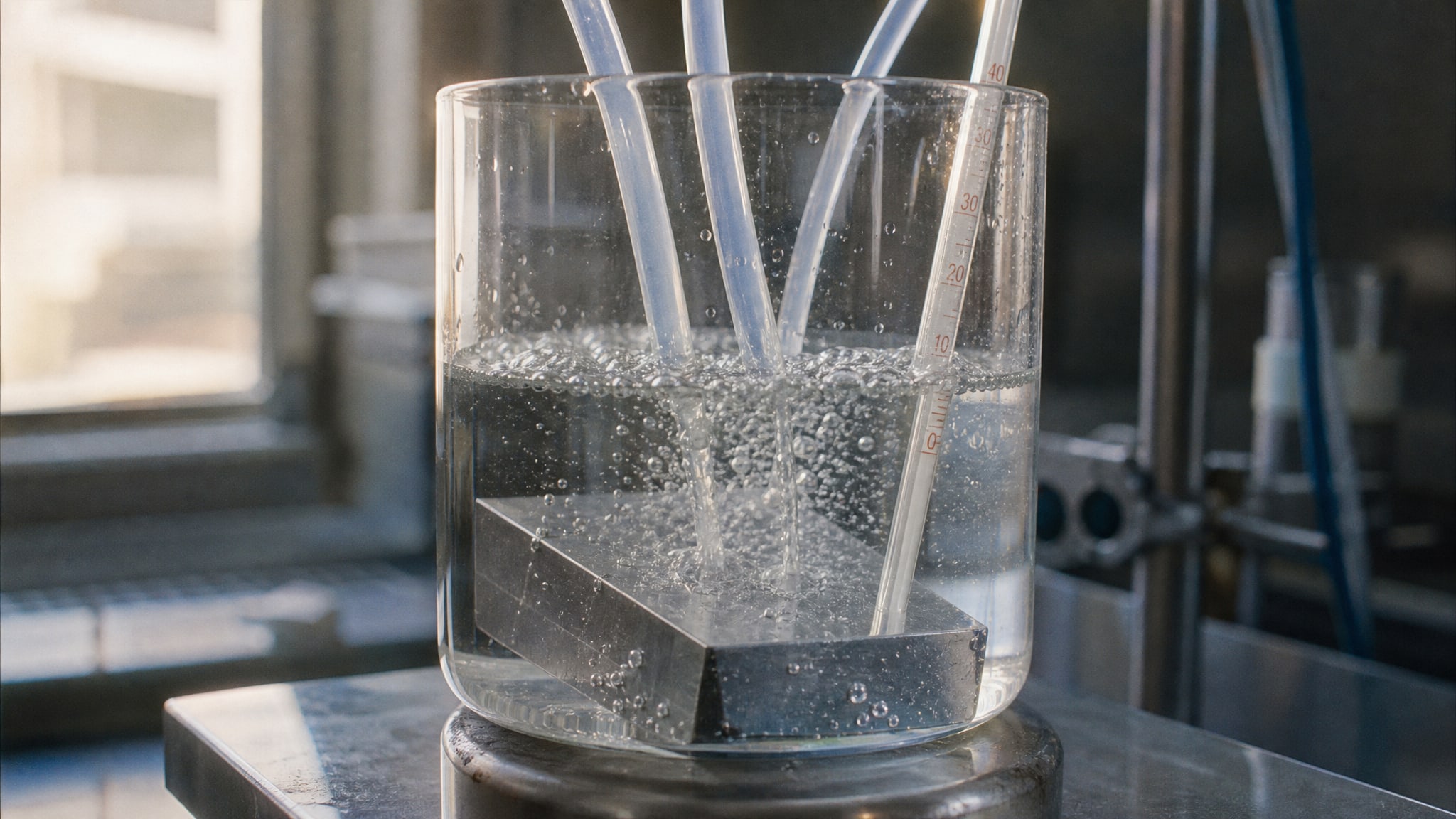

Для материалов, работающих в условиях сероводородной коррозии, применяют методику насыщения среды H₂S.
По СТО Газпром режим насыщения: в первый час - не менее 200 см³/мин H₂S на 1 л раствора, затем поддерживают не менее 10 см³/мин. Коррозионная среда состоит из 5% NaCl + 0,5% CH₃COOH в дистиллированной воде при (25±3) °C, всего используют 3 одинаковых образца.
При испытании под нагрузкой базовый режим длится 720 часов; образцы выдерживают под нормативным рабочим давлением. После базового времени нагрузку ступенчато повышают до разрушения для оценки механизма водородного растрескивания. Такой подход выявляет, может ли материал одновременно выдерживать механическую нагрузку и агрессивное коррозионное воздействие.

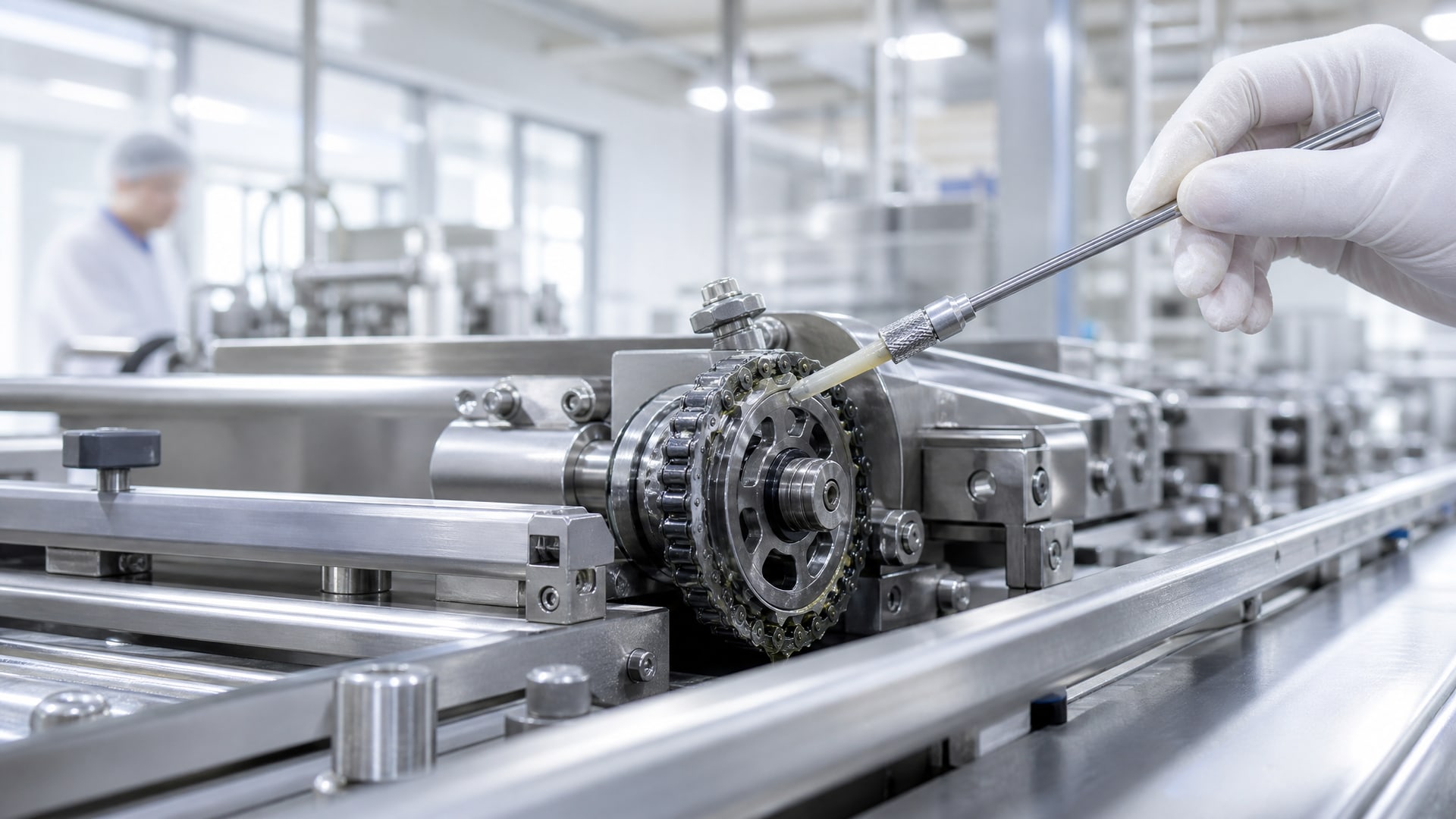

Различные смазки EFELE, такие как универсальные или водостойкие, могут быть использованы для предотвращения коррозии при обработке металлов, особенно в условиях, где требуется защита от влаги и атмосферного кислорода. Выбор состава зависит от материала детали, среды обработки и требуемого времени защиты после обработки.
Интерпретация результатов и оценка коррозионной стойкости
После завершения испытаний данные обрабатывают в соответствии с ГОСТ 9.905-82.
Для каждого образца вычисляют: - среднюю глубину поражения (мкм); - максимальную глубину питтинга (мкм); - площадь поражения (% от общей поверхности); - скорость коррозии (мг/см² в час или год).
Сравнительная оценка проводится только для образцов, испытанных в одинаковых условиях. Если один материал выдержал 720 часов в соляном тумане без видимых поражений, а другой покрылся ржавчиной за 48 часов, различие в коррозионной стойкости металлов и сплавов очевидно.
Однако заключение не сводится к простому «да/нет». Специалисты анализируют морфологию поражения: общая тонкая ржавчина, хотя и непривлекательна внешне, менее опасна, чем несколько глубоких питтингов, которые в эксплуатации могут привести к отказу детали. По этой причине стандарты требуют микроскопического анализа и документирования каждого образца.
Шкала коррозионной стойкости металлов в производстве часто строится на основе времени до первого видимого поражения или скорости развития коррозии. Например, материал с временем до первого питтинга 500 часов классифицируют как среднестойкий, свыше 2000 часов - как высокостойкий.
Частые вопросы и практические случаи
Коррозионная стойкость металлов - это свойство материала или результат обработки?
Коррозионная стойкость относится к свойствам металлов, заложенным в его химическом составе, микроструктуре и кристаллографической ориентации. Однако внешние факторы (термообработка, механическая обработка, наличие поверхностного окисла) могут значительно модифицировать это свойство. Например, нержавеющая сталь теряет стойкость при неправильной термообработке или загрязнении железом. По этой причине ГОСТ 9.908-85 требует, чтобы образцы имели ту же обработку, что и реальный материал в производстве.
Почему нельзя оценивать коррозионную стойкость по одному образцу?
Каждый образец - уникальный артефакт с микровариациями структуры, включениями неметаллических фаз и локальными дефектами. Испытание одного образца может дать ложный результат, если случайно попал на участок с повышенной коррозией или, наоборот, на защищенное место. Использование 5 параллельных образцов позволяет вычислить среднее значение, стандартное отклонение и исключить выбросы. Это повышает надежность вывода.
Гост коррозионная стойкость металлов - где найти нормативы?
Основной нормативный документ - ГОСТ 9.908-85 «Единая система защиты от коррозии и старения. Металлы и сплавы. Методы определения показателей коррозии и коррозионной стойкости». Он доступен в реестрах ГОСТ и у специализированных издателей нормативных документов. Для специфических применений используют отраслевые стандарты: ОСТ для авиации, СТО для нефтегазовой отрасли.
Таблица коррозионной стойкости металлов - есть ли универсальная?
Нет, универсальной таблицы не существует. Коррозионная стойкость металлов и сплавов зависит от среды: сталь, стойкая в пресной воде, может быстро ржаветь в хлоридной среде или под воздействием H₂S. Любая таблица должна четко указывать условия испытания (температура, состав среды, время экспозиции). Сравнивать данные из разных источников можно только после проверки идентичности методик.
Десятибалльная шкала коррозионной стойкости металлов - как ее применяют?
В некоторых отраслях используют балльные оценки (от 0 до 10), где 0 - полное разрушение, 10 - отсутствие видимых поражений. Однако стандарты ГОСТ и ISO предпочитают количественные показатели (глубина в мкм, скорость в мг/см² за период), поскольку они объективнее. Балльная оценка применяется как вспомогательный инструмент для быстрой классификации материалов перед более детальным анализом.
Заключение
Методика проведения испытаний металлов на проточке для оценки защиты от ржавления - это строго регламентированный процесс, основанный на ГОСТ 9.908-85 и отраслевых стандартах. Ключевые этапы: подготовка образцов с точностью до 0,00001 г и 0,01 мм, экспозиция в агрессивных средах (соляной туман, погружение в NaCl, сероводородные среды), микроскопический анализ при увеличениях 50-1000× и документирование результатов в соответствии с ГОСТ 9.905-82. Коррозионная стойкость металлов - это физическое свойство, которое проявляется по-разному в зависимости от условий среды, поэтому невозможно говорить о «лучшем» материале без указания конкретных условий испытания.
Для практического применения: при выборе материалов для ответственных деталей металлообработки получите протокол испытаний у поставщика с указанием типа среды, времени экспозиции, глубины поражения и стандарта. Убедитесь, что условия испытания соответствуют условиям эксплуатации вашего изделия. Если условия не совпадают, результаты из таблицы будут бесполезны.
