Электрические контакты в промышленном оборудовании, автомобилях и стационарных установках постоянно подвергаются воздействию влаги, соли, пыли и перепадам температур. Окисление контактной поверхности приводит к росту переходного сопротивления, нарушению сигналов, потерям в электросетях и вплоть до отказа оборудования. Защита контактов от окисления требует правильного выбора смазочного материала и соблюдения технологии нанесения: сначала очистка от загрязнений, затем герметизация поверхности тонким защитным слоем. При этом важно понимать, что задачи диэлектрической герметизации и электрического контакта с минимальным сопротивлением решаются разными составами - первая барьер от влаги и кислорода, вторая активно снижает контактное сопротивление. Статья разберет, какие смазки подходят для разных типов контактов, как их правильно наносить и какие ошибки приводят к отказам.
Диэлектрическая смазка: герметизация и защита от влаги
Для большинства автомобильных разъемов, кабельных вводов и уплотняемых соединений применяют диэлектрическую смазку на основе силикона.
Основная ее функция - создать гидрофобный барьер, препятствующий проникновению воды, пыли и влажного воздуха к контактным поверхностям. Важно понимать, что диэлектрическая смазка не проводит электрический ток - это ее особенность, а не недостаток. Она защищает от коррозии и влаги, но не участвует в проведении сигнала через контакт.
Наносят защитную смазку тонким слоем на уплотнители разъема, корпус и внешние зоны, обращенные к внешней среде. Толстый слой внутри контактной части разъема недопустим: он препятствует надежной фиксации штыря, может вызвать микроскольжение (фреттинг) и нарушить электрический контакт. Перед нанесением смазки разъем и контакты протирают сухой безворсовой тканью, удаляя влагу, масло и видимые загрязнения. Если на контактах уже образовалась зеленая или белая окись, ее сначала удаляют мягкой щеткой или специальным очистителем, затем просушивают и только после этого наносят защитный слой.
Для условий повышенной влажности, морского климата или применения в дорожной соли ищут составы с подтвержденной стойкостью к соляному туману (salt spray test по ASTM). Температурный диапазон материала должен охватывать реальные условия узла - для массовых автомобильных контактов это обычно −40 до +85 °C, для промышленных установок может быть −60 до +260 °C.

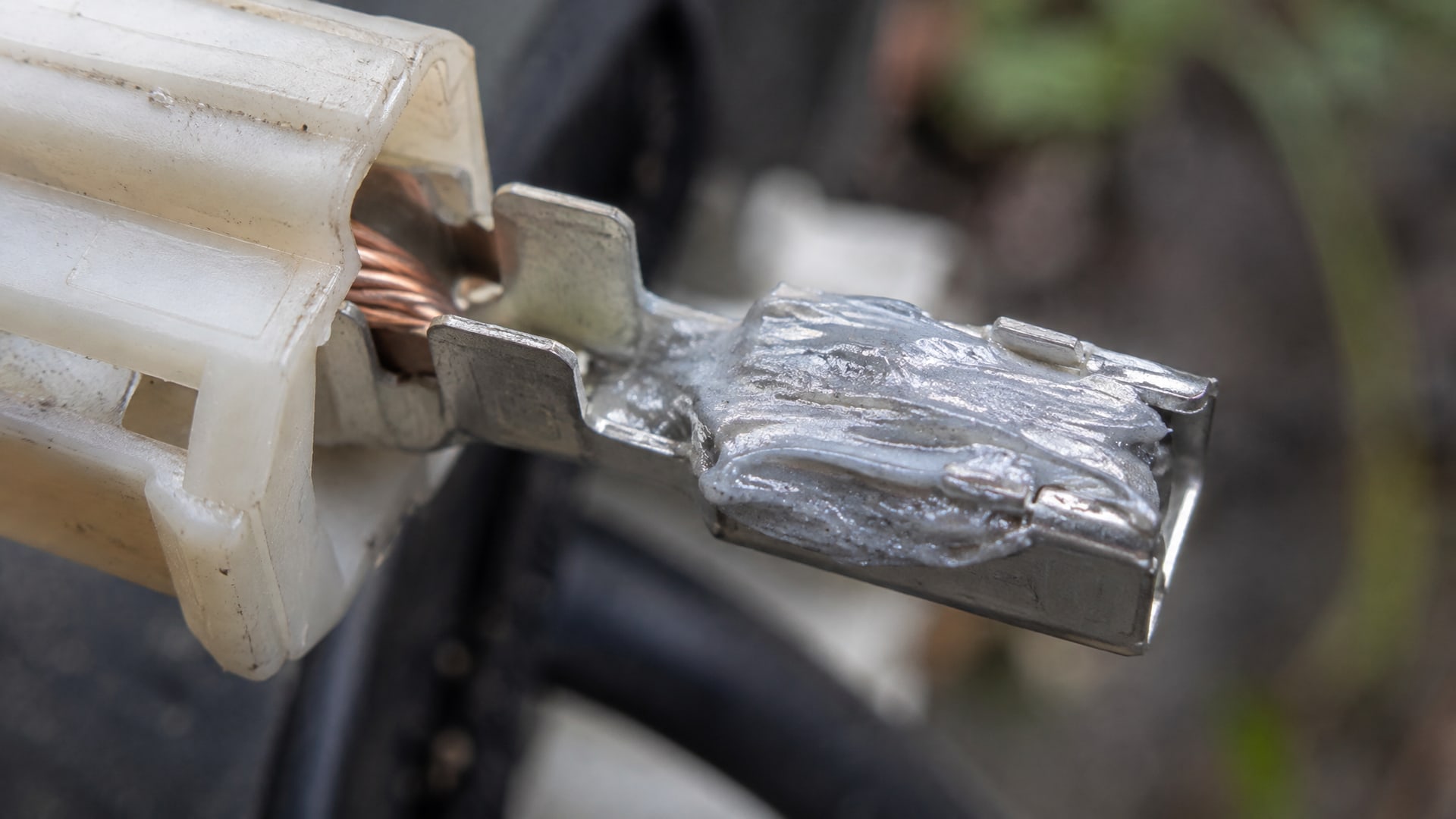

Контактные составы: снижение переходного сопротивления и защита от окисления
Для жестких промышленных условий, где требуется одновременно снизить переходное сопротивление и защитить контакт от окисления и влаги, выбирают специальные контактные смазки и пасты.
Эти материалы часто содержат мельчайшие проводящие частицы (графит, медь, серебро), которые обеспечивают электрический контакт между микронеровностями поверхности и снижают падение напряжения на переходе.
В технических спецификациях контактных составов указывают величину удельного сопротивления, тесты на фреттинг-коррозию и результаты испытаний после воздействия соляного тумана. Если разъем нагружен по току (питающие цепи, заземление, сварочные клеммы), выбор контактного состава критичен: неправильный материал приведет к нагреву узла и отказу оборудования. Для малозначительных сигнальных контактов достаточно диэлектрической защитной смазки.
На практике контактный состав наносят тонким слоем непосредственно на контактную поверхность (если это допускает техдокументация оборудования), а затем собирают разъем. Избыток смазки удаляют мягкой салфеткой после сборки, чтобы избежать загрязнения прилегающих деталей и нарушения посадки.
Защита клемм аккумулятора и силовых соединений
Клеммы аккумулятора и главные силовые соединения испытывают комбинированное воздействие: высокие токи (вызывают локальный нагрев), коррозионная среда (соль, влага, электролит), вибрация (вызывает микроскольжение и фреттинг).
Окисление на положительной клемме образуется зеленоватого оттенка, на отрицательной - белого; оно быстро растет во влажной и загрязненной среде.
Процедура защиты силовых контактов начинается с очистки. Клеммы отсоединяют, тщательно удаляют окислы мягкой щеткой или абразивной пастой, промывают и полностью высушивают. Затем клемму и прилегающую часть провода обрабатывают тонким слоем защитной смазки и плотно надевают на штырь аккумулятора. Болт или зажим затягивают с нормированным моментом (обычно 8–12 Н·м для автомобилей), чтобы избежать как ослабления, так и пластической деформации провода.
Для аккумуляторных клемм допустимо использовать как диэлектрические смазки, так и специальные контактные составы. Выбор зависит от требований технологии и наличия данных испытаний у производителя оборудования. Контроль состояния соединения проводят визуально (отсутствие белого налета) и по сопротивлению (если есть специальное оборудование).

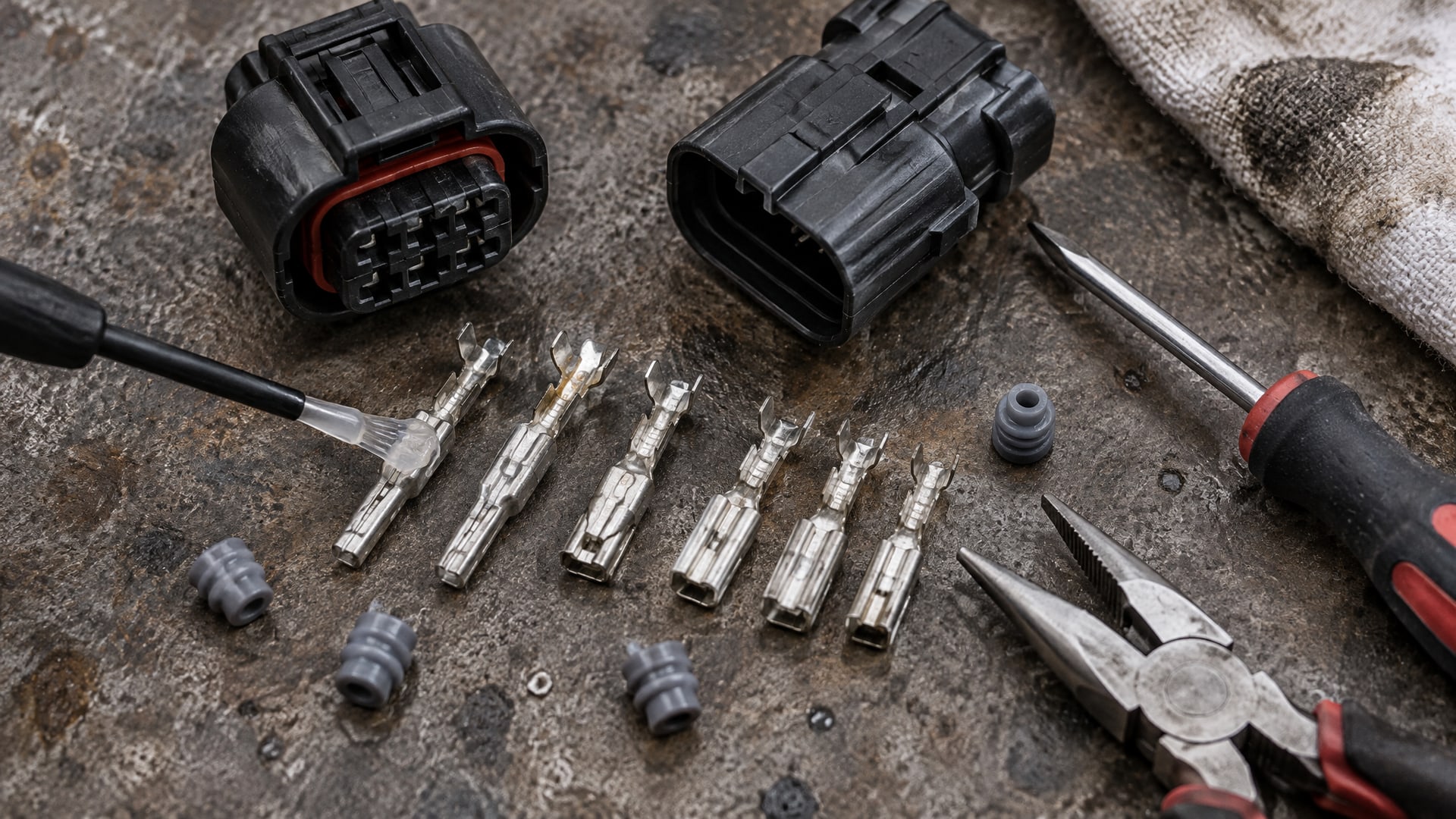

Смазка контактов в фишках и разъемах автомобиля
Автомобильные электрические разъемы - фишки для датчиков, ламп, реле, управления двигателем - подвергаются вибрации, перепадам температур и попаданию влаги из подкапотного пространства.
Окисление контактов приводит к исчезновению сигнала, неправильной работе датчика или полному отказу цепи.
Перед смазкой разъем визуально осматривают: штыри и гнезда должны быть сухими, без зеленого налета. Если окисление видно, контакты осторожно вытягивают из пластмассового корпуса, чистят и сушат. После этого на боковые части штыря и стенки гнезда наносят тонкий слой диэлектрической смазки. В цехах и ремонтных мастерских на большинстве участков для этой задачи применяют универсальный аэрозоль: удобно напылить тонкий слой на уплотнение разъема, избежать избытка и получить надежную защиту. На практике контакты автомобильных разъемов смазывают не чаще одного раза в несколько лет или после диагностики проблемы с сигналом.
Нельзя наносить смазку внутрь контактной части разъема толстым слоем - это приведет к ослаблению контакта и микроскольжению при вибрации. Пластмасса корпуса разъема чувствительна к некоторым веществам, поэтому перед первым применением проверяют совместимость смазки с материалом (силикон обычно безопасен, но специальные органические растворители могут размягчить пластик).
Выбор смазки в зависимости от условий среды и типа контакта
Для правильного выбора смазки нужно ответить на несколько вопросов.
Первый - тип контакта: разъем, штыревое соединение, ламповый патрон, магнитный пускатель, реле? От типа зависит допустимая толщина слоя и место нанесения. Второй - механическая нагрузка: есть ли вибрация, изгибы, переборки разъема? При высокой вибрации нужен состав, стойкий к фреттингу. Третий - температурный диапазон: масло в холодном цеху должно оставаться текучим при −40 °C, а в горячем производстве - стабильным при +80 °C и выше.
Четвертый критерий - воздействие внешней среды. Если контакты в морском климате, их защищают по ASTM E595 (низкая летучесть) и проверяют стойкость к соляному туману. В пищевой промышленности материал должен иметь допуск NSF H1 (если есть случайный контакт с пищей). В медицинском оборудовании - соответствовать FDA 21 CFR 175.300.
Пятый - совместимость с материалами. Резиновые уплотнители (EPDM, FKM) могут разбухать от некоторых смазок, особенно содержащих ароматические углеводороды. Пластмасса корпуса разъема (полиамид, поликарбонат) может помутнеть или размягчиться при действии неправильного растворителя. Поэтому в техдокументации смазки указывают ее совместимость с резиной и пластиком.
Шестой момент - допуск производителя оборудования. Некоторые OEM запрещают наносить какую бы то ни было смазку на контактную зону без специального разрешения, другие указывают конкретный состав и метод нанесения. Перед применением смазки на дорогостоящем оборудовании сверяются со спецификацией или консультируются с техподдержкой.
Методология очистки контактов перед нанесением смазки
Смазка не восстанавливает поврежденную контактную поверхность и не вытесняет сильно пристывший окисел.
Поэтому очистка - обязательный первый этап, без которого защита неэффективна.
Удаление легкого окисления
Если окисел поверхностный (матовый налет без глубокого разрушения), контакты протирают мягкой безворсовой тканью или салфеткой, смоченной в спирте или очистителе контактов. Спирт испаряется быстро и не оставляет следов. Движения должны быть легкими, чтобы не повредить золотое покрытие контакта (если оно есть). После протирки дают контакту полностью высохнуть.
Удаление плотного окисного налета
При толстом зеленом или белом налете используют мягкую щетку (нейлоновую или конскую щетину), слегка смоченную в очистителе или спирте. Щеткой осторожно чистят штырь и внутренние стенки гнезда, затем протирают тканью и снова сушат. Металлические щетки и острые предметы на медных и позолоченных контактах не используют - они оставляют царапины, в которых окисление развивается еще быстрее.
Глубокая коррозия и почернение
Если контакт почти полностью почернел или на нем видны ямки, очистка щеткой малоэффективна. В этом случае контакт иногда замачивают на 5–10 минут в специальном очистителе (например, на основе фосфорной кислоты), затем чистят щеткой и тщательно промывают спиртом. Для штыревых соединений со слабой коррозией иногда достаточно несколько раз вставить и вытянуть штырь из гнезда с легким проворачиванием - это разрушает тонкий окисный слой трением. После любой очистки контакт должен полностью высохнуть перед нанесением смазки.
Как наносят смазку: техника и места нанесения
Смазку наносят после полной очистки и высушивания контактов.
Объем материала минимален - речь идет о микрограммах для электрических контактов и граммах для крупных промышленных узлов.
Для жидких и полужидких смазок используют шприц, пипетку или небольшую кисточку. Каплю смазки наносят на уплотнитель разъема, на боковые части штыря (если это допускает дизайн) и на корпус разъема в местах соприкосновения с внешней средой. Избыток смазки с контактной части удаляют салфеткой сразу после сборки разъема. Для автомобильных фишек часто достаточно одной-двух капель на уплотнитель.
Для аэрозолей с распылителем наносят короткий импульс с расстояния 10–15 см, избегая направления струи в центр контактной части. После распыления дают смазке несколько секунд для впитывания, затем излишки воздуха продувают. На производстве при массовой обработке контактов используют специальные дозаторы, обеспечивающие повторяемость нанесения.
Места, куда смазка НЕ наносится: - Глубина контактной пары (если нет специального указания в техдокументации). - Резьба и места затяжки винтов (смазка вызовет проворот винта под нагрузкой). - Поверхности, контактирующие с клеящим или герметизирующим веществом (смазка нарушает адгезию). - Движущиеся части внутри разъема, если они не смазаны в конструкции (смазка их заклинит пылью).
Защита электрических контактов в открытых условиях и при вибрации
В условиях вибрирующего оборудования (двигатели, насосы, вибросита) смазка играет дополнительную роль: предотвращает микроскольжение и фреттинг контактных поверхностей, которые приводят к образованию окиси под нагрузкой вибрации.
Окись, образованная в процессе фреттинга, имеет очень высокое сопротивление и быстро вызывает отказ.
Для защиты от фреттинга применяют контактные смазки с заявленной стойкостью к фреттингу (обычно подтверждается по ASTM D4170 или аналогичным стандартам). Такие составы содержат граничные присадки, которые адсорбируются на металлической поверхности и препятствуют сцеплению окиси с основным металлом.
Для разъемов, испытывающих циклические нагрузки и вибрацию на частоте 10–50 Гц, смазку наносят тонко и регулярно проверяют состояние соединения (визуально или по электросопротивлению). Если после снятия и повторной сборки разъема видно усиление окисления, это признак активного фреттинга - нужна более эффективная защита или изменение конструкции соединения.
Защита от влаги и конденсата в промышленных условиях
В помещениях с высокой влажностью, у морского побережья, на открытых площадках и при перепадах температур на контактах постоянно конденсируется влага.
Вода растворяет и активирует коррозию, особенно в присутствии соли и загазованного воздуха (диоксид серы, оксиды азота).
Защита от конденсата - это герметизация. Диэлектрическая смазка образует гидрофобный слой, препятствующий прямому контакту воды с металлом. Для жестких условий (морской климат, дорожная соль) материал выбирают по результатам тестов соляного тумана (salt spray test 168 ч по ASTM B117). В таких тестах контакты, обработанные правильно подобранной смазкой, сохраняют контактное сопротивление на исходном уровне, а необработанные быстро окисляются.
Наносят защитную смазку на уплотнители разъема, на внешние поверхности штыря и на корпус разъема. После нанесения разъем собирают и убеждаются, что смазка равномерно распределилась по уплотнителю, но не вытекла в местах контакта. На открытых площадках дополнительно используют защитные колпачки и кабель-каналы, чтобы минимизировать прямое попадание воды и осадков на разъем.
Ошибки, которые приводят к отказу защиты
Частая ошибка - нанесение смазки без предварительной очистки контактов.
Если под слоем смазки остались частицы окиси, они продолжают развиваться, особенно при вибрации и циклических нагрузках. Смазка в этом случае как бы консервирует проблему, изолируя окисел от воздуха, но не устраняя его.
Вторая ошибка - избыточное нанесение. Толстый слой смазки внутри разъема вызывает ослабление контакта из-за того, что металлические части не прижимаются друг к другу с достаточной силой. На вибрирующем оборудовании это быстро приводит к микроскольжению и образованию фреттинг-окиси.
Третья ошибка - выбор неправильного материала. Если применить органический растворитель вместо специальной контактной смазки, он может растворить лак на медном проводе или помутнить пластмассу разъема. Если использовать минеральное масло вместо диэлектрической смазки, оно может вымываться водой или испаряться, оставляя контакт незащищенным.
Четвертая ошибка - игнорирование техдокументации оборудования. Некоторые производители запрещают смазывать контакты вообще, другие требуют конкретный состав. Несоблюдение этого требования может привести к отказу гарантии и повреждению оборудования.
Пятая ошибка - использование одной и той же смазки для разных условий. Смазка, защищающая от влаги в умеренном климате, может оказаться недостаточной в морском воздухе или в условиях интенсивной вибрации. Для выбора правильного материала оценивают все условия: температура, влажность, вибрация, тип контакта, допуск производителя.
Характеристики, на которые нужно смотреть при выборе
Перед покупкой смазки для электрических контактов обращают внимание на следующие параметры:
Электрическое сопротивление или диэлектрическая проницаемость: диэлектрические смазки должны иметь высокое объемное сопротивление (> 10^10 Ом·см), контактные смазки - низкое (< 100 Ом·см или даже < 0,1 Ом·см в зависимости от назначения).
Температурный диапазон: для большинства автомобильных приложений −40 до +85 °C, для промышленности может быть −60 до +260 °C.
Совместимость с материалами: резина EPDM, FKM, пластмасса полиамид, поликарбонат - материал не должен разбухать или размягчаться.
Летучесть: низкая летучесть (ASTM E595 < 1–2 % потерь) означает, что смазка не испарится и не оставит сухой остаток.
Стойкость к фреттинг-коррозии: для вибрирующих соединений нужны составы с граничными присадками и подтвержденной стойкостью по ASTM D4170 или аналогам.
Стойкость к соляному туману: для морских и прибрежных условий - тест ASTM B117, минимум 168 часов без значительного роста контактного сопротивления.
Допуски и сертификаты: NSF H1 (для пищевой промышленности, допуск на случайный контакт с пищей), FDA 21 CFR 175.300, ASTM E595, ISO 7619 (для контактных смазок).
При выборе проверяют, есть ли в технических спецификациях данные испытаний на контактное сопротивление ДО и ПОСЛЕ обработки смазкой, а также после воздействия влаги и соляного тумана. Это гарантирует, что материал действительно защищает контакты, а не только улучшает внешний вид.
Универсальная смазка-аэрозоль: практическое решение для разных типов контактов
На практике в ремонтных мастерских, сервисных центрах и на производственных участках используют универсальные составы в форме аэрозоля.
Удобство аэрозоля - в точном дозировании: коротким импульсом можно напылить тонкий слой, избежав избытка и загрязнения прилегающих деталей. Для защиты контактов от окисления и влаги, а также для смазки подвижных частей электропроводки идеально подходит универсальная смазка-аэрозоль ВЕЗДЕШКА. Ее применяют при обслуживании автомобильных разъемов, защите клемм аккумулятора и смазке слабонагруженных контактов промышленного оборудования. Состав совместим с пластмассой и резиной, имеет низкую летучесть и обеспечивает защиту от коррозии в течение нескольких месяцев.
Аэрозольная форма удобна и для полевых условий: баллончик легко носить в инструментальном ящике или спецавтомобиле. По сравнению с жидкими смазками из шприца аэрозоль быстрее наносится и равномернее распределяется. Однако для высоконагруженных контактов (силовые разъемы, магнитные пускатели) иногда требуются специальные контактные пасты с проводящими добавками - их обычно наносят кисточкой или специальным дозатором.
Часто задаваемые вопросы
Чем смазать контакты аккумулятора в автомобиле?
Клеммы аккумулятора очищают мягкой щеткой от окиси, промывают спиртом и сушат. Затем наносят тонкий слой диэлектрической смазки на клемму и прилегающую часть провода, собирают и затягивают с нормированным моментом (8–12 Н·м). Для этой задачи подходят универсальные диэлектрические смазки или специальные контактные составы. Никогда не наносят смазку внутрь электролита - обработка касается только наружных поверхностей клеммы и провода.
Можно ли использовать одну смазку для всех электрических контактов?
Не всегда. Универсальные диэлектрические смазки защищают большинство контактов от влаги и коррозии. Но для высоконагруженных силовых разъемов нужны специальные контактные составы, снижающие контактное сопротивление. Для вибрирующих соединений требуется стойкость к фреттингу. Для морских условий - подтвержденная стойкость к соляному туману. Поэтому перед покупкой смазки определяют тип контакта, нагрузку и условия среды.
Почему диэлектрическая смазка не проводит электрический ток?
Диэлектрическая смазка имеет очень высокое объемное электрическое сопротивление (> 10^10 Ом·см), то есть не содержит свободных ионов или проводящих частиц. Ее задача - создать влагозащитный барьер, а не участвовать в проведении сигнала. Электрический ток проводят медные или серебряные контакты, а смазка их защищает от окисления и влаги.
Что произойдет, если нанести слишком много смазки?
Избыток смазки внутри разъема ослабляет электрический контакт: металлические части не прижимаются друг к другу с нужной силой, возникает переходное сопротивление. На вибрирующем оборудовании это быстро приводит к микроскольжению, фреттинг-коррозии и отказу. Загрязненная смазкой поверхность может также помешать правильной установке разъема и нарушить механическую фиксацию.
Как часто нужно смазывать электрические контакты?
Для большинства автомобильных и промышленных разъемов в нормальных условиях достаточно одной обработки при сборке или при обслуживании. Повторное нанесение смазки требуется, если контакт был разобран, если видны признаки новой коррозии или если оборудование работает в особо жестких условиях (морской воздух, высокая вибрация, интенсивные циклические нагрузки). На производствах с критичными контактами проводят периодический контроль состояния соединения по электросопротивлению.
Какая разница между WD-40 и специальной смазкой для контактов?
WD-40 - универсальный проникающий состав, созданный для вытеснения влаги и первичной очистки. ВЕЗДЕШКА и специальные контактные смазки - это смазочные материалы, которые остаются на поверхности, образуя долгосрочный защитный слой. Проникающее средство испаряется или вытекает, оставляя временную защиту. Специальная смазка для контактов работает месяцы и годы, обеспечивая барьер от влаги и коррозии. На производстве обе категории имеют свое назначение: проникающее средство - для удаления влаги и первичной очистки, смазка - для долгосрочной защиты.
Заключение
Защита электрических контактов от окисления и влаги - это процесс, начинающийся с очистки и заканчивающийся правильным нанесением защитной смазки. Основное правило простое: чистый сухой контакт, тонкий слой диэлектрической или контактной смазки, периодический контроль состояния. При выборе смазки учитывают тип контакта, температурный диапазон, условия среды (влажность, соль, вибрация) и требования производителя оборудования. Диэлектрические смазки подходят для большинства разъемов и кабельных вводов, контактные составы нужны для высоконагруженных соединений и вибрирующих узлов. Ошибки в нанесении (избыток материала, отсутствие очистки, неправильный выбор состава) приводят к отказу защиты и повреждению оборудования.
Перед внедрением защиты контактов на своем оборудовании сверьтесь со спецификацией производителя, определите тип разъема и условия его работы, выберите смазку по техническим параметрам и обучите персонал технике нанесения. На практике это занимает несколько минут, а выигрыш - в надежности, снижении отказов и увеличении срока служба оборудования.
