Фильтровальное полотно для волочильной эмульсии выбирают не только по размеру ячейки. Нужно знать, какие частицы требуется удерживать, как полотно пропускает эмульсию при рабочем расходе, какой перепад давления допустим и можно ли очищать материал выбранным способом. Поэтому обозначение «70 мкм» само по себе не гарантирует нужного результата: сначала уточните, означает ли оно номинальную или абсолютную задерживающую способность.
Статья поможет инженерам, техническим специалистам и закупщикам разобраться в спецификации полотна, оценить риски слишком тонкой фильтрации и определить, когда уместна многоступенчатая схема. Отдельно рассмотрим контроль металлической мелочи, температурный режим эмульсии и особенности запуска новой системы.
Как выбрать фильтровальное полотно для волочильной эмульсии
Подбор начинают с задачи, а не с каталожной цифры.
Определите, какие загрязнения присутствуют в эмульсии, какого размера частицы нужно задерживать и насколько чистой должна оставаться жидкость после фильтра. Для волочения меди особое внимание уделяют металлической мелочи: эффективная фильтрация помогает уменьшать ее циркуляцию в системе, что важно для стабильности процесса и износа инструмента.
Диапазон удержания частиц для металлических фильтровальных тканей и волокон может составлять примерно от 1 до 500 мкм. Однако широкий диапазон не означает, что полотно с любым значением подойдет конкретной линии. Требуемую тонкость необходимо соотнести с фактическим расходом эмульсии, ее вязкостью, температурой и допустимым перепадом давления.
Если рассматривается сетка фильтра 70 микрон, запросите у поставщика точное пояснение к этому значению. В фильтрации различают номинальную и абсолютную задерживающую способность. Абсолютная означает диаметр крупнейшей сферической частицы, проходящей через ткань в лабораторных условиях. Номинальная служит ориентиром на средний размер пор и зависит от принятого определения.
Одна и та же задерживающая способность может достигаться за счет разных сочетаний переплетения, плотности сетки и диаметра проволоки. Из-за этого полотна с одинаковой маркировкой могут различаться по прочности, сопротивлению потоку и очищаемости. При выборе сверяйте спецификацию и выясняйте, каким испытанием подтверждена заявленная характеристика.
В ASTM E2814-22, Standard Guide for Industrial Woven Wire Filter Cloth, выбор промышленной тканой проволочной фильтроткани связывается не только с удержанием частиц, но также с перепадом давления и возможностью очистки. Для проверки задерживающей способности в стандарте рассматриваются glass bead test и bubble-point test. Эти сведения помогают сравнивать полотна по измеряемым параметрам, а не только по маркировке в микрометрах.
Что означает сетка фильтра 70 микрон
Маркировка в микрометрах описывает размер частиц, связанных с работой полотна, но не раскрывает всю его конструкцию.
Поэтому два материала с обозначением 70 мкм могут работать по-разному. Перед заказом уточните, указано ли номинальное или абсолютное значение, каким методом его подтвердили и для каких условий действует спецификация.
Практически важно понять, соответствует ли испытание условиям применения. Лабораторная характеристика не заменяет проверки расхода, перепада давления и поведения полотна при накоплении загрязнений на линии. Спросите поставщика о прочности материала, допустимом перепаде давления и способе очистки. Если эти параметры неизвестны, сравнение двух полотен по одной микронности будет неполным.
Для систем с волочильной эмульсией значение имеют и форма частиц, и характер загрязнения. Металлическая мелочь, крупные включения и шлам могут по-разному влиять на загрузку полотна. Поэтому оценивать состояние жидкости только по общей мутности недостаточно: полезно учитывать количество и характер твердых загрязнений, которые фактически попадают в фильтр.
Рабочий диапазон фильтровальных тканей для жидкостной фильтрации может охватывать примерно 1-500 мкм. Это ориентир по доступным вариантам, а не рекомендация для каждой волочильной линии. Например, более тонкая отсечка не всегда означает более эффективную работу: при высоком расходе она способна быстро заблокироваться, особенно если перед фильтром остается значительная крупная фракция.
В запросе поставщику можно зафиксировать:
номинальную или абсолютную задерживающую способность;
конструкцию ткани, плотность сетки и диаметр проволоки;
требуемый расход и допустимый перепад давления;
прочность полотна и способ его очистки;
совместимость материала с составом и температурой эмульсии.
Фильтрация при волочении: как учесть расход и загрязнение
Чем тоньше отсечка, тем внимательнее нужно проверять пропускную способность системы.
В технических материалах по волочению меди отмечен риск: слишком тонкая фильтрация в сочетании с большим расходом может привести к забиванию фильтра и простоям. Поэтому нельзя назначать минимальную микронность без учета гидравлической нагрузки и состава загрязнений.
Порядок оценки можно построить вокруг трех вопросов. Во-первых, какие частицы поступают в фильтр и в каком количестве? Во-вторых, какой расход должна поддерживать система без недопустимого роста перепада давления? В-третьих, можно ли очищать полотно на месте или его приходится менять? Ответы помогают понять, подходит ли одна ступень или стоит разделить удаление крупной и мелкой фракций.
При наличии и крупных включений, и мелкой металлической пыли может быть уместна многоступенчатая фильтрация. Сначала отделяют более крупные частицы, затем используют более тонкую ступень. Такая схема позволяет не направлять всю загрязняющую нагрузку сразу на тонкое полотно. Конкретную последовательность и параметры ступеней определяют по устройству системы и результатам ее работы.
В отдельных материалах по волочению для некоторых операций упоминаются inline-фильтрующие материалы плотностью 30-50 г/м². Это частная рабочая рекомендация, а не универсальный стандарт и не замена проверке параметров линии. Переносить ее на другое оборудование без оценки расхода, загрязнений и режима очистки не следует.
Оценивать фильтрацию стоит по состоянию полотна и эмульсии в динамике. Если фильтр быстро забивается, проверьте не только микронность, но и долю крупной фракции перед ним, фактический расход и возможность очистки. Если металлическая мелочь продолжает циркулировать, уточните, соответствует ли абсолютная или номинальная характеристика полотна требуемой чистоте и нет ли обходного потока.
Температура эмульсии и совместимость полотна
Фильтровальное полотно работает в конкретной жидкой среде, поэтому при подборе учитывают состав эмульсии, температуру, расход и способ очистки.
Материал должен быть совместим с химией рабочей жидкости и условиями ее эксплуатации. Эти параметры важны не меньше, чем заявленная задерживающая способность: несовместимость или неподходящий режим очистки могут повлиять на стабильность работы фильтра.
Для волочения меди в технических материалах приводятся рабочие температурные диапазоны 35-45 °C и 35-40 °C. Эти значения относятся к рекомендациям для разных технологических продуктов и линий, поэтому их нельзя считать единым нормативом для любой эмульсии. Рабочую температуру следует сверять с документацией на применяемую технологическую жидкость и режимом конкретного оборудования.
Температуру полезно рассматривать совместно с расходом и перепадом давления. Если условия на линии отличаются от тех, для которых подбирали фильтровальную ткань, фактическая производительность и поведение загрязнений могут измениться. При согласовании полотна сообщите поставщику рабочий температурный диапазон, состав жидкости и предусмотренный способ промывки.
Перед заменой эмульсии или переходом на другой продукт в системе могут оставаться загрязнения и остатки прежней жидкости. Если их не учитывать, новая рабочая среда будет контактировать с тем, что накопилось в контуре и фильтрующем оборудовании. Поэтому до перехода важно определить порядок очистки системы и проверить требования технологической карты. Для промывки систем СОЖ в такой задаче применяют специализированный очиститель EFELE CL-555; выбор режима очистки согласуют с материалами оборудования и инструкцией к применяемым составам.

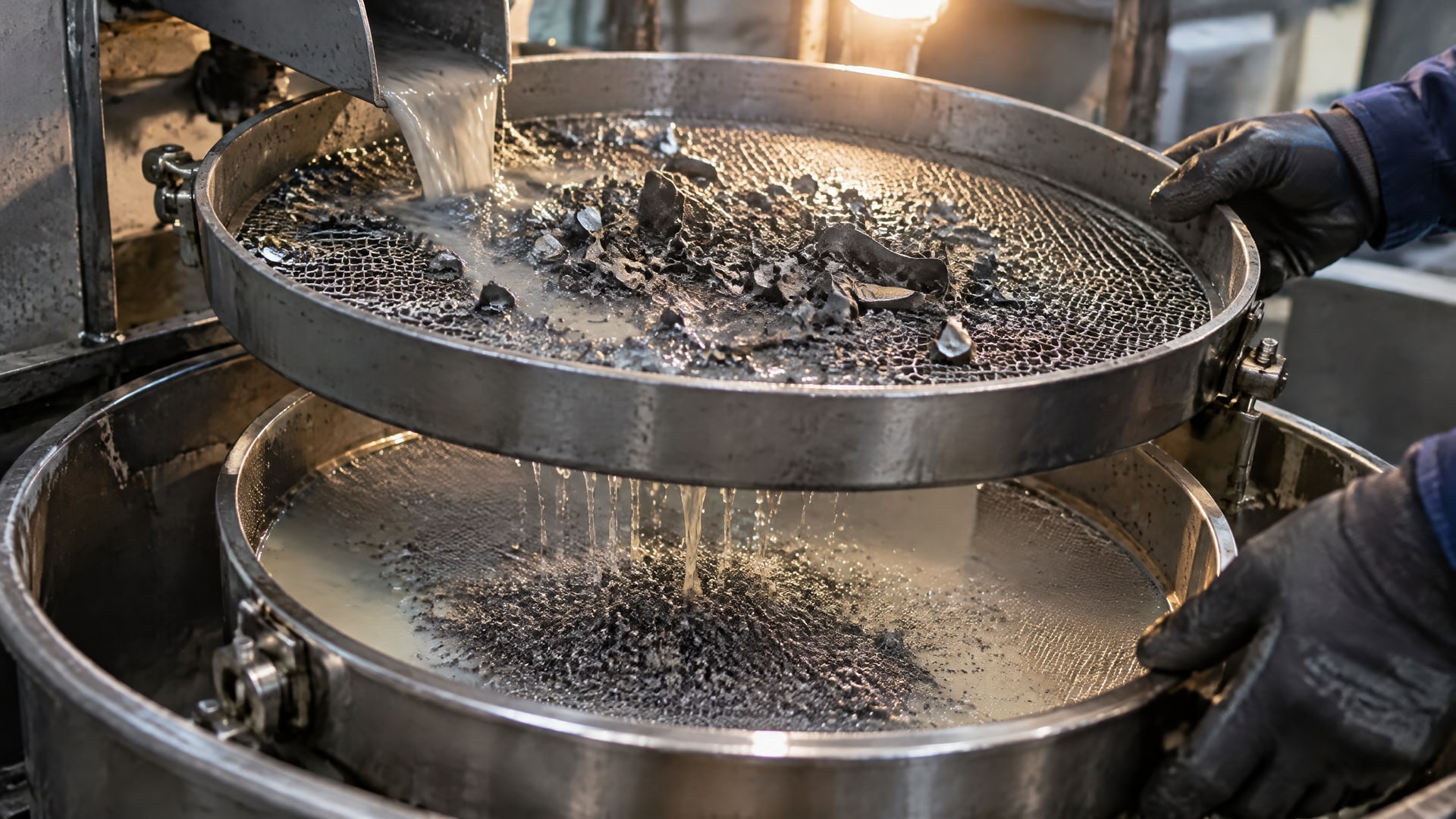

Когда фильтрацию лучше вести в несколько ступеней
Одна ступень может оказаться неудобной, если в эмульсию одновременно попадают крупные частицы и мелкая абразивная фракция.
В этом случае крупное загрязнение быстрее нагружает тонкое полотно, сокращая время между очистками или заменами. Ступенчатая схема разделяет эту нагрузку: предварительный этап задерживает более крупные включения, а последующий обеспечивает более тонкую очистку.
Ступенчатость не означает, что на каждой линии обязательно нужны две или больше ступеней. Решение зависит от состава загрязнений, требуемой чистоты, расхода и конструкции фильтрационной системы. Если загрузка первой ступени невелика, а характеристики одной ткани соответствуют задаче, дополнительная ступень может не дать полезного результата. Схему проверяют по фактическому перепаду давления и состоянию фильтрующего материала.
Отдельный случай - запуск свежеприготовленной эмульсии. Для некоторых процессов в первые дни фильтрацию временно обходят, чтобы не удалять компоненты, связанные с мылами жесткости и противовспенивающими добавками. Это не общее правило для всех составов: решение принимают только тогда, когда такой режим допускает технологическая карта.
Перед запуском уточните у технолога, можно ли временно обходить фильтр, сколько длится этот режим и при каких признаках фильтрацию следует включить. Не переносите такую практику с одной эмульсии на другую без проверки требований к конкретному продукту. После перехода на штатный режим контролируйте загрязнение полотна и стабильность прохождения жидкости.
Как проверить выбор до закупки полотна
Снабженцу важно получить спецификацию, которую можно сопоставить с требованиями линии.
Одного обозначения «70 мкм» недостаточно: в заказе стоит зафиксировать тип удерживающей способности, конструкцию полотна, предполагаемый расход, допустимый перепад давления и метод очистки. Чем точнее исходные условия, тем проще сравнить предложения по функциональным параметрам и стоимости владения.
Перед утверждением поставки проверьте, подтверждена ли микронная характеристика испытанием и к какому типу она относится. ASTM E2814-22 предлагает учитывать удержание частиц вместе с перепадом давления и очищаемостью. Для подтверждения задерживающей способности в стандарте упомянуты glass bead test и bubble-point test. При необходимости запросите у поставщика результаты подходящего испытания и сведения о конструкции ткани.
Для первой эксплуатации полезно заранее определить, что будет считаться нормальным режимом: скорость загрязнения полотна, частота очистки и изменение перепада давления. Если фильтр быстро забивается, это не всегда означает, что нужно просто заменить ткань на более грубую. Причиной может быть избыточная крупная фракция, неподходящий расход или неверно выбранная последовательность ступеней.
Краткий чек-лист перед заказом:
зафиксировать тип частиц и требуемую степень их удержания;
уточнить, является ли значение в микрометрах номинальным или абсолютным;
согласовать расход, перепад давления и температуру эмульсии;
проверить совместимость полотна с составом жидкости и способом очистки;
определить порядок контроля загрязнения и критерии обслуживания.
Часто задаваемые вопросы
Какое фильтровальное полотно выбрать для волочильной эмульсии?
Начните с анализа загрязнений, требуемой чистоты и расхода системы. Затем уточните, номинальную или абсолютную задерживающую способность указывает поставщик, и сопоставьте ее с перепадом давления, прочностью и очищаемостью полотна. Подбирать материал только по микронности без учета конструкции ткани недостаточно.
Что означает сетка фильтра 70 микрон?
Значение 70 мкм указывает на характеристику удержания частиц, но само по себе не раскрывает, номинальная она или абсолютная. Эти определения различаются, а одинаковая микронность может обеспечиваться разными конструкциями полотна. Запросите у поставщика метод подтверждения характеристики, сведения о переплетении и данные по перепаду давления.
Почему фильтр быстро забивается при волочении?
Причиной может быть слишком тонкая отсечка при большом расходе, высокая нагрузка загрязнениями или отсутствие предварительного отделения крупных частиц. Проверьте также способ очистки и фактический перепад давления. В некоторых системах помогает разделение фильтрации на грубую и более тонкую ступени, но схему подбирают по условиям линии.
Можно ли временно обходить фильтр после приготовления эмульсии?
Для некоторых процессов такой режим допускается в первые дни, чтобы не вымывать компоненты, связанные с мылами жесткости и противовспенивающими добавками. Это не универсальная рекомендация. Возможность обхода фильтра, продолжительность режима и момент его завершения сверяйте с технологической картой применяемой эмульсии.
Заключение
Фильтровальное полотно для волочильной эмульсии подбирают по совокупности параметров: типу и количеству загрязнений, номинальной или абсолютной задерживающей способности, расходу, перепаду давления, температуре и возможности очистки. Значение 70 мкм полезно только вместе со спецификацией конструкции ткани и условиями испытания. Если в эмульсии есть крупные частицы и мелкая металлическая фракция, оцените целесообразность многоступенчатой фильтрации.
Перед закупкой соберите данные о режиме линии и запросите у поставщика спецификацию полотна с подтверждением микронной характеристики. Затем согласуйте пробную эксплуатацию и контроль перепада давления, загрязнения и состояния эмульсии.
