Резьбовые соединения развинчиваются под вибрацией, температурными колебаниями и ударными нагрузками. На производстве и в сервисных мастерских выбор способа фиксации определяет долговечность узла и безопасность оборудования. Шайба Гровера и анаэробные фиксаторы - два разных подхода к одной проблеме, но они работают на совершенно других принципах и подходят для разных задач. Статья разберет, какой способ лучше в конкретных ситуациях, какие эффективны при вибрации, и как выбрать между механической и химической фиксацией.
Как работает шайба Гровера: принцип и ограничения

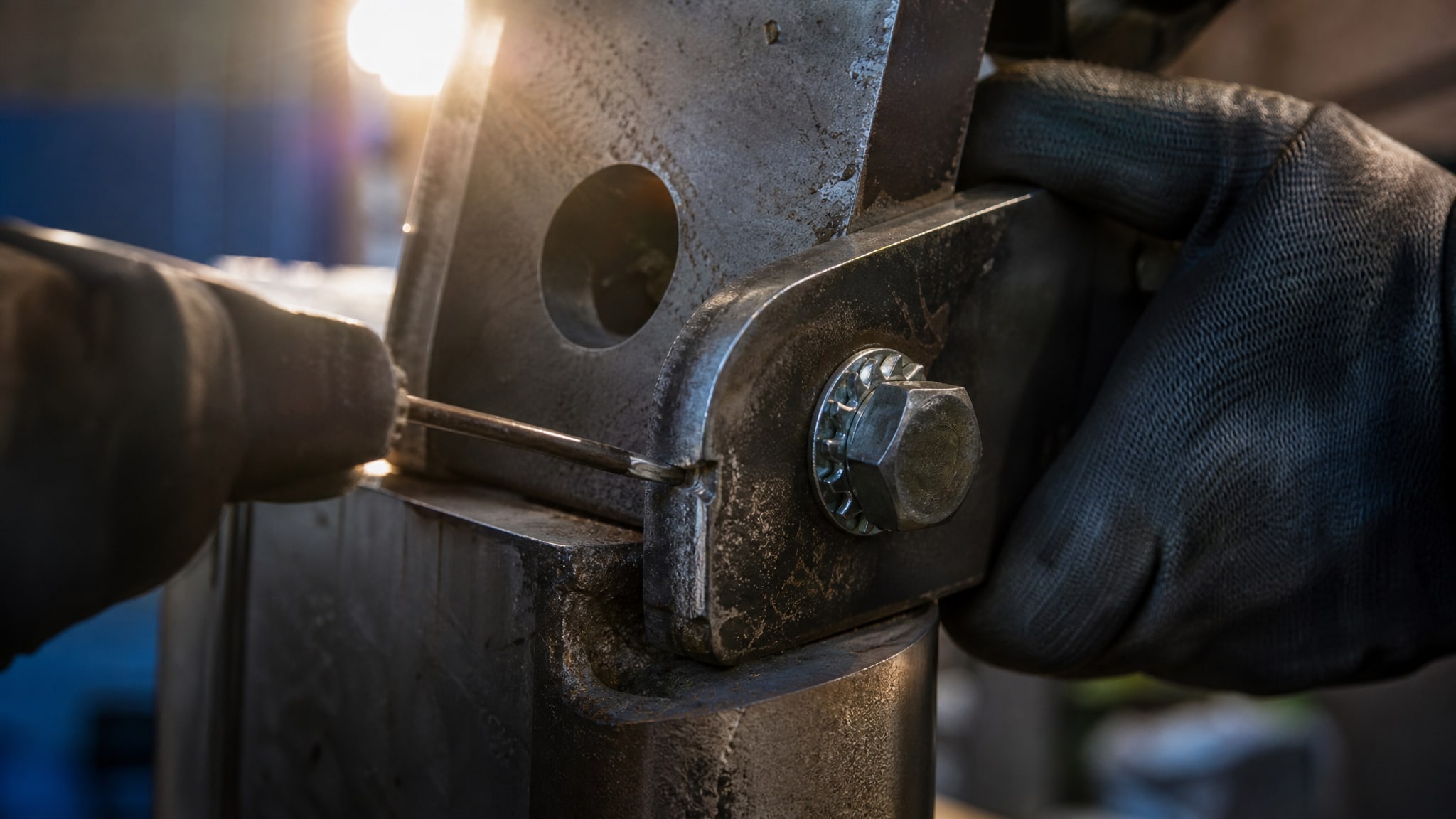

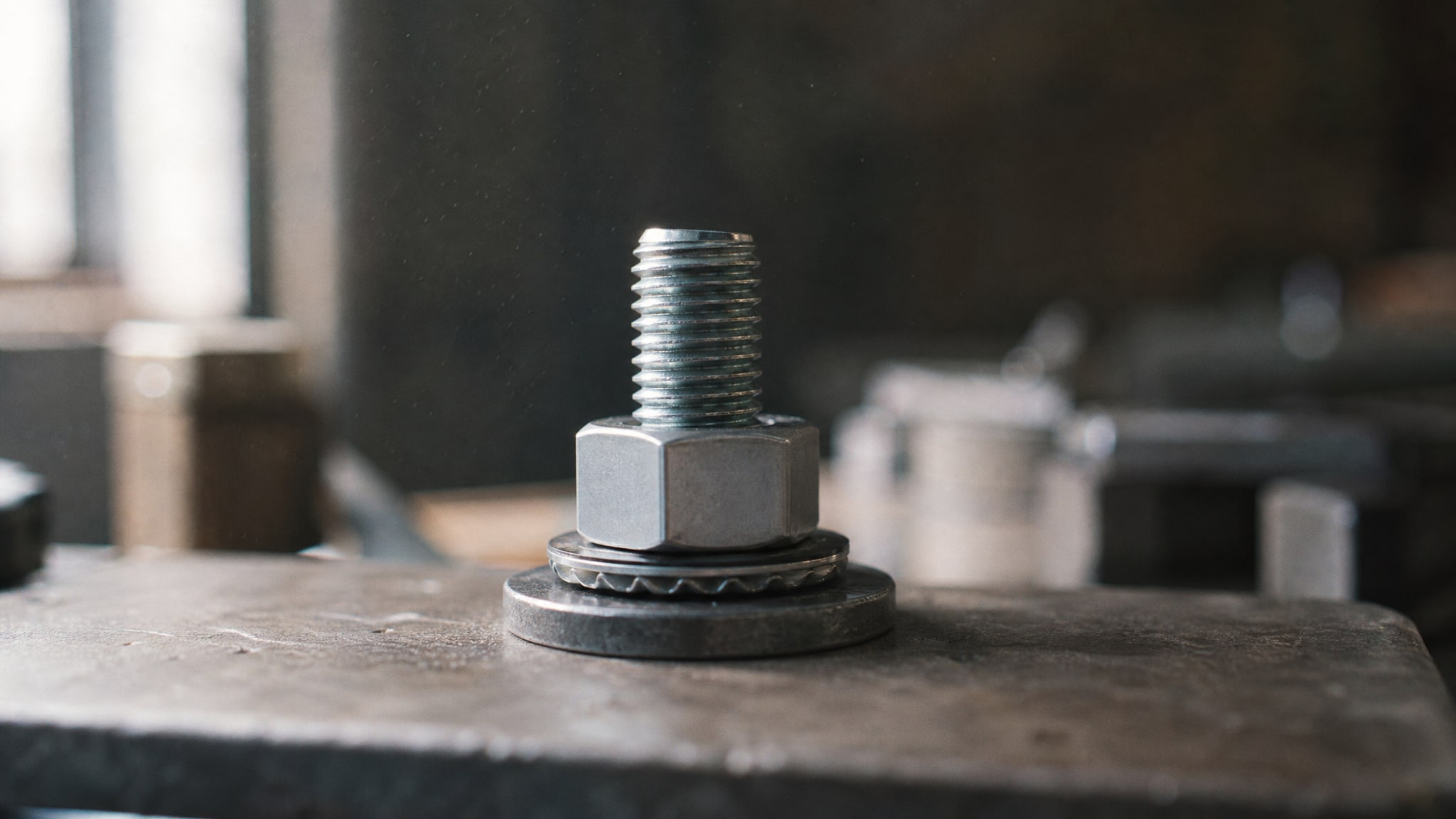

Шайба Гровера - это пружинная разрезная шайба, которая действует как компенсатор упругих деформаций.
При затяжке болта или винта она сжимается, а при ослаблении давления пытается вернуться в исходное положение, давя на гайку вверх. Этот дополнительный прижим и должен предотвращать развинчивание.
Однако на практике ее эффективность намного ниже, чем предполагают конструкторы и закупщики. При вибрации и динамических нагрузках шайба срезается или скользит, теряя упругость. Материал основания (болт или гайка) деформируется, зазоры увеличиваются, и дополнительный прижим исчезает.
Технические источники указывают, что SAE с 1969 года не рекомендует применять шайбы Гровера в ответственных и вибронагруженных соединениях. Это означает, что для конструкций, где развинчивание может привести к отказу оборудования или аварии, полагаться только на гровер нежелательно. Механические способы фиксации - гровер, контргайка, корончатая гайка - работают локально в точке контакта, а не по всей длине резьбы, поэтому их защита неполная.
Принцип действия анаэробных фиксаторов
Анаэробный фиксатор - это жидкий химический состав, который полимеризуется только в узких металлических зазорах без доступа воздуха (кислорода).

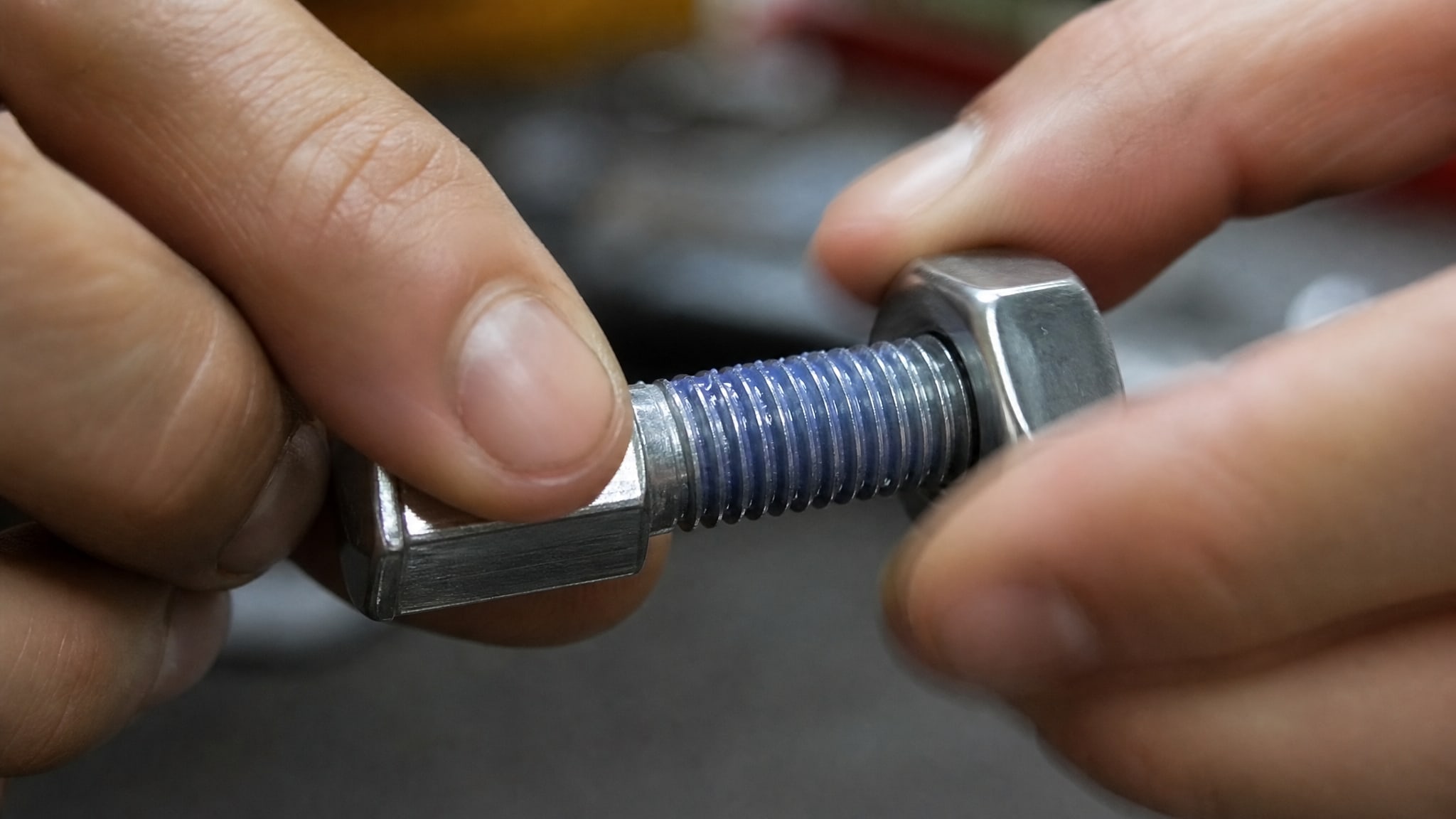

Когда вы наносите его на резьбу болта и вкручиваете гайку, фиксатор заполняет все микрозазоры между витками. Контакт с металлом и отсутствие кислорода запускают химическую реакцию полимеризации, в результате которой возникает жесткий полимер, скрепляющий резьбовые пары.
Процесс полимеризации занимает от 5 до 40 минут в зависимости от состава и материала основы. На медь и сплавы составы схватываются быстрее, чем на нержавеющую сталь и защитные покрытия. Полная полимеризация происходит при комнатной температуре (15–25 °C), поэтому для критичных соединений многие мастерские работают с фиксатором сразу после затяжки.
Главное отличие от механических способов: анаэробный фиксатор заполняет не только место контакта гайки и подложки, но и весь зазор витков резьбы по длине. Это обеспечивает герметизацию, защиту от коррозии и более надежное стопорение. Состав действует как стопор и как герметик одновременно, что важно для резьбовых соединений в жидкостных и газовых системах.
Сравнение эффективности при вибрации и динамических нагрузках
При сравнении способов фиксации под вибрацией и ударными нагрузками данные показывают разницу в устойчивости:
Пружинная шайба: 20% эффективности при вибрации
Контргайка: 70% эффективности
Анаэробный фиксатор: 85% эффективности
Клиновые решения (Nord-Lock и аналоги): 95% эффективности
Эти цифры не являются универсальным стандартом и зависят от конкретных условий испытаний, но иллюстрируют тенденцию: механические шайбы дают низкий уровень защиты, а химические составы существенно превосходят их.
Анаэробный фиксатор работает по всей длине резьбы и уменьшает риск самоотвинчивания при вибрации потому, что он связывает витки резьбы жестким полимером. Волокна материала переплетаются с микронеровностями резьбы, создавая механическую блокировку. Шайба Гровера, напротив, теряет упругость под циклической вибрацией и не может обеспечить постоянный прижим.
Анаэробные фиксаторы: выбор по прочности и условиям разборки
Анаэробные фиксаторы различаются по прочности полимеризации, что определяет, насколько сложно будет впоследствии разобрать соединение.
| Прочность | Характеристика | Применение |
|---|---|---|
| Низкая | Соединение разбирается обычным инструментом | Часто разбираемые узлы, техническое обслуживание |
| Средняя | Разборка возможна, но требует усилия | Полупостоянные соединения, ремонтные работы |
| Высокая | Для демонтажа нужен нагрев или специальный инструмент | Ответственные узлы, герметизированные системы |

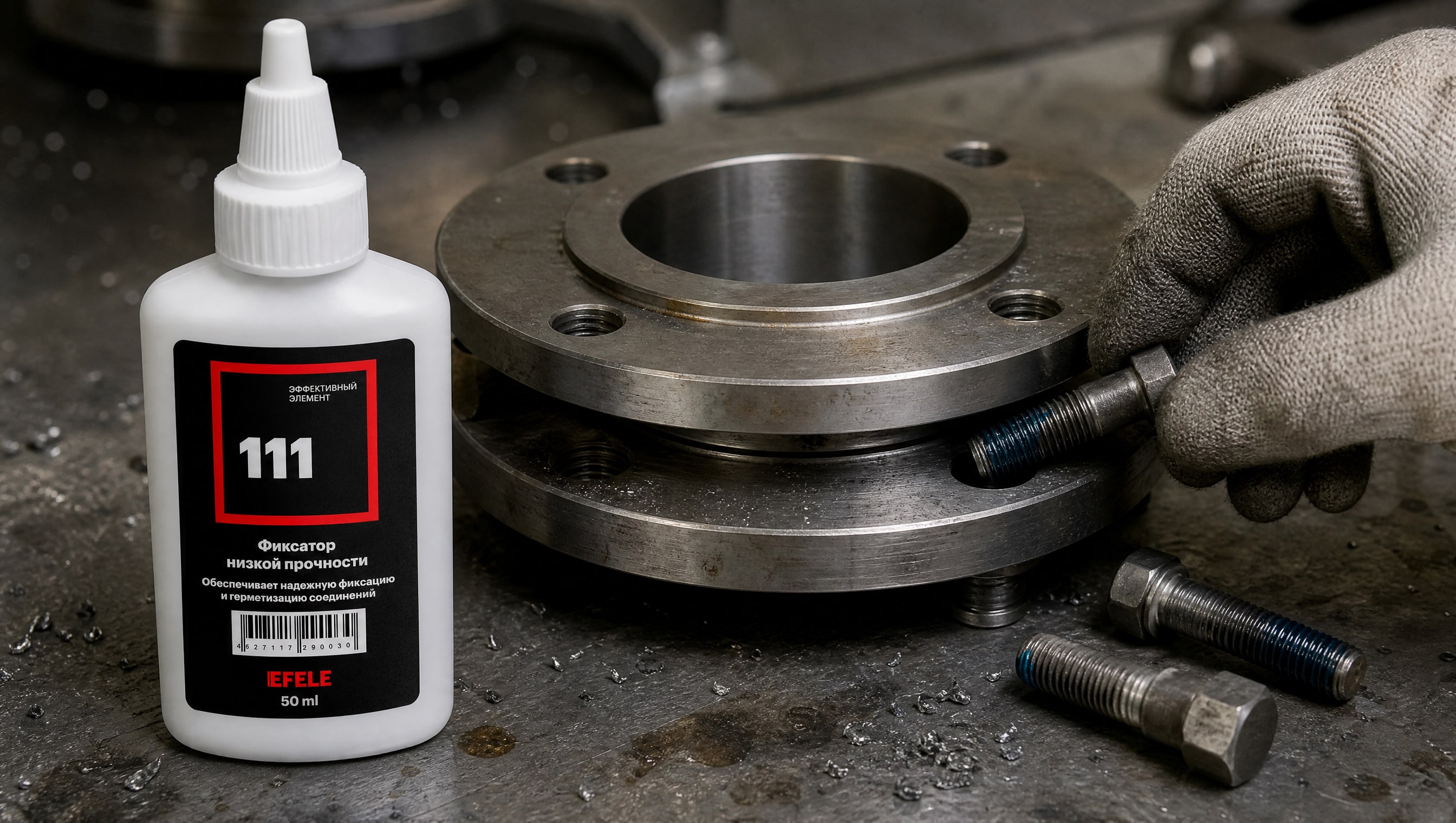

Для часто разбираемых резьбовых соединений до М20 рекомендуется использовать анаэробный фиксатор низкой прочности, который предотвращает самоотвинчивание от вибрации и ударных нагрузок, но при необходимости демонтирует обычным инструментом. Такие составы, как EFELE 111, хорошо себя зарекомендовали на линиях фасовки и в ремонтных мастерских, где требуется регулярный доступ к узлам.
В случаях, когда требуется высокая прочность фиксации и соединение редко разбирается - например, для резьбовых соединений крупного диаметра до М56 - оптимальным выбором будет тиксотропный термостойкий анаэробный клей с повышенной вязкостью, который выдерживает нагрузку до 3000 psi и создает герметичное заполнение всех зазоров.
Когда стоит использовать каждый способ
Выбор между шайбой Гровера и анаэробным фиксатором зависит от конкретной задачи:
Шайба Гровера подходит для некритичных соединений с низкими вибрационными нагрузками, где требуется быстрая сборка и разборка без специальной подготовки.
Анаэробный фиксатор требуется для вибронагруженных узлов, герметизированных систем, соединений, контактирующих с жидкостями или газами, и для ответственных конструкций, где развинчивание недопустимо.

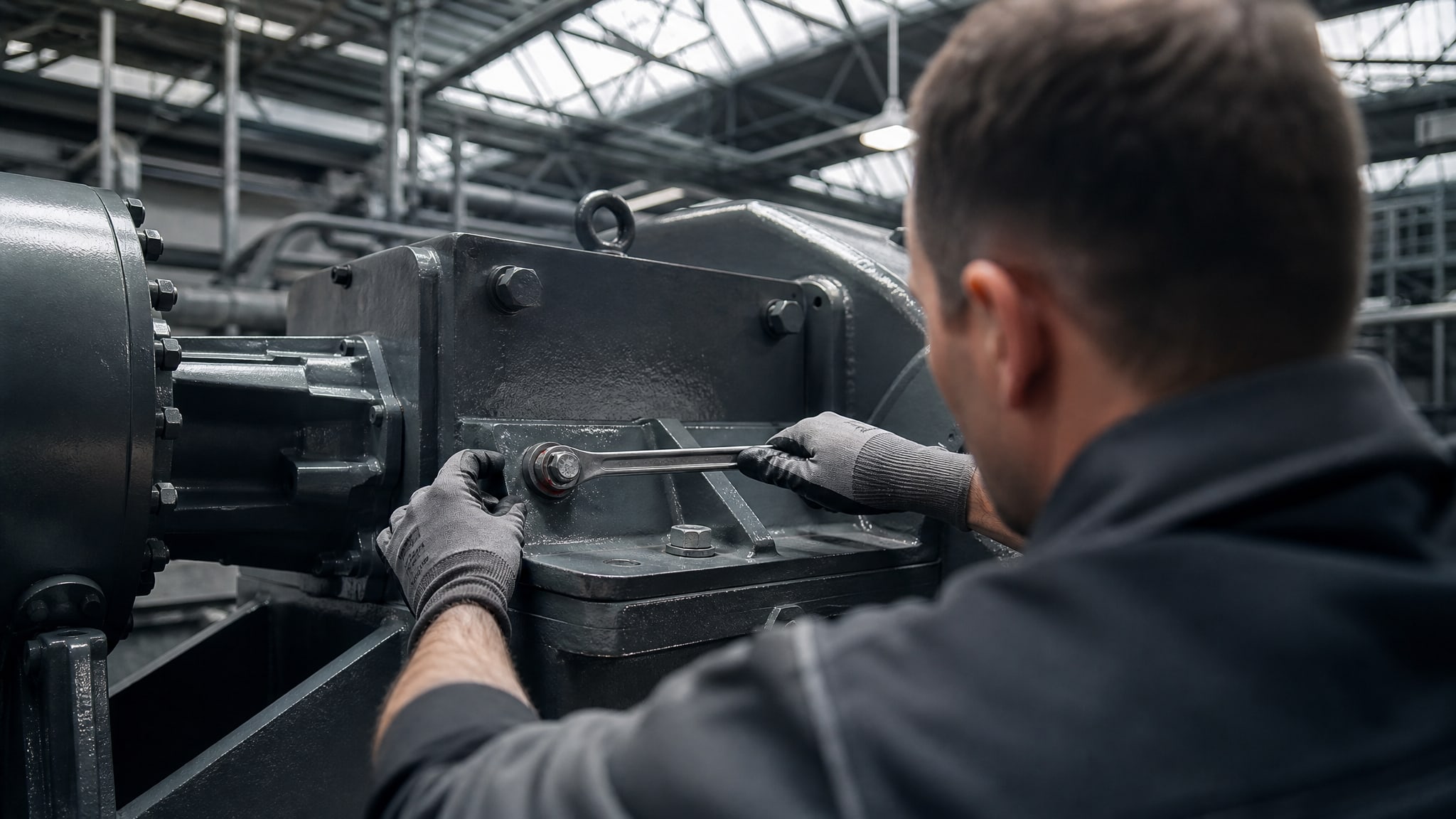

Для высокой вибрации рекомендуют комбинировать методы: использовать контргайку с анаэробным фиксатором или клиновую шайбу, а не полагаться только на гровер.
Перед нанесением фиксатора важно очистить и обезжирить резьбу. Без подготовки надежность полимеризации заметно падает, потому что масло и грязь образуют на металле пленку, препятствующую контакту состава с поверхностью. Достаточно протереть витки тонкой щеткой или тряпкой, смоченной в ацетоне.
Анаэробные фиксаторы применяются только в соединениях металл-металл. Они не подходят для пластика, резины, композитов и неметаллических оснований, потому что не могут инициировать полимеризацию без контакта с железосодержащим материалом.
Герметизация и защита от коррозии
Одно из ключевых преимуществ анаэробных фиксаторов - одновременная герметизация резьбы.
Пока шайба Гровера только препятствует развинчиванию в локальной точке, фиксатор заполняет все микрозазоры и микропоры в резьбе, создавая непроницаемый слой для воды, масла, газов и коррозионно-активных сред.
Это критично для резьб в системах с циркуляцией жидкостей (гидравлические, топливные, охладительные системы), для резьб в условиях высокой влажности, морского климата и при работе на улице. В этих ситуациях механическая шайба вообще не защищает от коррозии - она только держит гайку, но не герметизирует зазоры. Соответственно, вода проникает внутрь, начинается окисление, и через месяцы или годы соединение может заржаветь и стать неразборным.

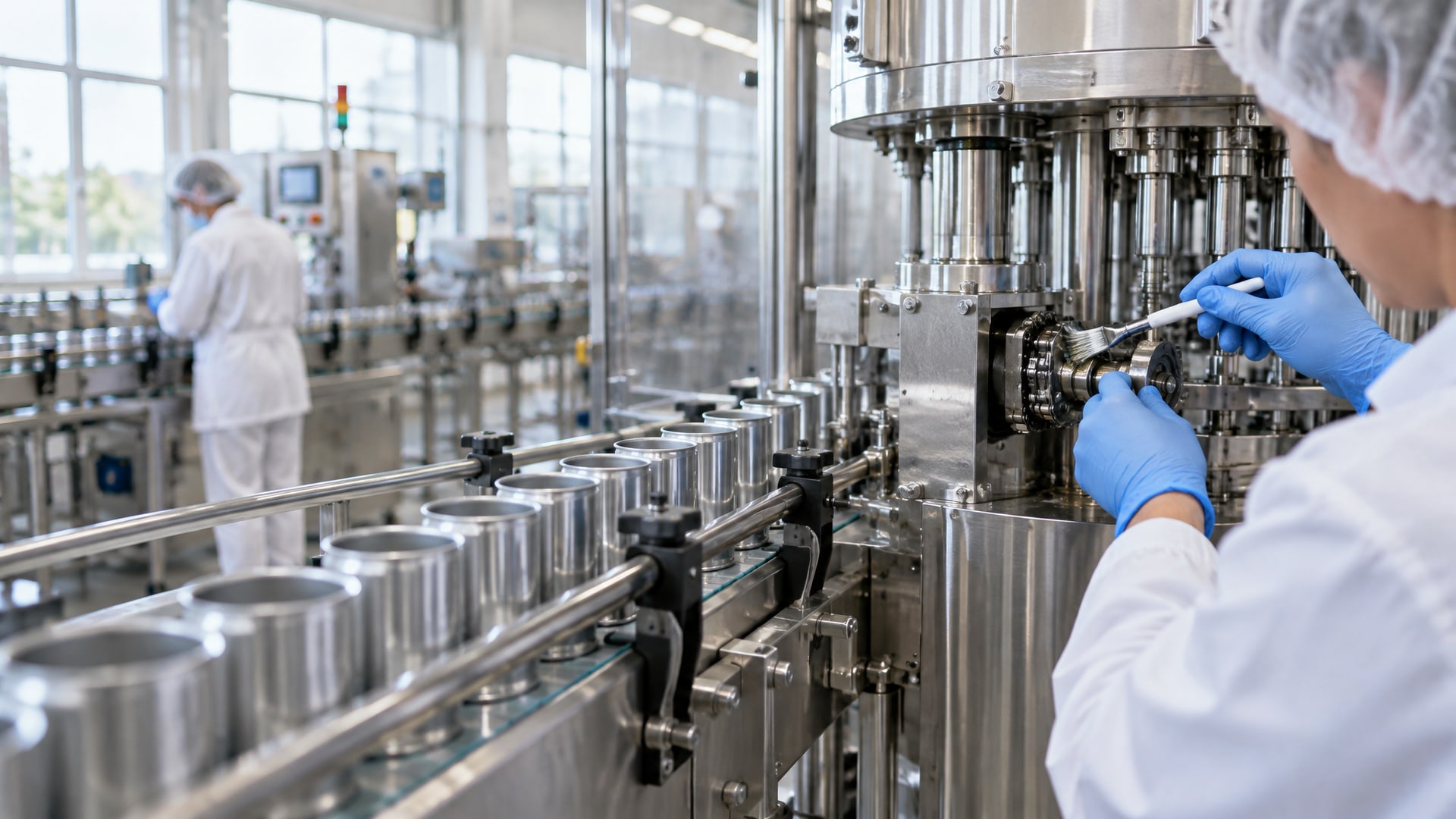

Анаэробный фиксатор создает химическое уплотнение, которое блокирует капиллярное проникновение воды и агрессивных сред в зазоры резьбы. Это особенно важно для наружных работ, пищевого оборудования, автомобильной промышленности и машиностроения.
Частые ошибки при выборе способа фиксации
Первая ошибка - предположение, что гровер защищает от вибрации так же хорошо, как анаэробный фиксатор.
На практике SAE и производители оборудования давно отошли от этого подхода и требуют более надежных решений для ответственных узлов. Закупщики и инженеры, привыкшие к дешевым шайбам, часто не учитывают, что в ответственных соединениях сбережение на фиксаторе приводит к выходу оборудования из строя.
Вторая ошибка - нанесение фиксатора на грязную или смазанную резьбу. Если на витках остается масло или фреттинг-коррозия, полимеризация будет неполной, и соединение останется слабым. Контакт с металлом - необходимое условие для запуска химической реакции, и без него состав просто останется жидкостью.
Третья ошибка - применение анаэробного фиксатора на неметаллических основаниях или попытка использовать его как универсальный клей. Эти составы разработаны специально для металл-металл контакта в резьбах и не подходят для пластика, композитов или керамики.
Четвертая ошибка - выбор неправильной прочности. Если вы купили фиксатор высокой прочности для узла, который регулярно разбирается, демонтаж потребует нагрева или специального инструмента, что замедлит ремонт. И наоборот, низкая прочность в ответственном соединении может привести к развинчиванию под нагрузкой.
Часто задаваемые вопросы
Шайба Гровера выходит из строя при вибрации?
Да, при циклической вибрации пружинная шайба теряет упругость, срезается или скользит по поверхности, не обеспечивая стопорение. Технические источники указывают эффективность 20% при вибрации, что недостаточно для критичных соединений. SAE с 1969 года не рекомендует использовать гроверы в ответственных узлах.
Как быстро полимеризуется анаэробный фиксатор?
Полимеризация занимает от 5 до 40 минут в зависимости от состава и материала основы. На меди и алюминиевых сплавах процесс идет быстрее, чем на нержавеющей стали. При комнатной температуре 15–25 °C полная полимеризация завершается за это время, и соединение готово к работе.
Можно ли использовать анаэробный фиксатор на пластике или резине?
Нет, анаэробные фиксаторы применяются только в соединениях металл-металл. Они не полимеризуются на пластике, резине, композитах и керамике, потому что не могут инициировать химическую реакцию без контакта с железосодержащим материалом.
Чем анаэробный фиксатор лучше контргайки?
Анаэробный фиксатор обеспечивает одновременно стопорение (85% эффективности против вибрации) и герметизацию резьбы, заполняя микрозазоры. Контргайка стопорит, но не герметизирует. Для герметичных систем (гидравлика, топливо, охлаждение) фиксатор работает лучше.
Нужно ли готовить резьбу перед нанесением фиксатора?
Да, обезжиривание и очистка резьбы критичны. Масло, грязь и окисление образуют пленку, препятствующую контакту состава с металлом, и полимеризация будет слабой. Достаточно протереть витки щеткой или тряпкой в ацетоне.
Заключение
Шайба Гровера и анаэробный фиксатор - это решения для разных задач, а не полные взаимозаменяемые аналоги. Гровер подходит для некритичных соединений с низкими нагрузками, где требуется быстрая разборка; анаэробный фиксатор необходим для вибронагруженных узлов, герметизированных систем и ответственных конструкций. При вибрации анаэробные составы показывают 85% эффективности против 20% у шайб Гровера, одновременно герметизируя резьбу и защищая от коррозии.
Выбор способа фиксации определяет долговечность оборудования и безопасность эксплуатации. Перед закупкой уточните на производстве или у поставщика рекомендации для вашего применения, предусмотрите подготовку резьбы (очистку и обезжиривание) и выберите прочность фиксатора в соответствии с необходимостью разборки. В ответственных узлах рассмотрите комбинированные методы фиксации - контргайку с анаэробным составом или клиновые шайбы.
