Окунание выгоднее распыления, когда нужно за один цикл покрыть деталь со сложной геометрией, включая внутренние поверхности, отверстия и полости, или обработать массовую партию мелких изделий. Распыление удобнее для открытых поверхностей, локального нанесения и небольших серий, где оператору важно управлять зоной обработки. Выбор метода зависит от формы и размера детали, вязкости состава, объема партии и требуемой толщины пленки.
Статья будет полезна инженерам, техническим специалистам и снабженцам, которые выбирают антифрикционное покрытие и оценивают не только нанесение, но и подготовку поверхности, сушку и влияние слоя на сборку. Ниже разберем, как сопоставить окунание и распыление, на какие параметры процесса смотреть и почему толщина покрытия должна соответствовать требованиям узла.
Методы нанесения антифрикционного покрытия
Распыление и окунание - не единственные способы нанесения.
В зависимости от детали и материала применяют также окунание с центрифугированием, кисть, валик и трафаретную печать. Поэтому сначала определяют задачу покрытия и условия процесса, а затем выбирают подходящую технологию. Один и тот же класс материалов может допускать разные методы нанесения, но это не означает, что каждый метод подходит для любой детали.
На выбор влияют геометрия, масса и размер изделия, количество деталей в партии и вязкость состава. Например, распылением проще ограничить обработку заданной зоной на открытой поверхности. Окунание, напротив, позволяет погрузить деталь целиком, что полезно при наличии каналов, отверстий и углублений. Для крепежа и других небольших деталей стоит рассмотреть окунание с центрифугированием: этот способ применяют при массовой обработке винтов, гаек и мелких изделий.
Необходимо учитывать и последующий этап. Для антифрикционных покрытий режим отверждения зависит от механизма формирования пленки: он может происходить под действием тепла, воздуха или ультрафиолета. В типовом описании таких материалов встречается диапазон времени отверждения от 2 до 90 минут, а температуры - от комнатной до 250 °C. Это не универсальный режим для всех покрытий: параметры уточняют по технической документации выбранного материала.
Инженеру важно сопоставить не только метод нанесения, но и доступное оборудование, подготовку деталей и организацию сушки. Снабженцу полезно проверить, можно ли выполнить процесс на имеющемся участке или потребуется отдельная операция. Экономическая оценка также зависит от серии: ручное распыление может быть практичнее для единичных деталей, а окунание с центрифугированием - для массовой обработки мелких изделий. Сравнивать методы корректно при одинаковых требованиях к покрытию и сборке.
Окунание или распыление: что выбрать для сложной геометрии
Главное преимущество окунания - покрытие поверхностей, до которых распыленный материал может не добраться.
При погружении состав контактирует с наружными и внутренними зонами детали, включая отверстия и полости. Распыление зависит от прямой видимости: глубокие выемки и закрытые участки могут остаться без достаточного покрытия. Поэтому для сложного рельефа окунание часто дает более надежный охват за один проход.
При распылении специалист управляет направлением и зоной нанесения. Такой метод удобен для крупных открытых поверхностей и локальной обработки, а также для небольших партий, когда слой дозируют вручную. Для равномерности материал наносят широкими проходами. Практические ориентиры для HVLP- и конвенционального распыления составляют 20-40 psi, расстояние до детали - 15-25 см, а толщина мокрой пленки за проход - 15-40 мкм. Эти значения описывают ориентиры для нанесения и не заменяют режим, указанный для конкретного состава.
Для окунания важны скорость извлечения детали, время выдержки в ванне и вязкость. Чем выше вязкость и медленнее извлечение, тем толще остается пленка. В практических материалах по dip coating приводится типичная скорость извлечения около 5-20 см/мин, но конкретный режим зависит от материала и требуемого результата.
| Условие | Окунание | Распыление |
|---|---|---|
| Внутренние поверхности, отверстия, полости | Удобно покрывать за один цикл | Доступ ограничен прямой видимостью |
| Крупные открытые поверхности | Деталь погружают целиком | Удобно контролировать зону нанесения |
| Единичные детали и малые серии | Зависит от доступного оборудования и организации процесса | Удобно дозировать слой вручную |
| Массовая обработка мелкого крепежа | Можно рассмотреть окунание с центрифугированием | Требует нанесения на каждую деталь |
Если деталь имеет внутренние каналы или глубокие выемки, оценивают не только среднюю толщину, но и доступ состава к скрытым зонам. Если задача состоит в нанесении на открытую площадку без обработки соседних участков, чаще подходит распыление. Решение принимают по конструкции детали и требованиям к покрытию, а не по предположению, что один способ всегда дает более равномерный результат.
Толщина покрытия и допуск на сборку
Для антифрикционных покрытий рабочая толщина обычно измеряется десятками микрометров, а не миллиметрами.
В технических описаниях встречаются рекомендуемые диапазоны сухой пленки 5-20 мкм и 5-15 мкм. Конкретное значение зависит от материала и условий применения. Увеличивать толщину без требования технической документации не следует: более толстый слой может повлиять на сопряжение деталей и не обязательно улучшит работу узла.
При сравнении методов важно не смешивать мокрую и сухую пленку. Ориентир 15-40 мкм за проход относится к мокрому слою при распылении, тогда как диапазоны 5-20 мкм и 5-15 мкм приведены для рекомендуемой сухой толщины отдельных покрытий. После высыхания или отверждения итоговая толщина меняется, поэтому параметры процесса проверяют по документации состава и фактическому результату.
Для резьбового крепежа толщина покрытия связана с возможностью сборки: дополнительный слой меняет размеры сопрягаемых поверхностей. ISO 4042 относится к электроосажденным покрытиям крепежа, а не устанавливает требования к нанесению антифрикционных покрытий. Его можно использовать только как методический ориентир: при планировании процесса необходимо учитывать номинальную и фактическую толщину, а также допуск на сборку резьбы.
Перед запуском серии полезно определить, какая толщина нужна конкретному узлу, и проверить, обеспечивает ли выбранный способ ее стабильное получение. При окунании корректируют вязкость, выдержку и скорость извлечения; при распылении - нанесение проходами и расстояние до детали. Контроль должен учитывать всю геометрию: измерение только на открытой площадке не подтверждает, что состав попал в отверстия и углубления. При необходимости результат проверяют на деталях, прошедших полный цикл нанесения и отверждения.
Подготовка поверхности и контроль процесса
Метод нанесения не компенсирует недостаточную подготовку детали.
Перед обработкой поверхность очищают и обезжиривают, а также убеждаются, что она сухая. Если на металле остаются загрязнения, стабильная адгезия покрытия не гарантируется ни при окунании, ни при распылении. Для повышения адгезии и ресурса в зависимости от задачи могут предусматриваться фосфатирование или абразивная обработка, например дробеструйная или пескоструйная.
После подготовки детали выбирают параметры процесса. Для окунания контролируют вязкость состава, выдержку в ванне и скорость извлечения: эти факторы напрямую влияют на толщину пленки. При распылении важны широкие проходы, расстояние до поверхности и равномерное ведение инструмента. Если оператор наносит состав на сложную деталь, следует отдельно проверить покрытие внутренних участков, а не только видимой стороны.
Следующий этап - сушка или отверждение. Время и температура зависят от химии покрытия и механизма формирования пленки. Для антифрикционных материалов встречается широкий типовой диапазон: от 2 до 90 минут по времени и от комнатной температуры до 250 °C. Это общий ориентир, а не режим, который можно автоматически переносить с одного состава на другой. Параметры берут из документации конкретного материала.
При запуске процесса удобно фиксировать подготовку поверхности и основные настройки нанесения, а затем проверять полученную сухую пленку. Такая последовательность помогает связать отклонение результата с конкретным этапом: очисткой, нанесением или отверждением. Для серийного производства важно сохранять одинаковые условия обработки деталей. Если меняются геометрия, партия или вязкость материала, процесс оценивают повторно, поскольку эти параметры влияют на распределение покрытия.
Как выбрать метод для партии и производственной задачи
Для единичных деталей и малых серий распыление удобно, когда нужна локальная обработка и оператор может регулировать нанесение вручную.
При этом метод требует доступа инструмента к обрабатываемой поверхности. Если важна обработка внутренних каналов, отверстий или сложных полостей, преимущество обычно у окунания. Для массовой обработки мелкого крепежа отдельно рассматривают окунание с центрифугированием.
Расчет стоит вести по полному циклу, а не только по скорости нанесения. В него входят подготовка поверхности, нанесение, сушка или отверждение и контроль толщины. Для окунания учитывают состояние ванны и то, как вязкость и скорость извлечения влияют на слой. Для распыления - доступность поверхностей, число проходов и необходимость защищать зоны, которые не должны покрываться. Универсального метода для всех деталей нет: технологию подбирают под изделие и требования к узлу.

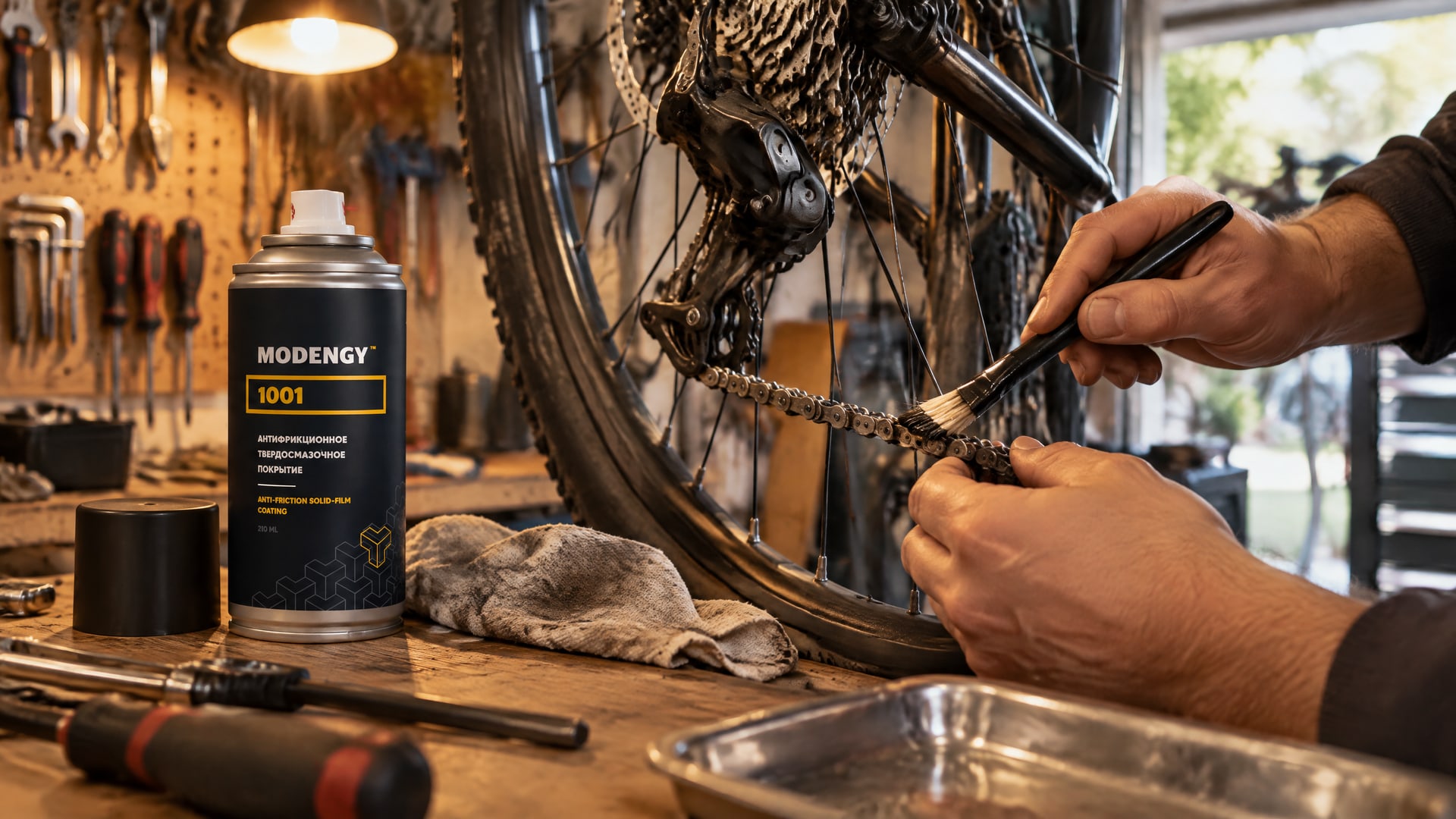

При выборе материала учитывают и условия работы детали. Антифрикционное твердосмазочное покрытие MODENGY 1001 отверждается при комнатной температуре и предназначено для ходовых винтов, направляющих скольжения и других узлов трения. Эти характеристики помогают оценить материал по назначению и рабочему диапазону, но сами по себе не определяют способ нанесения: его проверяют по технической документации продукта. MODENGY 1001: отверждение при комнатной температуре; температурный диапазон от -180 до +440 °C; применение для ходовых винтов, направляющих скольжения и других узлов трения.
Отдельная задача - снижение трения и износа в червячном редукторе. Для нее в линейке антифрикционных покрытий MODENGY предусмотрено запекаемое покрытие. Выбор технологии нанесения в этом случае также сверяют с требованиями к материалу и конструкции редуктора: само обозначение «запекаемое» не дает оснований переносить на конкретный продукт режимы окунания или распыления без проверки документации.
Когда окунание дает преимущество по затратам
Окунание может снизить затраты на массовой обработке мелких деталей, если позволяет покрыть их за один цикл и сократить ручные операции.
Особенно уместно оценить окунание с центрифугированием для винтов, гаек и других небольших изделий. Однако экономия зависит от размера партии, геометрии и настроек процесса. Если изделие требует локального покрытия только на открытой поверхности, погружение всей детали может быть нецелесообразным.
При распылении важным преимуществом остается гибкость. Для малых партий оператор может наносить материал только на нужные зоны, не организуя ванну и отдельный цикл погружения. Но при сложной геометрии обработка скрытых участков может потребовать дополнительных проходов или проверки покрытия внутри детали. Эти операции учитывают при сравнении фактических затрат.
Для обоснованного выбора полезно сопоставить варианты на одинаковых деталях. Проверяют доступ состава ко всем нужным поверхностям, полученную сухую толщину и влияние пленки на сборку. Затем учитывают подготовку, отверждение и контроль. Если нанесение меняет толщину или покрытие распределяется неравномерно, номинально более быстрый процесс может потребовать корректировок и повторной проверки.
Закупщику важно сверить назначение материала и доступность необходимого технологического процесса, а инженеру - подтвердить результат на детали нужной геометрии. При запросе на антифрикционные покрытия для покупки стоит подготовить сведения о материале детали, форме, размере партии, требуемой толщине и условиях последующего отверждения. Эти данные помогают сравнить не только стоимость состава, но и затраты на нанесение и подготовку.
Часто задаваемые вопросы
Когда окунание выгоднее распыления?
Окунание обычно выбирают для деталей со сложной геометрией, внутренними каналами и отверстиями, если необходимо покрыть их поверхности за один цикл. Оно также может быть экономически оправдано при массовой обработке мелких изделий, особенно с центрифугированием. Для открытых поверхностей и локального нанесения удобнее распыление.
Как контролируют толщину покрытия и допуск на сборку?
Сначала определяют требуемую сухую толщину по документации на покрытие и требованиям узла. Для отдельных материалов указаны диапазоны 5-15 мкм или 5-20 мкм. На резьбовом крепеже учитывают влияние слоя на сборку. ISO 4042 относится к электроосажденным покрытиям крепежа и не задает режим нанесения антифрикционных покрытий.
Можно ли наносить антифрикционное твердосмазочное покрытие без подготовки поверхности?
Нет, перед нанесением поверхность очищают и обезжиривают, а затем обеспечивают ее сухое состояние. В зависимости от задачи для улучшения адгезии могут применяться фосфатирование или абразивная обработка. Выбор между окунанием и распылением не отменяет подготовку: загрязнения мешают получить стабильное покрытие при любом методе.
Что выбрать для массовой обработки крепежа?
Для массовых партий винтов, гаек и других мелких изделий рассматривают окунание с центрифугированием. Этот способ может быть эффективнее ручного нанесения на каждую деталь. Перед выбором проверяют геометрию крепежа, требуемую сухую толщину и влияние покрытия на сборку резьбы, затем подтверждают результат на деталях после полного цикла обработки.
Заключение
Окунание выгоднее распыления, когда требуется обработать сложную геометрию, покрыть внутренние поверхности или организовать массовую обработку мелких деталей. Распыление подходит для открытых поверхностей, локальных зон и небольших серий. В обоих случаях результат зависит от подготовки, вязкости материала, режима нанесения, толщины пленки и отверждения.
Следующий шаг - выбрать типовую деталь и определить для нее требуемую сухую толщину, зоны покрытия и допуск на сборку. Затем стоит проверить процесс на образце: оценить доступ состава к нужным поверхностям, фактический слой и результат после полного отверждения. Это позволит выбрать метод по условиям производства, а не только по удобству нанесения.
