Каждый, кто хоть раз собирал металлоконструкции, ремонтировал автомобиль или монтировал промышленное оборудование, сталкивался с коварным явлением: затянутый «на совесть» болт через какое-то время начинает болтаться. Самопроизвольное ослабление резьбового соединения – это не просто бытовая неприятность, а серьезная инженерная проблема. В нагруженных узлах раскрутившийся крепеж может привести к аварии, разрушению конструкции или остановке целой производственной линии.
Традиционные методы борьбы с этой бедой известны всем – это гроверные шайбы, контргайки, шплинты и жидкие резьбовые фиксаторы. Однако у них есть масса минусов: гроверы со временем теряют упругость и лопаются, контргайки утяжеляют узел, а жидкие клеи-фиксаторы превращают последующую разборку в сущий ад с использованием горелки.
Инженерная мысль не стоит на месте, и сегодня на смену классическим методам приходят принципиально новые технологии – специальные фрикционные покрытия для крепежа. В этой статье мы подробно разберем стопорение резьбы.
Почему ослабевают болтовые соединения?
Кажется, что если затянуть гайку с нужным моментом, то за счет упругости металла она должна сидеть мертвой хваткой. Но в реальных условиях на крепеж действует огромный комплекс внешних факторов:
- Вибрация и динамические нагрузки. Постоянная тряска, удары и микросмещения заставляют витки резьбы совершать микроскопические движения относительно друг друга, что приводит к постепенному раскручиванию гайки
- Температурные качели. При нагревании металл расширяется, при охлаждении – сужается. Если болт и скрепляемые детали сделаны из разных материалов или прогреваются неравномерно, сила предварительной затяжки неизбежно падает
- Проворачивание при монтаже. При сборке высокопрочного крепежа (например, в строительных металлоконструкциях) шайба или сам болт могут начать проворачиваться вместе с гайкой. Из-за этого невозможно достичь расчетного усилия затяжки, и узел изначально получается «прослабленным»
Чтобы резьба не раскручивалась, необходимо решить главную задачу – повысить и, что еще важнее, стабилизировать коэффициент трения между контактирующими поверхностями (в парах «металл-металл»). Именно для этого и было создано фрикционное стопорение резьбы с помощью сухих смазок.
Российское фрикционное покрытие MODENGY 1031
Когда перед инженерами и строителями встает задача жесткого стопорения деталей и эффективной передачи крутящего момента, на помощь приходят современные отечественные разработки. Одним из наиболее успешных решений в этой сфере стал специализированный фрикционный состав MODENGY 1031. Продукт выпускается в узнаваемом ярко-голубом цвете и кардинально меняет физику взаимодействия сопряженных металлических поверхностей.

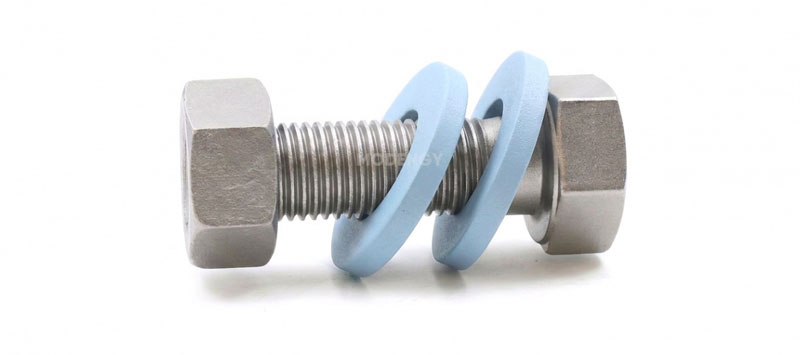

Фрикционное покрытие MODENGY 1031 на шайбах
В отличие от классических антифрикционных смазок, которые призваны снижать трение, эта твердосмазочная композиция создана для прямо противоположных целей. Ее главная функция – создание стабильно высокого сцепления между элементами. Тонкая полимерная матрица увеличивает силу трения в контактной зоне, блокируя взаимное смещение деталей.
Как работает фрикционное покрытие?
В большинстве случаев составом обрабатывают плоские шайбы, поставляемые в комплекте с ответственным высокопрочным крепежом. Модернизированный элемент жестко фиксируется в теле соединения:
- За счет повышенного сопротивления контактная пара больше не смещается относительно друг друга
- Риск того, что метиз провернется при первоначальной затяжке ответственных строительных конструкций, сводится к нулю
- Резко возрастает стойкость резьбового узла к раскручиванию из-за сильной вибрации, ударных импульсов или резких колебаний температуры
Эксплуатационные преимущества MODENGY 1031:
- Устойчивость к циклической сборке. Тонкий эластичный слой адаптируется к микрорельефу сопряженных деталей, выдерживает экстремальное контактное давление и полностью сохраняет свои рабочие свойства даже при регулярном демонтаже и повторном закручивании узла
- Работа в агрессивных средах. Созданный барьер безупречно выполняет свои задачи при температурах от -100 до +230 °С. Ему не страшны запыленность, повышенная влажность и грязь
- Защита от закисания. Обладая превосходной адгезией к металлической подложке, состав изолирует сталь от кислорода и влаги, предотвращая образование коррозии и облегчая последующее обслуживание
- Промышленная применимость. В заводских условиях материал легко наносить как обычным пневматическим распылением, так и автоматизированным способом – методом центрифугирования после окунания деталей в ванну
- Визуальный контроль. Насыщенный голубой оттенок выполняет роль отличного индикатора качества. Контролеру ОТК достаточно одного взгляда на сборочную линию, чтобы определить, какие метизы прошли защитную обработку.
Чтобы материал полностью полимеризовался и обрел финальную прочность, обработанные изделия необходимо выдержать в сушильной печи. Технологический процесс занимает либо 40 минут при температуре +150 °С, либо полчаса при нагреве до +200 °С.
Помимо защиты классических болтокомплектов, MODENGY 1031 активно внедряют в другие тяжелонагруженные механизмы. Он отлично зарекомендовал себя при фиксации соединений типа «вал-втулка» и при обработке рабочих поверхностей фрикционных муфт, где критически важно передавать максимальный крутящий момент без проскальзывания.
